机床配套尾座支撑总成结构设计

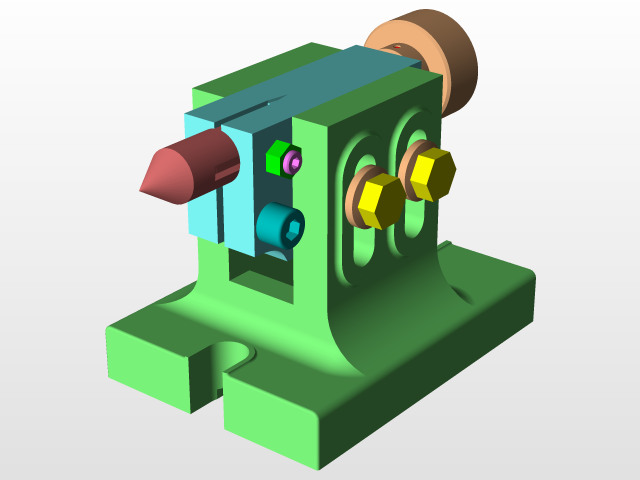

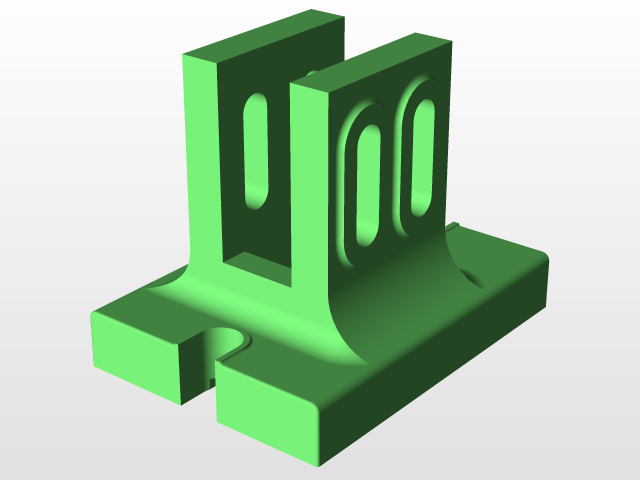

　　在普通卧式车床、外圆磨床这类回转加工设备的床身布局里，尾座总成是和主轴箱正对布置的核心配套部件，主要承担长轴类工件的回转顶紧、重型工件的辅助支撑功能，部分带进给功能的尾座还可以完成钻孔、铰孔、攻丝的轴向进给加工，是决定长工件加工同轴度、切削稳定性的关键结构件。做这个结构的三维设计时，首先要匹配对应型号机床的床身导轨宽度，底部的安装滑槽直接卡在床身平导轨与V型导轨上，锁紧机构可以沿导轨轴向滑动调整位置，适配不同长度的工件装夹需求，底座的安装面做了刮研工艺预留量，实际装配时通过配刮保证尾座套筒轴线和主轴轴线的同轴度误差控制在0.02mm以内，避免长轴加工出现锥度误差。上部的双立板支撑结构是整个尾座的受力主体，

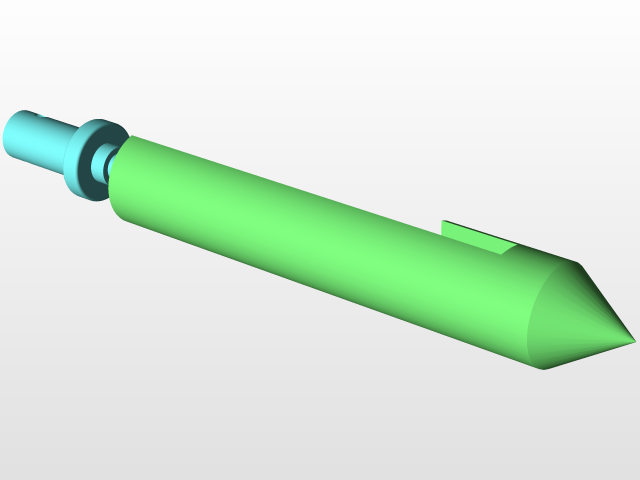

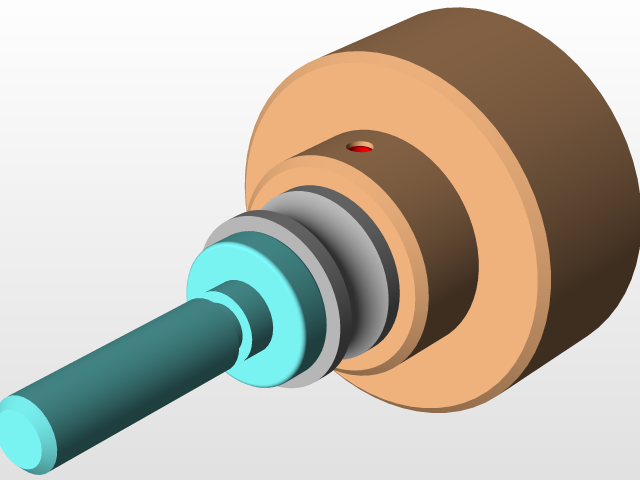

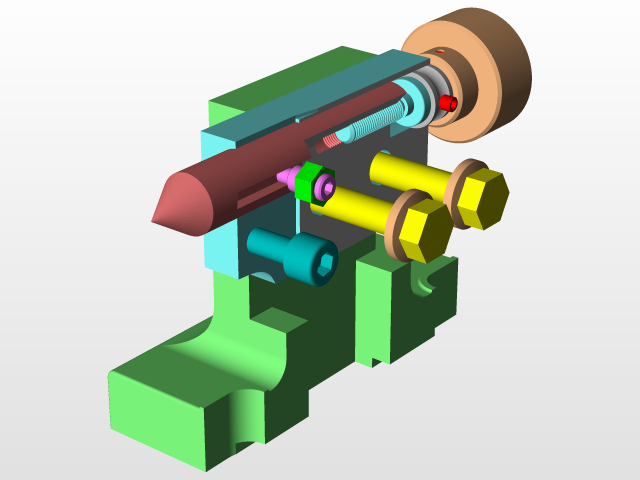

　　立板上开设的长圆形减重孔不是随意布置的，一方面是减少铸件的整体重量，降低床身导轨的负载，另一方面是消除铸件厚截面的缩孔缺陷，同时给套筒的锁紧机构、进给丝杠的安装预留操作空间，立板和底座的过渡位置做了大圆弧加强筋，因为顶紧工件时的轴向反力、切削过程的径向振动力都会集中在这个转角位置，直角过渡很容易出现应力集中导致铸件开裂，大圆弧过渡可以把应力均匀分散到底座整个安装面上，提升整体刚性。尾座的核心功能部件是中间的轴向移动套筒，套筒内孔可以安装顶尖、钻夹头或者铰刀，通过手轮带动丝杠旋转实现套筒的轴向伸缩，伸缩行程根据对应机床的加工范围设定，套筒和立板内孔的配合选用H7/h6的间隙配合，既保证轴向移动的顺畅度，

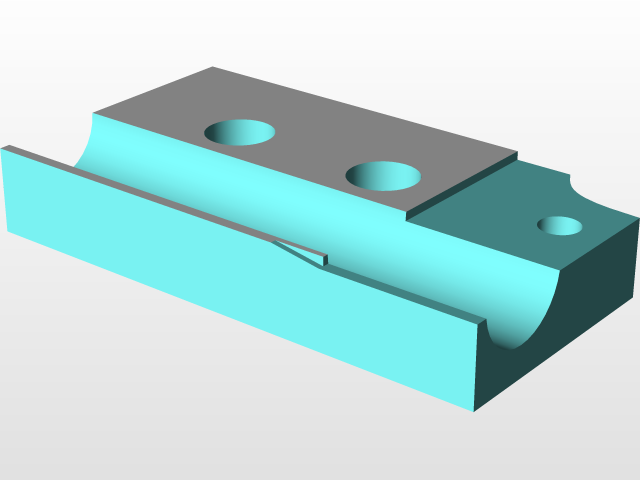

　　又能控制径向间隙避免加工时出现让刀。立板侧面预留的锁紧块安装槽，是在套筒调整到合适位置后，通过偏心锁紧机构把套筒抱死，避免重切削时套筒轴向窜动影响加工精度。底部滑槽的卡口尺寸严格匹配对应机床的导轨截面，滑槽侧面设置有压板安装位，通过调整压板和导轨下表面的间隙，保证尾座滑动时无卡滞、锁紧时无翘动，对于带尾座进给的机型，底座侧面还会预留进给螺母的连接接口，和床身的进给丝杠副连接实现自动轴向走刀。在实际车间应用场景里，这类尾座除了常规的轴类零件顶紧，在加工重型曲轴、长丝杠这类大长径比工件时，还可以配合中心架使用，抵消工件自重产生的挠度，避免高速旋转时工件甩弯引发的振动甚至安全事故。设计过程中对壁厚做了均匀化处理，

　　所有铸件壁厚差控制在3mm以内，避免浇注时因冷却速度不一致产生铸造内应力，导致后续使用过程中部件变形影响精度，立板上的减重孔边缘都做了圆角过渡，避免应力集中在孔边产生裂纹。整个结构没有多余的装饰性设计，所有几何特征都是围绕功能实现、工艺可行性、刚性保障三个核心维度设计，安装时只需要将尾座沿导轨推入，调整好和主轴的同轴度后锁紧压板即可投入使用，日常维护只需要定期给套筒配合面、导轨滑动面加注润滑油，检查锁紧机构的锁紧力即可，结构可靠性高，能承受大切削量下的负载冲击，是通用金属切削机床不可或缺的配套功能部件。
