水泥输送用倾斜式螺旋输送机三维设计

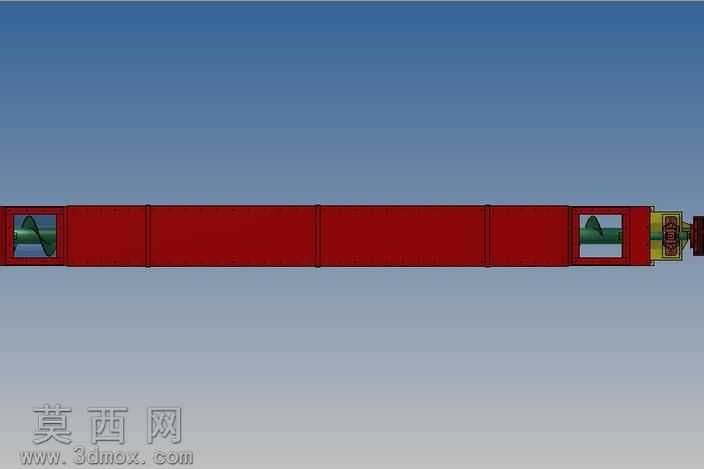

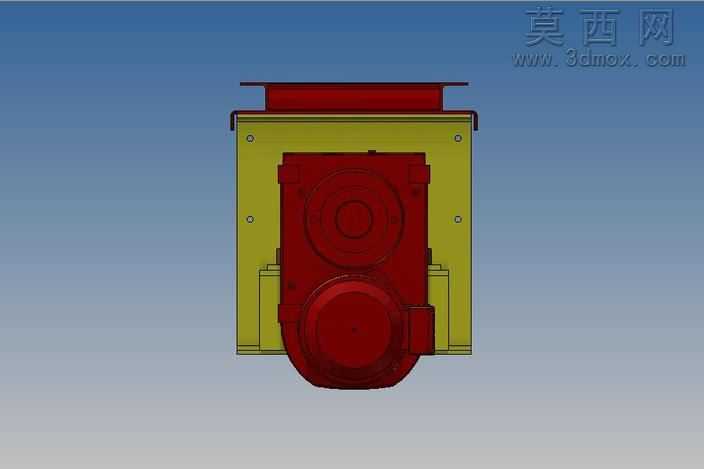

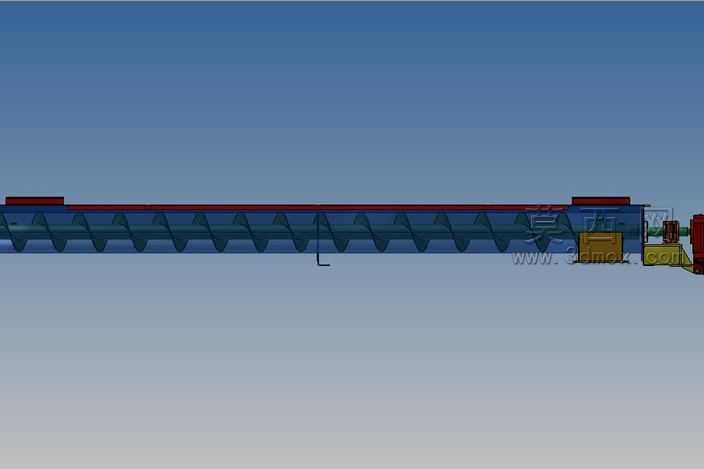

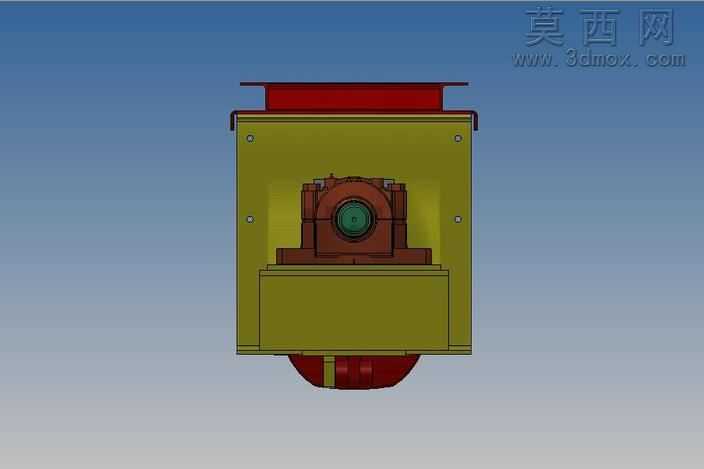

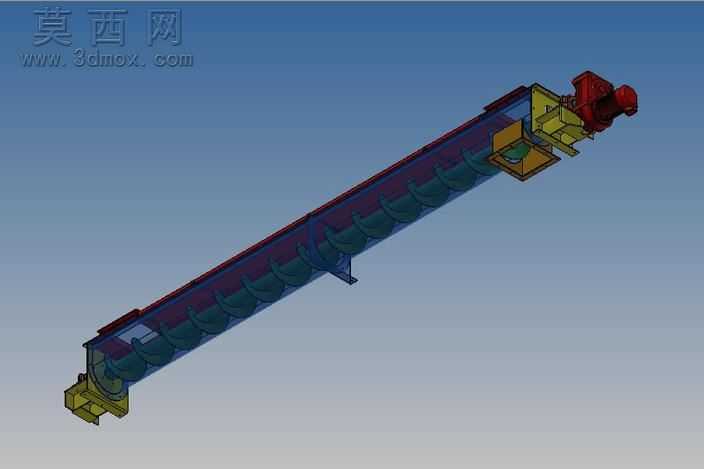

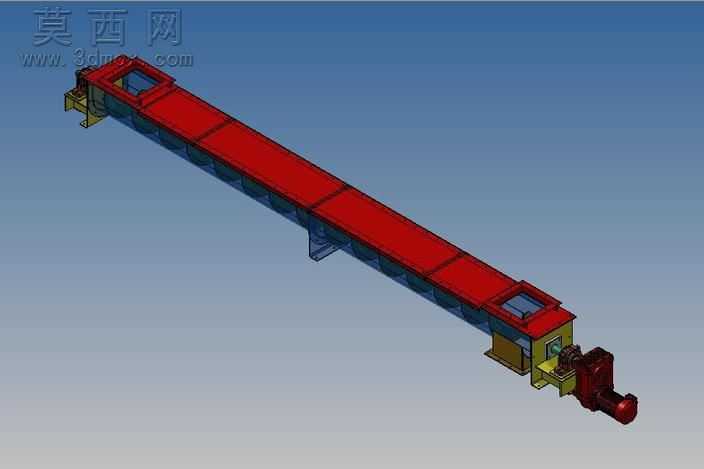

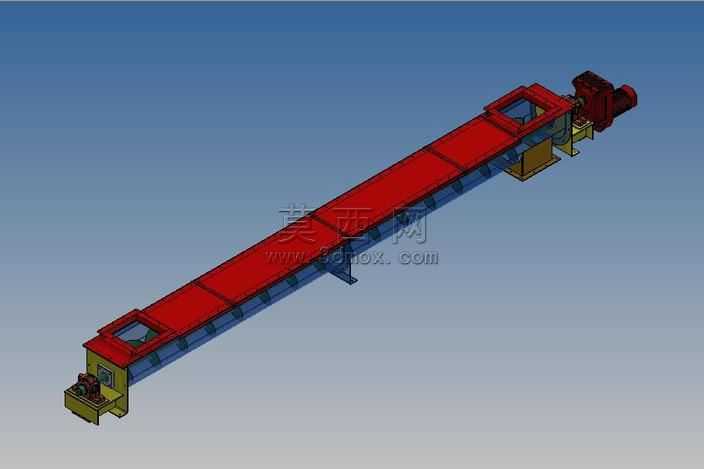

本模型为倾斜布置的螺旋输送设备三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，建模过程中严格遵循机械设计规范，对各部件的装配关系、配合公差进行了严谨的约束设置，确保模型可直接用于工程参考与二次设计。模型主体结构包含U型输送槽体、螺旋叶片轴、两端轴承座总成、端部驱动装置、进出料口结构以及支撑机架几个核心部分：槽体采用分段式法兰连接设计，表面赋予红色防锈漆材质，渲染时添加了细微的金属磨砂质感，还原工业设备的真实涂装效果；螺旋叶片为等螺距连续焊接结构，建模时通过螺旋线扫描生成实体，边缘做了倒角处理，材质设置为耐磨合金钢，表面呈现金属切削后的哑光质感；驱动端集成了减速电机与传动连接组件，电机外壳做了深色铸铁材质渲染，接线盒、散热筋等细节结构均完整还原，尾部轴承座设置了密封端盖与防尘结构，适配水泥这类粉状物料的输送工况，避免粉尘进入轴承造成磨损。进出料口分别设置在槽体的低位端与高位端，进料口为方形敞口带法兰边结构，方便对接上游料仓出料口，出料口同样为方形法兰结构，可直接连接下游下料管路；支撑机架采用型钢焊接结构，建模时还原了型钢的截面轮廓与焊接坡口细节，材质赋予普通碳钢的氧化皮质感，支撑腿底部设置了安装底板，预留了地脚螺栓孔位，方便现场安装固定。设计过程中充分考虑了水泥物料的输送特性，螺旋轴的转速、螺距与槽体的倾斜角度经过匹配验算，避免物料在输送过程中出现回流、卡滞问题，各转动部件的润滑点位、密封结构均在模型中做了明确的结构体现，整体模型装配层级清晰，所有零件均可单独导出编辑，渲染效果贴合工业现场的实际设备外观，结构完整无缺失，可用于输送设备的方案展示、结构教学以及非标设计参考。
