粘土砖90度旋转输送设备结构设计

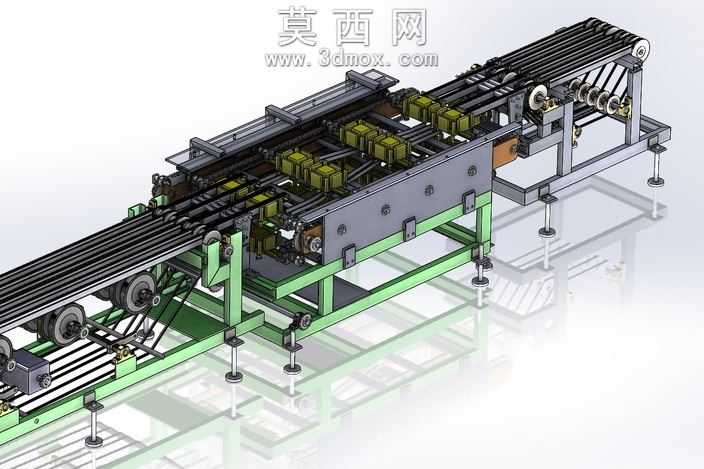

本模型为粘土砖生产工序中实现90度转向输送的专用设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配校验，确保运动部件无干涉、静态结构强度符合生产载荷要求。模型整体采用分段式机架设计，底部配置可调式脚杯支撑结构，可适配车间地面的不平整工况，保证设备运行时的整体稳定性。输送段采用多组平行辊道结构，辊道间距经过精准计算，可稳定承托粘土砖坯，避免砖坯在输送过程中出现偏移、磕碰变形问题。转向核心机构采用带定位卡槽的叶片式旋转组件，卡槽尺寸与粘土砖坯外形完全匹配，当砖坯输送至转向工位时，叶片组件精准承接砖坯后完成90度定角度旋转，再将转向后的砖坯平稳输送至下一段辊道，全程动作衔接流畅，可匹配生产线的连续输送节拍。模型渲染阶段对不同部件赋予差异化材质：机架部分采用哑光绿色工业漆材质，输送辊道采用抛光不锈钢材质，传动链轮、轴承等标准件采用发黑处理金属材质，旋转叶片采用耐磨工程塑料材质，通过材质区分清晰展现各部件的功能属性，同时还原工业设备的真实质感。设计过程中重点优化了转向机构的传动路径，采用同步带配合链轮的传动组合，保证旋转角度的精准度，同时降低传动过程中的噪音与震动；设备两侧设置可调节导向栏板，可适配一定尺寸范围内的粘土砖坯加工需求，提升设备的通用性。整体结构模块化程度高，各功能段可单独拆解维护，传动部件均预留润滑与检修空间，符合工业生产设备的易维护设计要求，可直接用于粘土砖生产线的方案展示、结构优化以及生产前的装配模拟验证。
