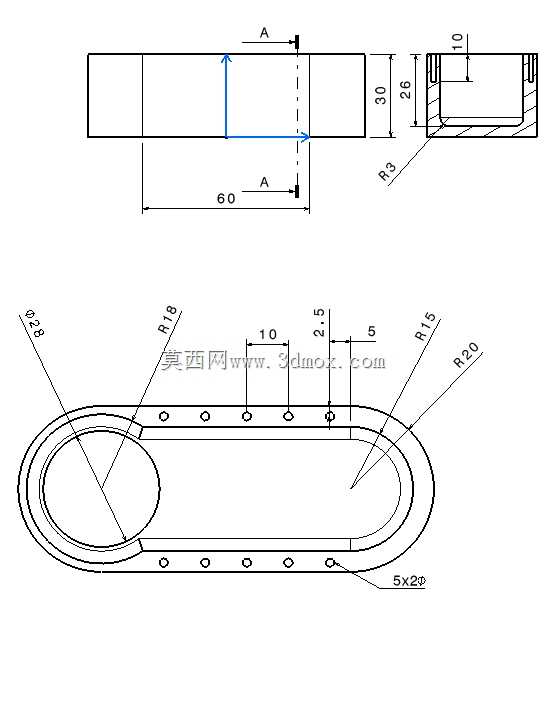

本次呈现的两款零件均为机械结构设计入门阶段的典型练习工件,分别为带内孔台阶的短轴套与腰形带孔法兰件,覆盖了回转体类、平面轮廓拉伸类零件的核心建模逻辑,适合刚接触三维结构设计的从业者掌握草图绘制、特征拉伸、切除、倒角倒圆的基础操作逻辑。先看短轴套零件,其整体为同轴回转结构,总轴向长度为60mm,外圆直径30mm,内孔直径26mm,内孔深度为50mm,孔底位置设置R3的过渡圆角,孔口端设计有深度10mm的内螺纹安装段,这类结构常见于小型设备的导向衬套、定位轴套场景,实际应用中多过盈装配在基座安装孔内,为穿过的光轴提供滑动导向或者径向定位支撑,内孔的圆角设计是为了避免轴件插入时的棱边刮擦,同时减少热处理环节的应力集中风险,

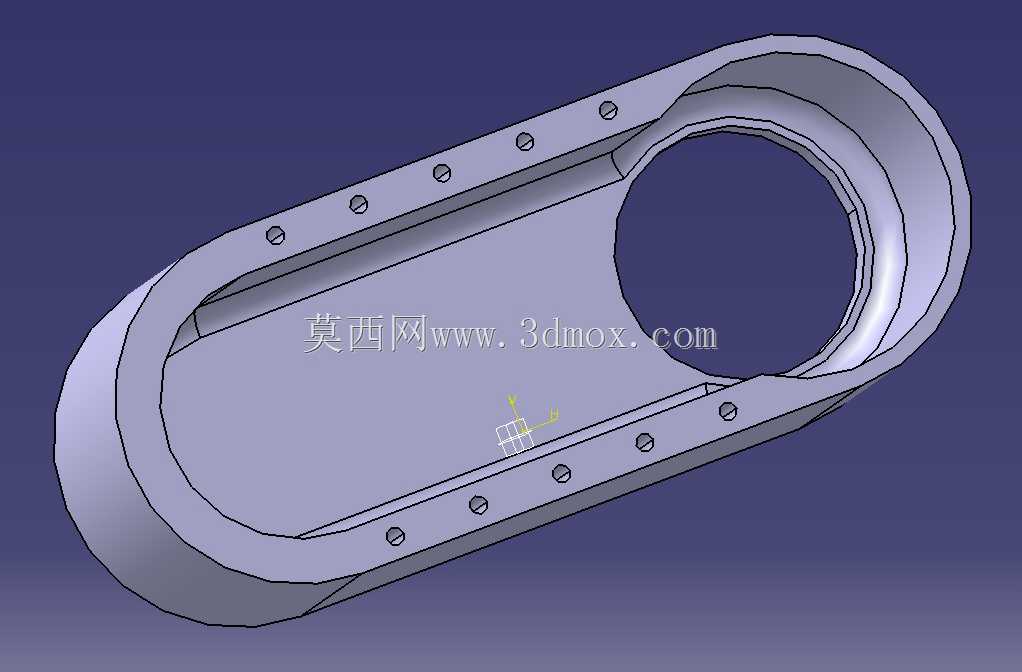

外圆与端面的垂直度、内孔与外圆的同轴度是这类零件加工时的核心管控公差,建模时需要优先保证回转特征的同轴约束,避免出现偏心的建模错误。再看腰形法兰零件,其主体为长圆形封闭环结构,一端为R18的半圆端,另一端为R20的半圆端,两半圆中心距对应腰形直段长度,法兰整体宽度方向的外轮廓与内轮廓差值均匀,法兰端面沿周向均匀布置5个直径2mm的安装通孔,孔位分别对应直段区域与半圆端的安装点位,法兰端面的凸台高度为2.5mm,局部定位凸台宽度10mm,端部定位凸台距离端面5mm,这类腰形法兰多用于小型设备的端盖、管路连接固定场景,相比圆形法兰,腰形结构可以在狭窄安装空间内减少占用面积,同时沿长轴方向的孔位可以提供一定的安装调整余量,
适合安装位置存在小幅偏差的装配场景。建模这类腰形法兰时,需要先绘制中心对称的腰形轮廓草图,保证两端圆弧的圆心在同一条中心线上,直段与圆弧相切无拐点,否则拉伸后会出现曲面褶皱的问题,安装孔的阵列需要沿法兰轮廓的走向均匀排布,保证安装时受力均匀,避免局部应力过大导致法兰变形。两款零件的尺寸标注均采用机械制图国标规范,所有线性尺寸、圆角尺寸、孔位尺寸都有明确的标注基准,短轴套以端面与轴线为基准,腰形法兰以对称中心线为基准,符合实际加工的尺寸标注逻辑,在实际建模练习过程中,可以先从草图约束入手,先定位基准线,再绘制轮廓,添加几何约束后再标注尺寸,避免草图过定义或者欠定义,后续做特征操作时,要注意特征的先后顺序,
比如轴套的内孔切除要在拉伸实体之后进行,法兰的安装孔要在主体拉伸完成后通过阵列特征生成,减少重复草图绘制的工作量。这类基础零件虽然结构简单,却是复杂设备结构的基础组成单元,不管是大型自动化设备的导向衬套,还是小型通讯设备的连接法兰,都能看到这类结构的设计逻辑,掌握这类零件的建模与公差设计思路,是后续进行复杂装配体设计、工程图导出的必备基础,在实际选型应用中,这类轴套多采用铜合金或者耐磨尼龙材质,法兰则根据使用场景选用铝合金或者工程塑料,满足不同载荷、不同腐蚀环境下的使用需求,安装时轴套需要保证外圆与安装孔的配合公差,法兰则需要保证安装面的平面度,避免密封失效或者连接松动的问题。
