椭圆轨迹调节绘图机构结构设计

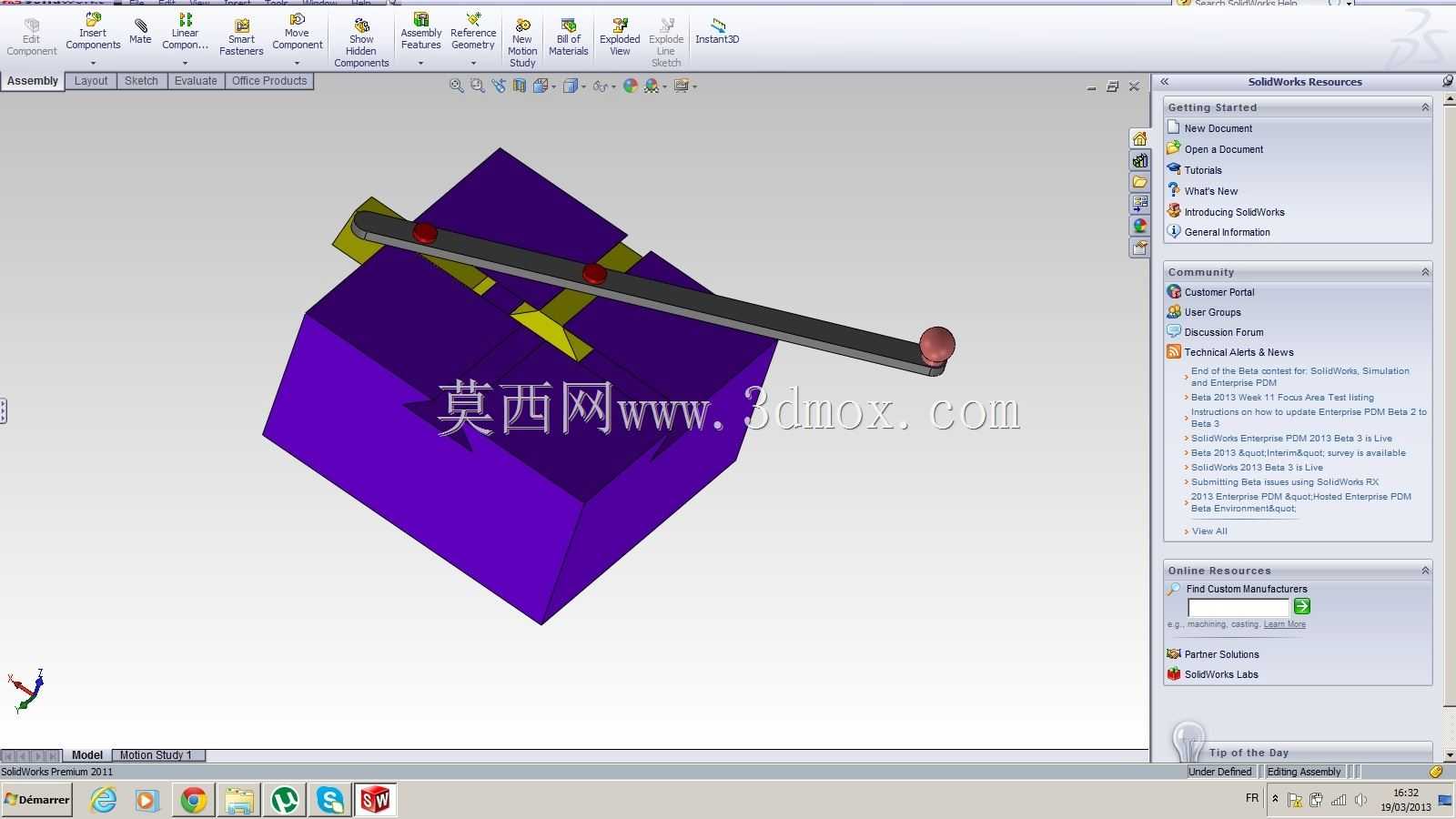

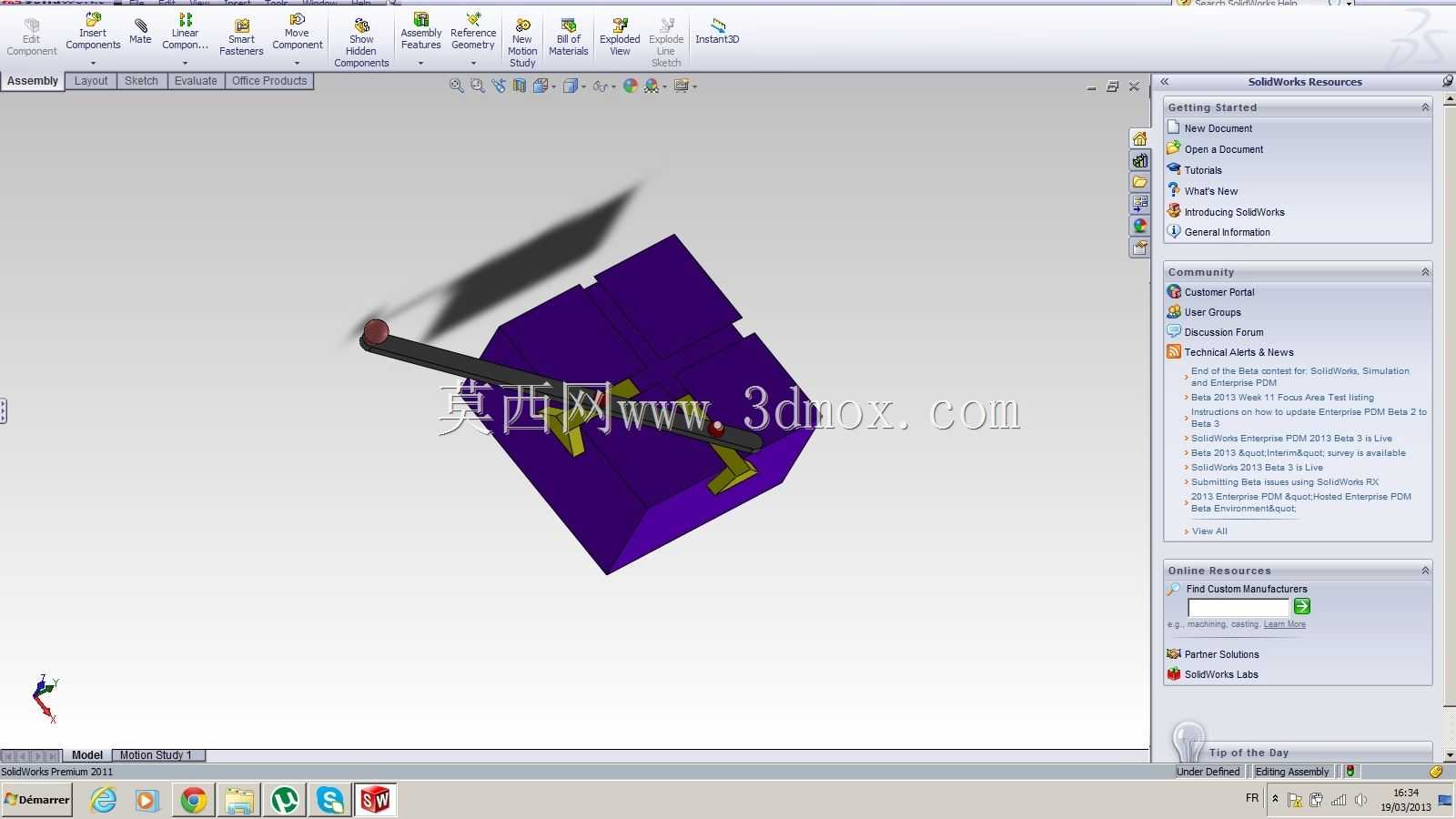

　　该椭圆调节机构核心服务于需要精准绘制标准椭圆轨迹的作业场景，在钣金划线、教学演示、小型工件仿形加工、广告字模裁切前置定位等场景中，可替代传统手工拉线画椭圆的低效方式，避免手工操作带来的轨迹偏差、长轴短轴比例失调等问题。从结构组成来看，整套机构包含紫色基座承托组件、可调式摆臂、轨迹限位导槽、滑动销轴、握持操作端几个核心部分，基座采用方块式一体化设计，底部预留了四个沉头安装孔位，可直接固定在木质绘图板、金属工作台面或者专用划线平台上，安装时仅需匹配M4规格的内六角螺丝即可完成固定，基座整体的长宽尺寸控制在120mm120mm范围内，高度不超过45mm，不会占用过多操作台面空间，适合在桌面级作业场景中布置。摆臂部分采用分段式设计，

　　靠近操作端的握持段做了防滑滚花处理，操作人员转动摆臂时不会出现打滑脱手的问题，摆臂与基座连接的位置设置了可锁止的调节旋钮，能够根据需要绘制的椭圆长轴长度调整摆臂的有效工作行程，调节范围覆盖长轴50mm到200mm的椭圆绘制需求，短轴尺寸则通过基座上的十字导槽内的滑动销轴位置进行调整，销轴在导槽内滑动时可通过侧面的紧定螺丝锁止，调整过程无需额外拆卸零件，仅用内六角扳手即可完成参数切换。设计过程中重点考虑了轨迹生成的顺滑度，摆臂与销轴接触的位置加装了黄铜耐磨衬套，长期往复转动也不会出现磨损间隙，避免轨迹出现锯齿状偏差，导槽的加工精度控制在0.02mm以内，保证销轴滑动时无卡滞、无旷量。在实际使用时，操作人员先根据待绘制椭圆的长、

　　短轴尺寸，分别调整摆臂伸出长度和导槽内销轴的固定位置，将绘图笔或者划线头固定在摆臂末端的装夹孔内，装夹孔适配直径8mm的标准绘图笔、划针，夹紧螺丝可快速锁紧工具，之后匀速转动摆臂握持端，即可一次性绘制出标准椭圆轮廓，相比传统的两定点拉线法，该机构绘制的椭圆无接头偏差，长轴短轴的比例误差可控制在0.1mm以内，完全满足教学演示、小型工件划线的精度要求。机构的所有外露零件均做了圆角处理，没有尖锐棱角，操作过程中不会划伤操作人员，基座内部的传动部分做了隐藏式设计，碎屑、灰尘不会进入传动间隙，日常维护仅需定期在导槽和衬套位置涂抹少量润滑脂即可，无需复杂的拆解保养。针对不同的使用场景，该机构还可拓展加装深度限位套，在软质板材、

　　泡沫材料上直接裁切出椭圆轮廓，不需要后续二次修形，摆臂末端的装夹孔也可根据需求更换为激光头、刻字刀头等作业部件，拓展应用到小型广告制作、手工模型加工等场景中。安装边界方面，整套机构固定后，摆臂转动的最大外轮廓直径为220mm，操作时仅需在台面预留300mm300mm的空闲区域即可，不会和台面上的其他工具、量具产生干涉，基座底部还可加装磁吸底座，适配铁质工作台面的快速装拆需求，不需要螺丝固定即可完成临时布置，适合流动作业、教学演示等需要频繁转移设备的场景。结构设计上没有采用复杂的齿轮传动或者电控组件，纯机械结构的可靠性更高，不会出现电路故障、程序报错等问题，即使在无供电的车间现场、户外作业场景下也可正常使用，零件的加工工艺均采用常规的铣削、钻削即可完成，加工成本低，后期替换零件也无需定制特殊规格的配件，通用标准件占比超过80%，维护成本极低。
