手动蝶阀结构三维设计作品

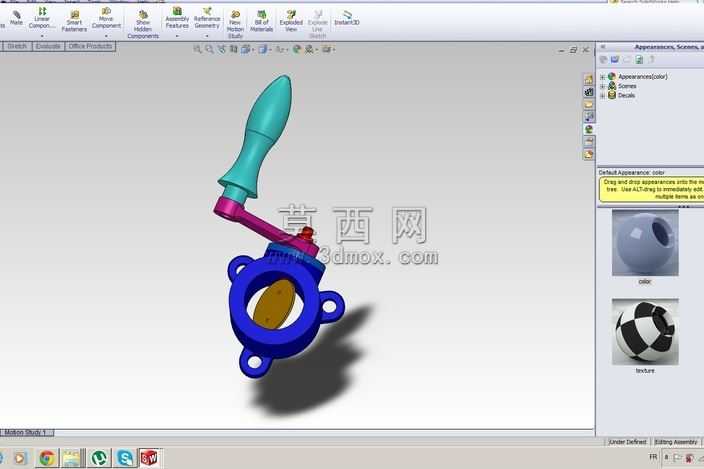

本作品为手动蝶阀的三维结构设计模型，采用SolidWorks完成全参数化建模，完整还原了手动蝶阀从操作端到流道端的全部装配结构。建模过程中首先对核心的蝶板密封结构进行参数化绘制，精准控制蝶板的圆弧轮廓与阀座密封面的配合公差，保证启闭过程中密封面的贴合度符合低压管路阀门的设计要求。其次针对阀体的法兰连接结构进行细节建模，还原了法兰安装孔的位置度、阀体流道的通径尺寸，确保模型可直接用于后续的工程图导出与装配干涉校验。操作端部分，对青蓝色的绝缘操作手柄、紫红色的传动拨杆、蓝色的阀体压盖分别进行独立建模，通过装配约束还原手柄转动带动阀杆旋转、进而驱动蝶板完成90度启闭的完整运动逻辑，各传动部件的配合间隙均参照通用五金阀门的行业标准设置，避免出现运动干涉问题。材质渲染阶段，为阀体部分赋予哑光蓝色工程塑料质感材质，模拟工业级塑料阀门的外观表现，操作手柄赋予半哑光青绿色防滑塑料材质，还原手柄表面的防滑握持纹理设计，传动拨杆部分赋予玫红色金属烤漆材质，区分不同功能部件的视觉层次，蝶板部分赋予黄铜金属材质，还原金属密封蝶板的金属光泽与表面质感，整体渲染效果清晰区分各零部件的功能分区，便于直观理解阀门的装配关系与工作原理。设计过程中充分考虑手动蝶阀的实际使用场景，优化了操作手柄的握持角度与力臂长度，保证手动操作时的启闭力矩符合人体工程学要求，同时对阀杆与阀体的配合部位进行了结构细化，预留了密封件的安装位置，让模型不仅具备外观展示效果，更具备实际结构设计的参考价值，可作为流体管路阀门设计、教学演示的参考模型使用。
