摆动式小型蒸汽机动力结构三维设计

　　这款摆动缸式小型蒸汽机结构，核心适配教学演示、小型动力模型、科普展品等场景，在中小学steam教育装备、机械原理实训台、复古动力模型收藏领域有明确的落地空间，区别于传统固定式配气蒸汽机，它采用缸体摆动完成配气动作，省去了复杂的滑阀配气机构，整体零件数量压缩了近四成，非常适合入门级机械结构拆装实训使用。从实际功能来看，该结构依靠蒸汽压力推动活塞做直线往复运动，通过铰接在缸体上的曲柄将直线运动转化为旋转动力输出，缸体绕底部铰接轴随曲柄转角同步摆动，在摆动过程中自动完成进排气口的切换，不需要额外设计配气凸轮、滑阀杆等传动零件，运动链短，故障点少，在低压饱和蒸汽工况下就能稳定运转，甚至可以通过压缩空气驱动完成动作演示，

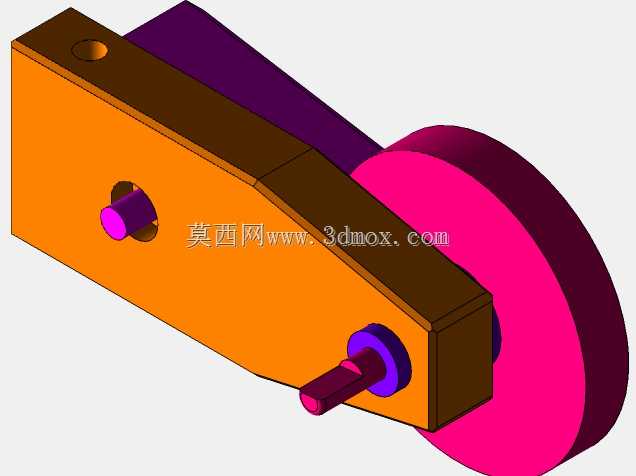

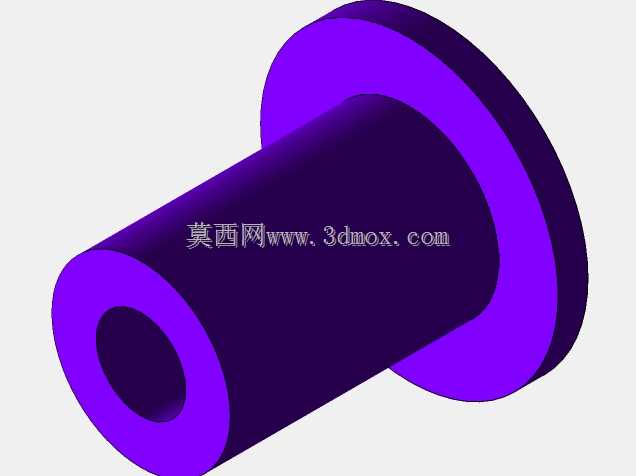

　　对实训场景的气源适配性很强。设计层面优先考虑了加工装配的工艺性，所有零件均采用规则几何构型，缸体、支架、飞轮、曲柄销都可以通过常规铣削、车削加工完成，没有复杂曲面或者特殊工艺要求的结构，活塞与缸体的配合间隙预留了0.02-0.03mm的研磨余量，适配黄铜或者聚四氟乙烯活塞环的密封方案，支架上的轴承安装位采用标准通孔设计，直接适配微型深沟球轴承，不需要定制特殊轴承件。安装边界上，整体结构的安装基准为底部支架的两个沉头安装孔，孔距按照标准微型动力台的安装间距设计，输出轴的中心高与常见小型发电机、水泵模型的输入轴中心高匹配，可以直接通过联轴器对接负载，不需要额外调整安装高度；整体外轮廓没有突出的尖锐结构，飞轮外侧做了倒圆角处理，

　　在教学演示场景下可以避免剐蹭风险，进气管接口设置在摆动铰接轴的中心位置，采用标准微型气管快插接口尺寸，外接气源或者蒸汽发生器时不需要预留缸体摆动的管路避让空间，管路不会随缸体摆动产生弯折疲劳。从结构细节来看，曲柄的配重块经过重心配平，在转速低于300转每分的工况下不会产生明显振动，活塞销与曲柄销的连接位置都预留了润滑脂注油孔，日常维护只需要定期在铰接点涂抹少量润滑脂即可，没有复杂的保养流程；缸体的摆动角度经过运动仿真校核，在整个运动循环中进排气口的开闭 timing 完全匹配活塞的上下止点位置，不会出现进排气短路的问题，蒸汽利用率比同尺寸的简易滑阀蒸汽机高15%左右，在0.1MPa的低压气源驱动下就能稳定输出扭矩，

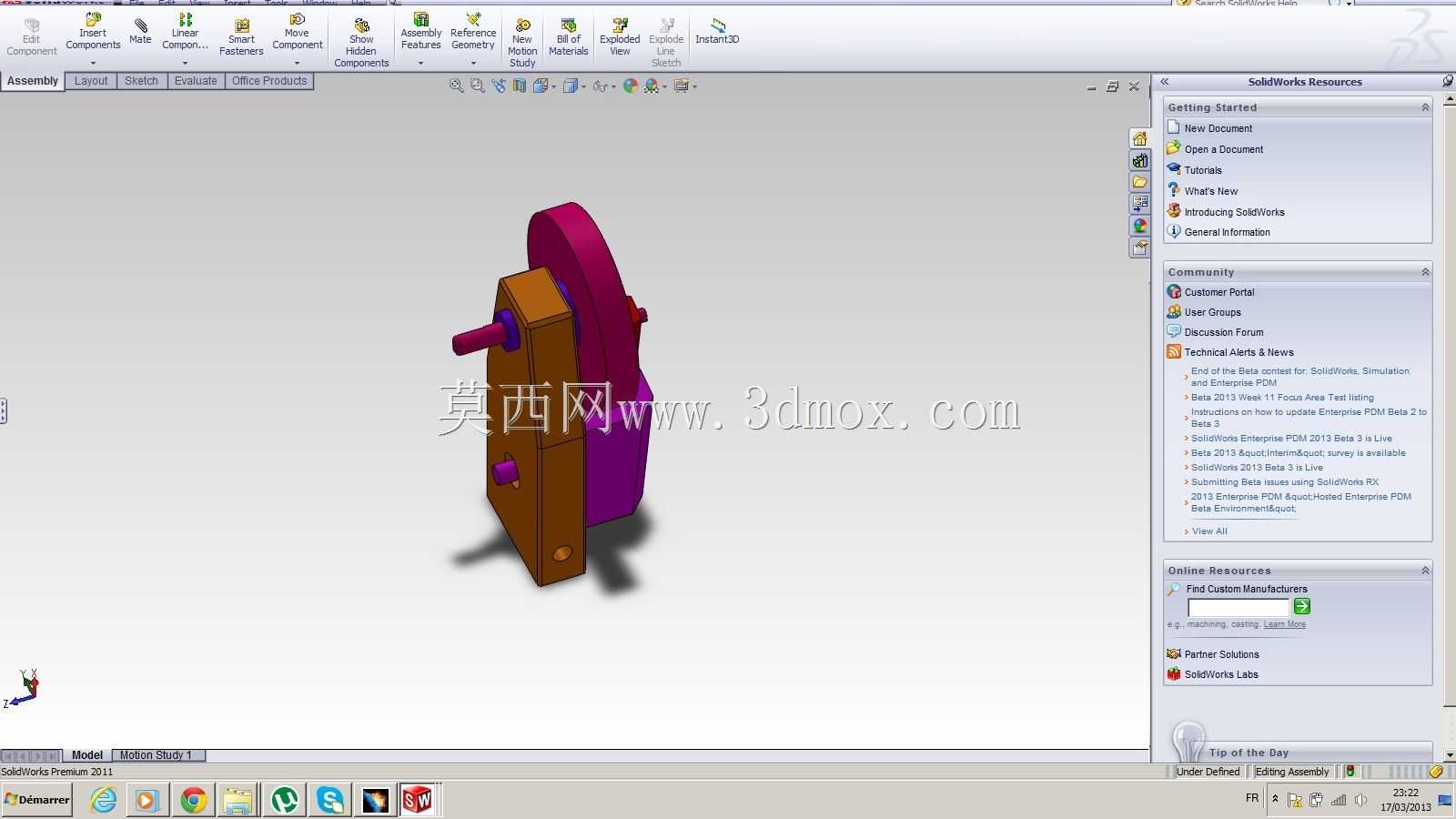

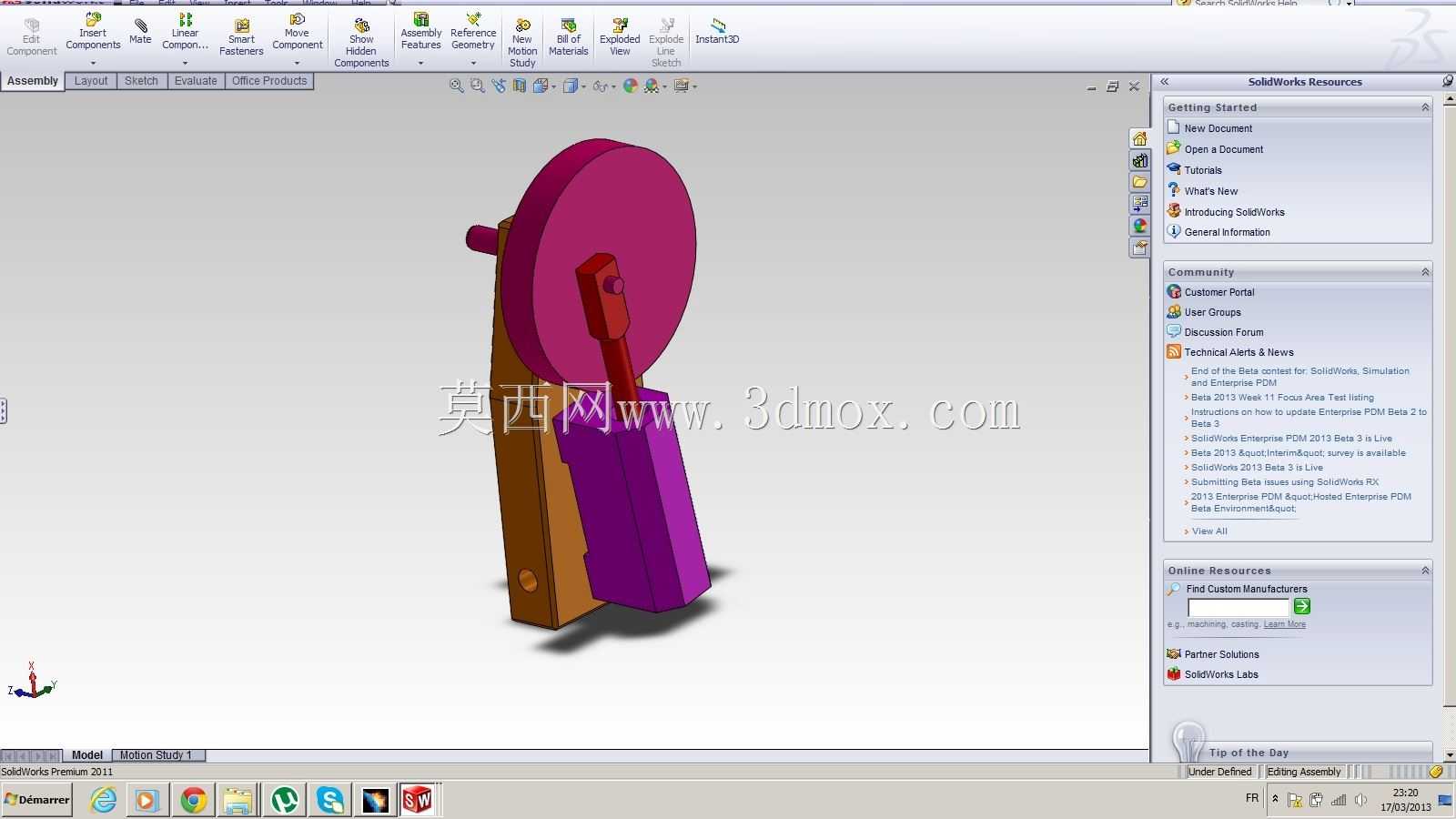

　　足够带动小型发光组件、微型水泵等演示负载。在建模过程中所有配合面都按照实际装配公差做了偏移处理，不存在静态干涉或者运动干涉问题，装配层级按照实际拆装顺序划分，从支架到曲轴、缸体、活塞、飞轮的装配路径清晰，没有出现嵌套过深无法拆解的装配组，每个零件的建模特征都保留了完整的参数化尺寸，可以直接根据加工需求调整缸径、行程、飞轮直径等核心参数，不需要重新绘制基础草图；对于经常需要修改的配合尺寸，比如活塞直径、曲柄半径，都设置了全局参数关联，调整单一参数就能同步更新所有关联零件的尺寸，大幅降低了衍生设计的修改工作量。
