螺旋弹簧式液压减震器结构设计模型

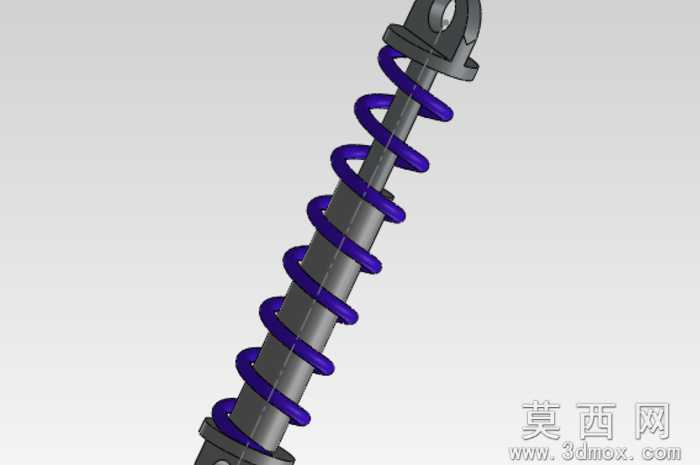

该三维模型为螺旋弹簧式液压减震器，建模过程中首先完成核心部件的参数化构建：先绘制减震器的活塞杆主体，采用圆柱拉伸特征生成杆身，上端吊环结构通过草图绘制闭合轮廓后旋转切除生成铰接孔，保证安装配合的尺寸精度；下端底座部分同样通过拉伸与倒角特征完成，预留与悬架连接的安装位。外部螺旋弹簧采用螺旋线扫描生成路径，绘制圆形截面沿路径扫描得到弹簧实体，弹簧节距、线径参数经过匹配减震行程的合理性校验，弹簧两端并紧磨平的结构通过端部切除特征还原，保证弹簧安装后的贴合稳定性。中间的阻尼缸筒部分采用薄壁拉伸特征制作，缸筒外壁做哑光金属质感的材质赋予，活塞杆表面做镀铬亮面金属材质，区分不同部件的材质属性，弹簧部分赋予高饱和度的紫色烤漆材质，还原实物的表面涂装效果。模型装配过程中严格按照实际减震器的装配关系添加配合：活塞杆与缸筒添加同轴心配合与轴向滑动限位，弹簧与上下安装座添加端面重合配合，保证各部件的相对位置符合实际运动逻辑，可直观展示减震器压缩、回弹的行程状态。设计过程中重点还原了减震器的核心功能结构，阻尼通道的内部结构虽做了简化处理，但外部的安装接口、弹簧支撑结构、铰接吊环都按照通用减震器的标准尺寸比例构建，整体模型结构完整，各部件无干涉，可用于机械结构教学、悬架系统原理展示、相关零部件设计参考等场景，渲染阶段采用柔和的侧光打光，突出金属部件的质感与弹簧的轮廓线条，背景采用浅灰色调让模型主体更加清晰，各部件的边缘做了细微的圆角处理，避免尖锐棱角带来的不真实感，整体建模逻辑清晰，特征树规整，便于后续的参数修改与结构调整。
