菱形剪式伸缩调节支撑机构三维设计

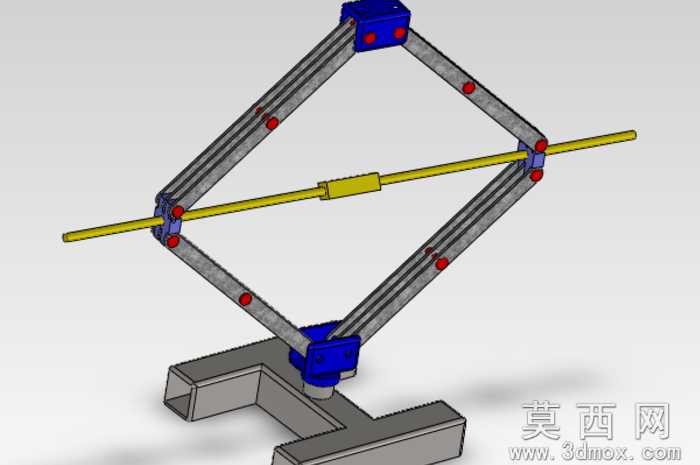

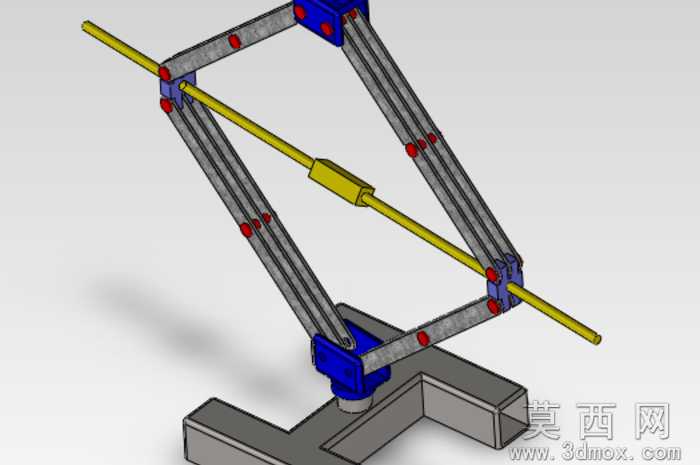

本作品为剪式伸缩调节支撑机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对组成机构的各部件进行独立建模：底部为C型槽钢结构的支撑底座，建模时通过拉伸凸台、倒角命令完成实体构建，赋予哑光磨砂金属材质，还原钢制机加工底座的厚重质感；上下两端的蓝色连接座采用拉伸切除、孔位阵列命令完成安装孔与铰接孔的精准定位，赋予亮蓝色工程塑料材质，区分金属结构件与功能连接件；四组剪臂采用双平行杆结构设计，建模时通过等距实体、扫描命令构建杆体轮廓，在铰接点位预留销轴安装孔，赋予银灰色拉丝金属材质，还原铝合金型材的表面质感；铰接点位的红色轴套采用旋转凸台命令完成回转体建模，赋予红色耐磨工程塑料材质，清晰标识运动铰接位置；中间横向布置的黄色传动丝杆采用扫描、螺纹线命令完成杆体与传动螺纹的构建，中部的黄色滑动螺母座与丝杆形成螺旋传动配合，赋予亮黄色金属镀层材质，突出核心传动部件。装配阶段严格按照机械运动逻辑添加配合约束：底座与下端连接座采用同轴心与重合配合固定，剪臂与连接座、剪臂之间的铰接点位采用同轴心配合保留转动自由度，丝杆与两端连接座采用同轴心配合保留周向转动自由度，滑动螺母座与对应剪臂铰接点采用同轴心配合，同时添加丝杆与螺母座的螺旋配合，实现丝杆转动时带动剪臂完成菱形张合的伸缩动作。渲染阶段采用工作室环境光源，添加柔和的地面阴影效果，调整各部件材质的反光度与粗糙度参数，让金属部件呈现自然的金属光泽，塑料部件呈现哑光或半光泽的质感，清晰区分不同功能的零件。设计思路围绕剪式机构的运动特性展开，利用菱形连杆的角度变化实现竖直方向的高度调节，通过丝杆传动保证调节过程的平稳性与自锁性，可作为小型升降工作台、检测工装的支撑调节结构使用，整体结构紧凑，运动无干涉，各铰接点位的轴套设计可降低转动磨损，延长机构使用寿命，双平行剪臂的结构设计提升了机构的侧向承载稳定性，避免单侧受力出现偏斜问题。
