多反射镜组移动调节式镜面机构设计

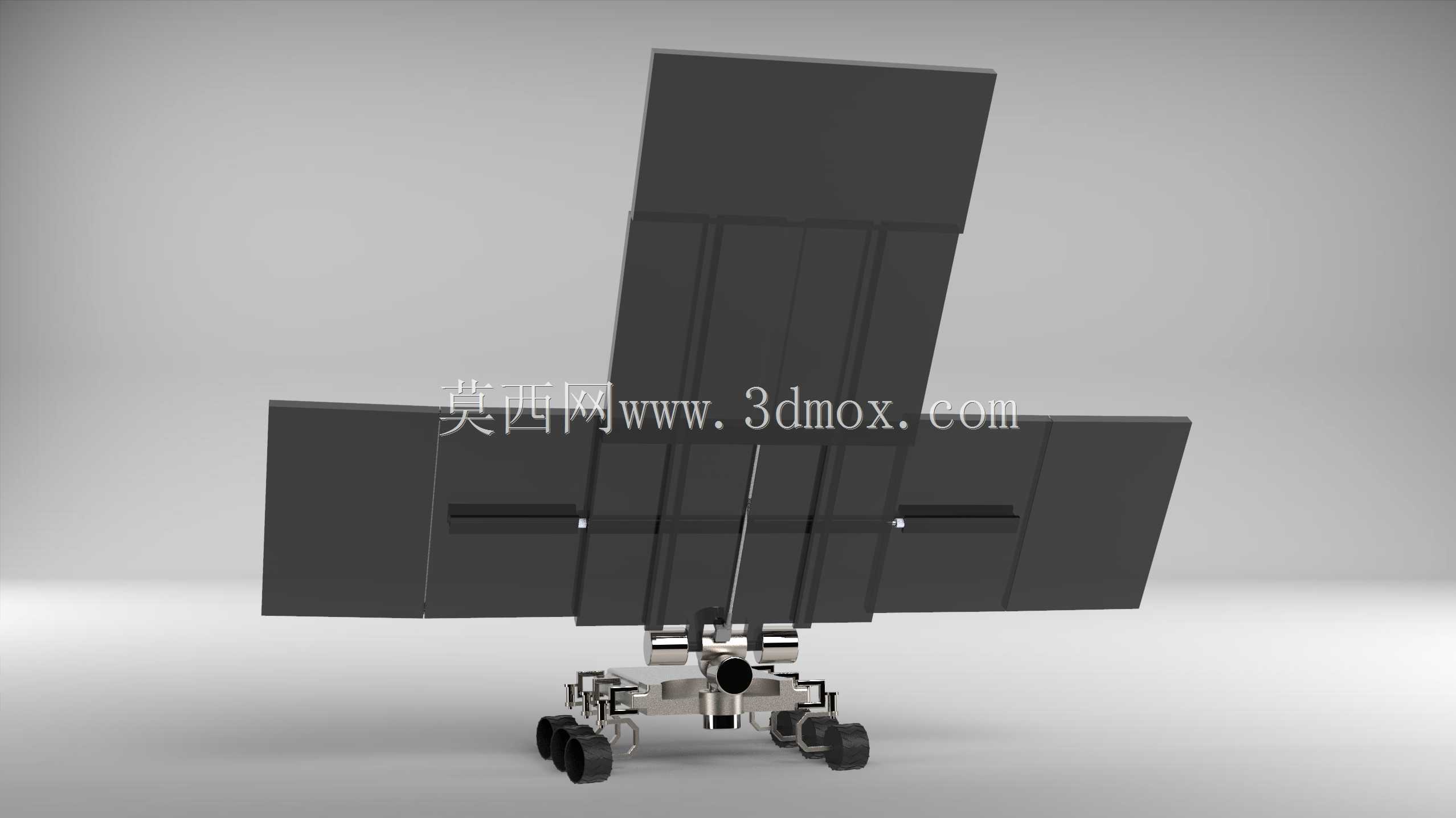

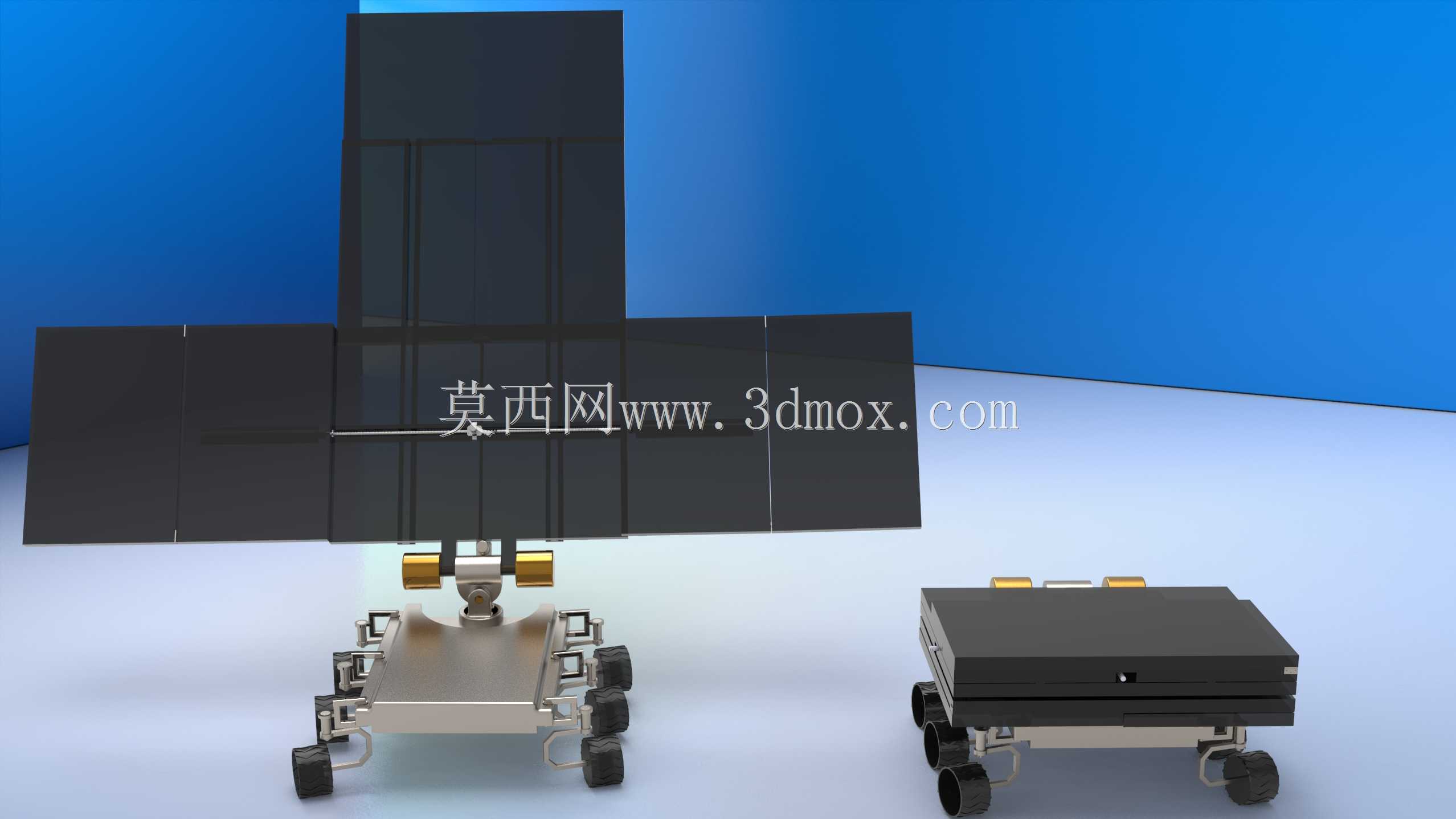

　　这套镜面调节机构的设计，最初是面向空间光学探测设备的光路校准需求开发，核心解决多组反射镜在狭小安装空间内的独立角度、位置调节问题，同时兼顾整体结构的轻量化与运动可靠性。整套机构的镜面部分总面积约14平方毫米，由六组独立的后视镜门单元拼接组成，每一组镜门都对应独立的驱动与传动链路，可根据光路调整需求单独动作，也可多组联动完成大角度的光路转向。

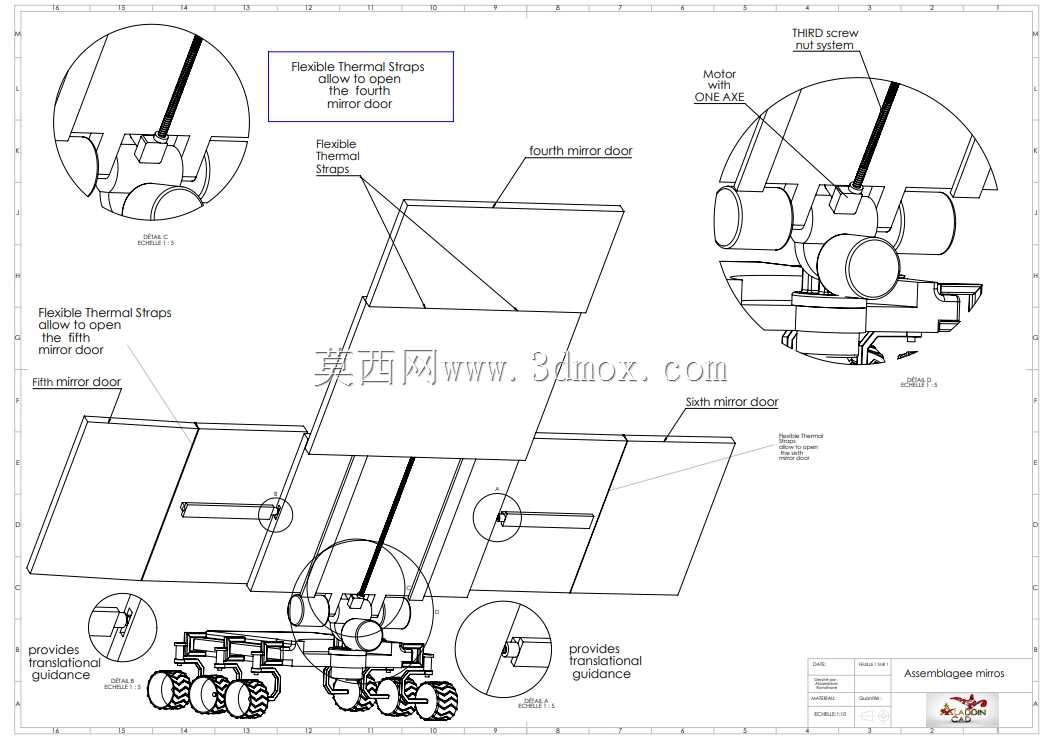

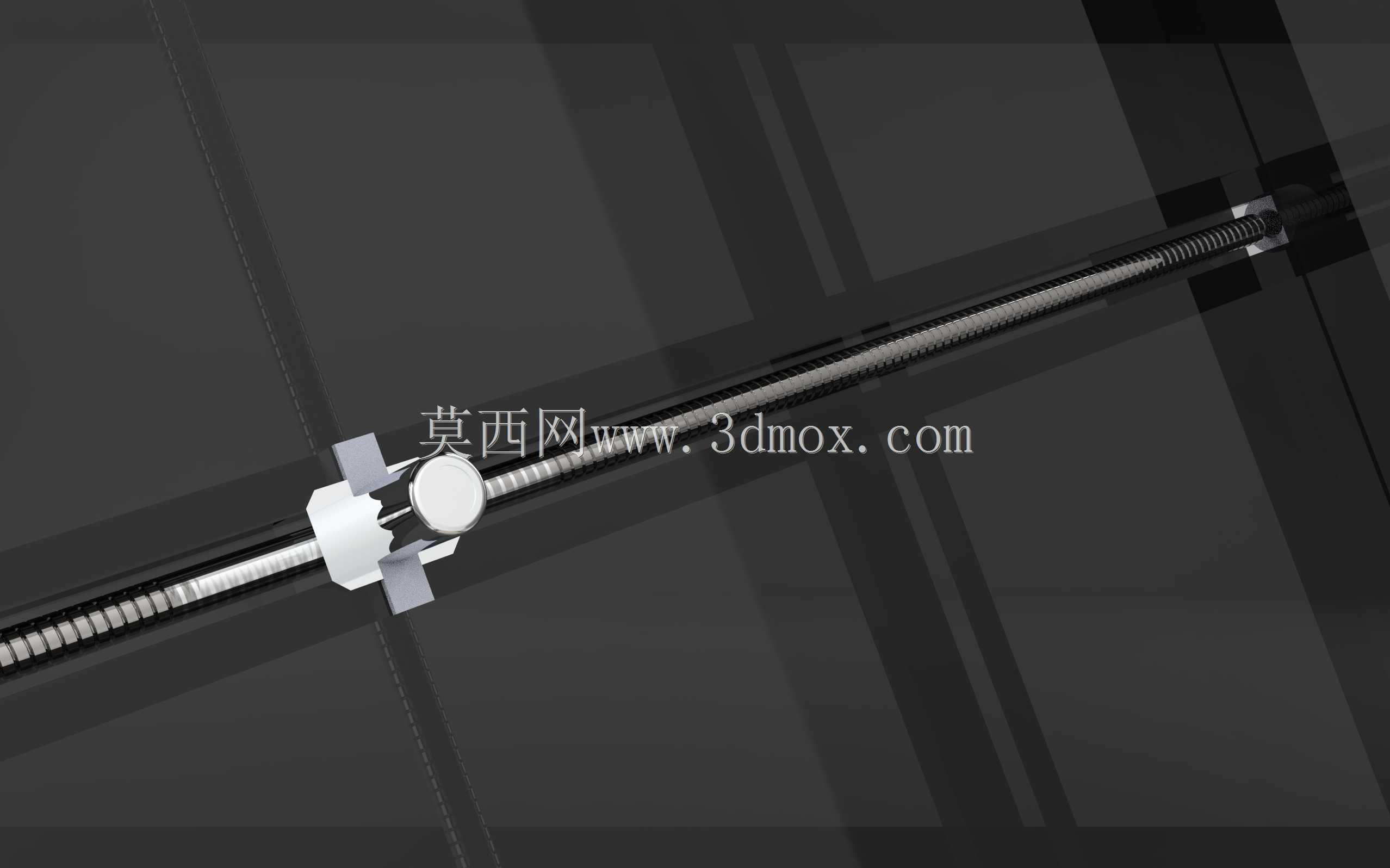

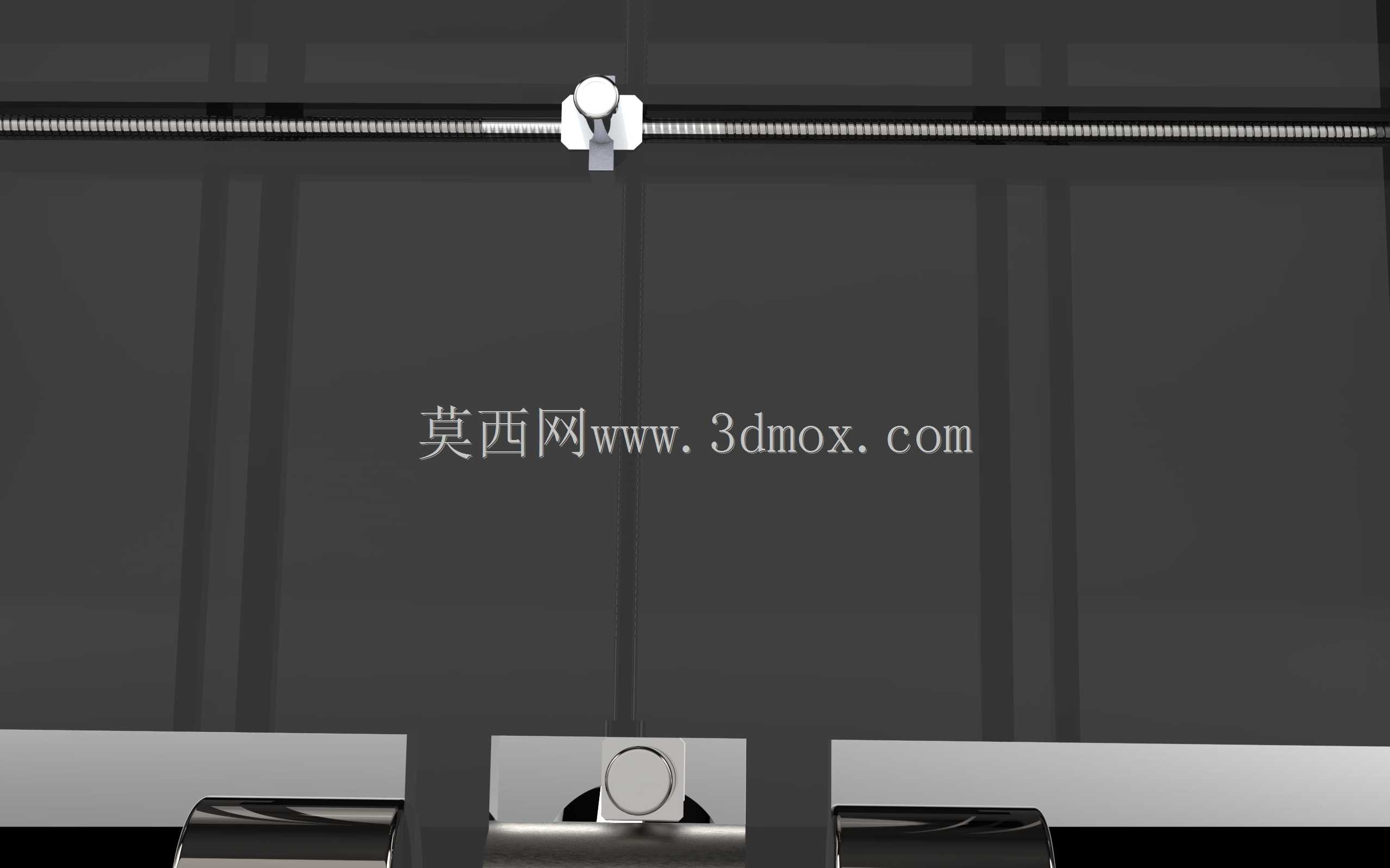

　　从传动链路的设计来看，其中三组反射镜采用螺钉螺母副作为传动核心，这类传动结构的优势在于自锁性能优异，当反射镜调整到目标角度后，无需额外增加锁止结构即可保持位置稳定，不会因为设备运行过程中的振动、冲击出现位置偏移，适合长期保持固定姿态的反射镜调节场景。剩下的三组反射镜采用柔性热敏带作为传动介质，这类传动方式没有传统齿轮、丝杠传动的回程间隙，传动过程平稳无冲击，能够实现微米级的微调精度，适合需要频繁进行微小角度调整的反射镜单元，同时柔性带的自重远低于金属传动构件，能够有效降低整套机构的整体重量，适配对载荷重量有严格限制的应用场景。

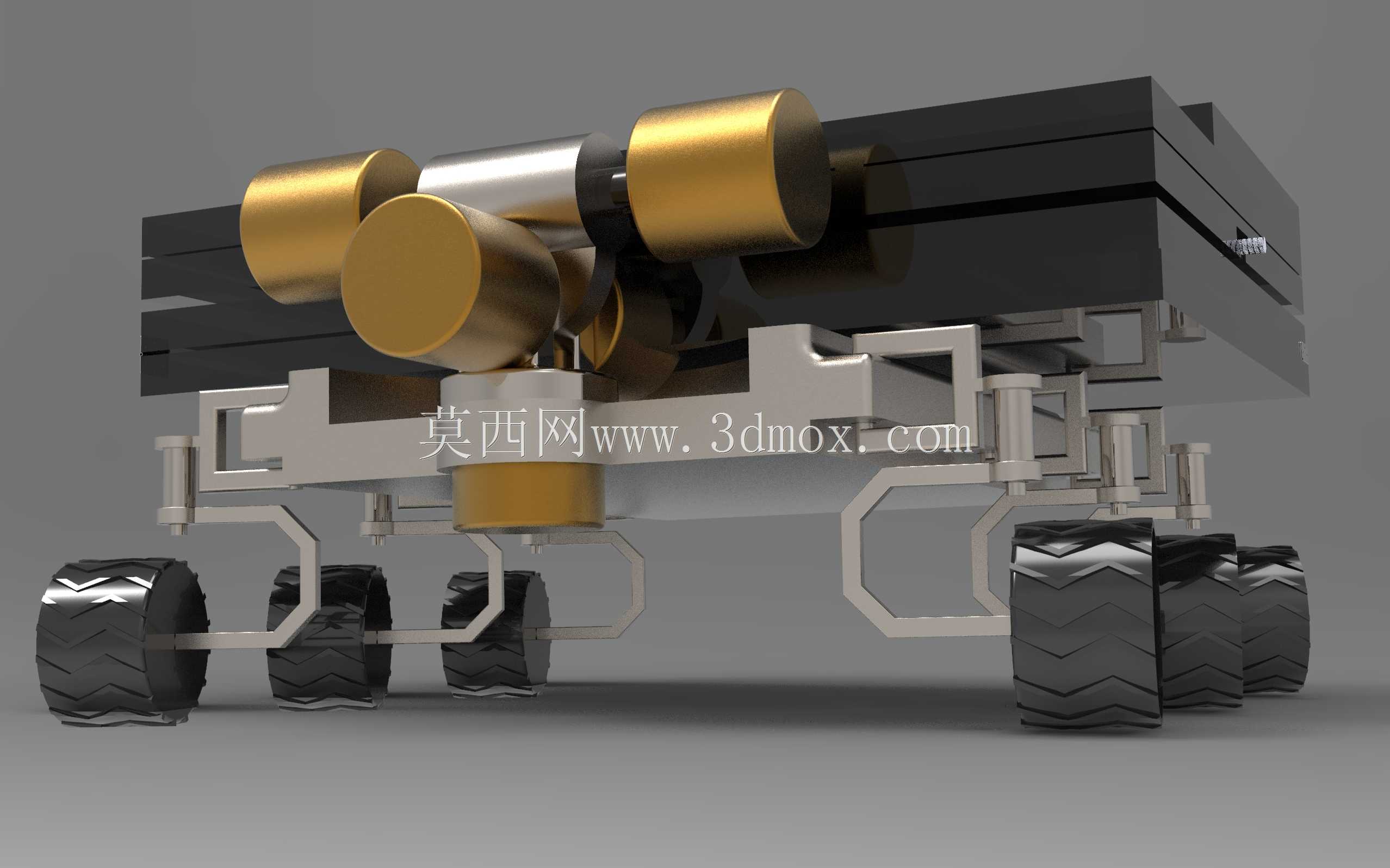

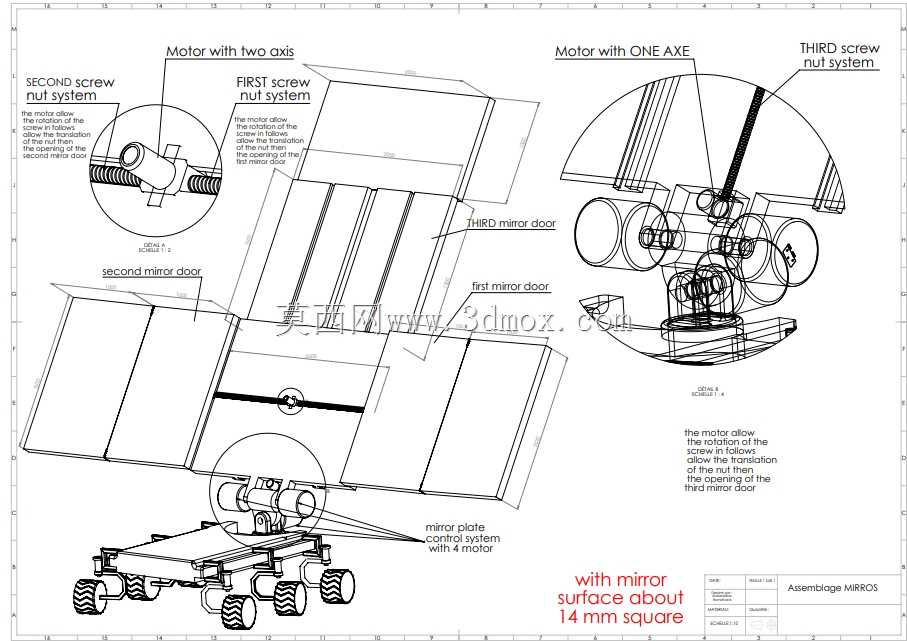

　　整套反射板的控制系统共配置四台电机，其中两台为双轴输出电机，分别对应两组螺钉螺母传动的反射镜单元，单轴输出电机对应另外一组螺钉螺母传动的反射镜，剩下一台电机专门负责柔性热敏带传动的三组反射镜的动力输出，通过离合器的切换实现三组反射镜的独立控制，这样的电机配置方案在保证所有反射镜都能独立调节的前提下，最大限度减少了电机的使用数量，既降低了整体结构的重量与体积，也减少了控制线路的排布复杂度，避免过多线路在机构内部走线造成的运动干涉问题。

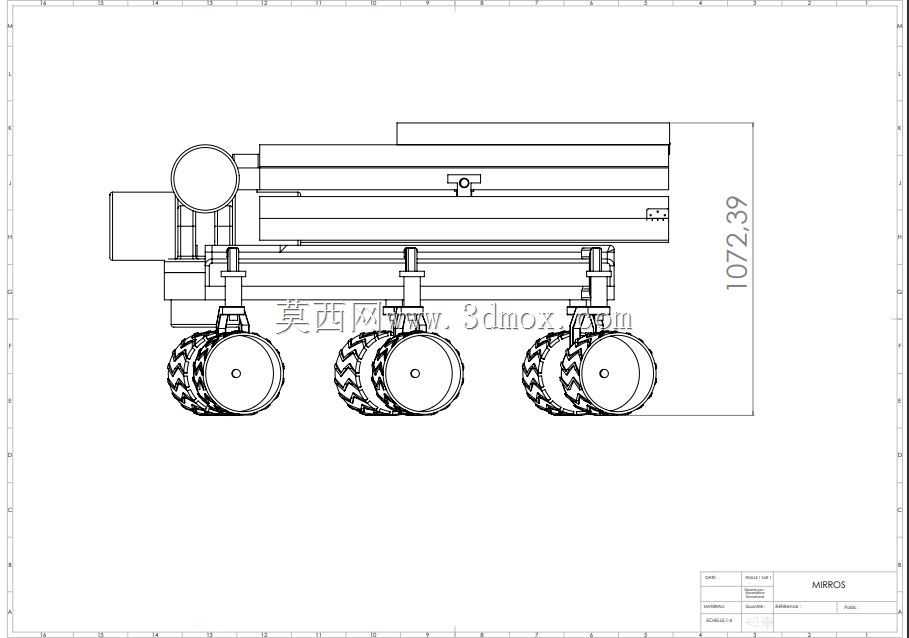

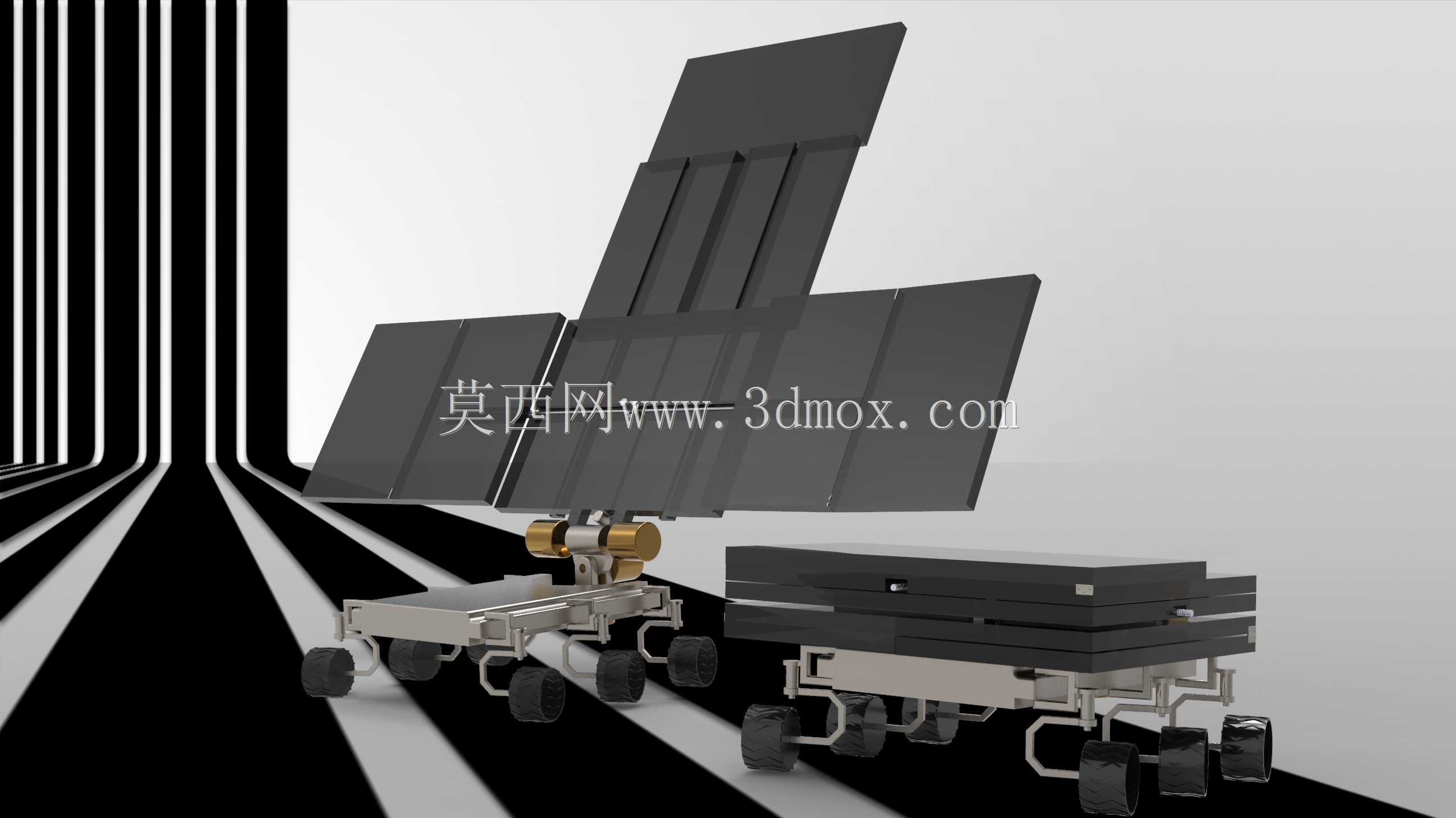

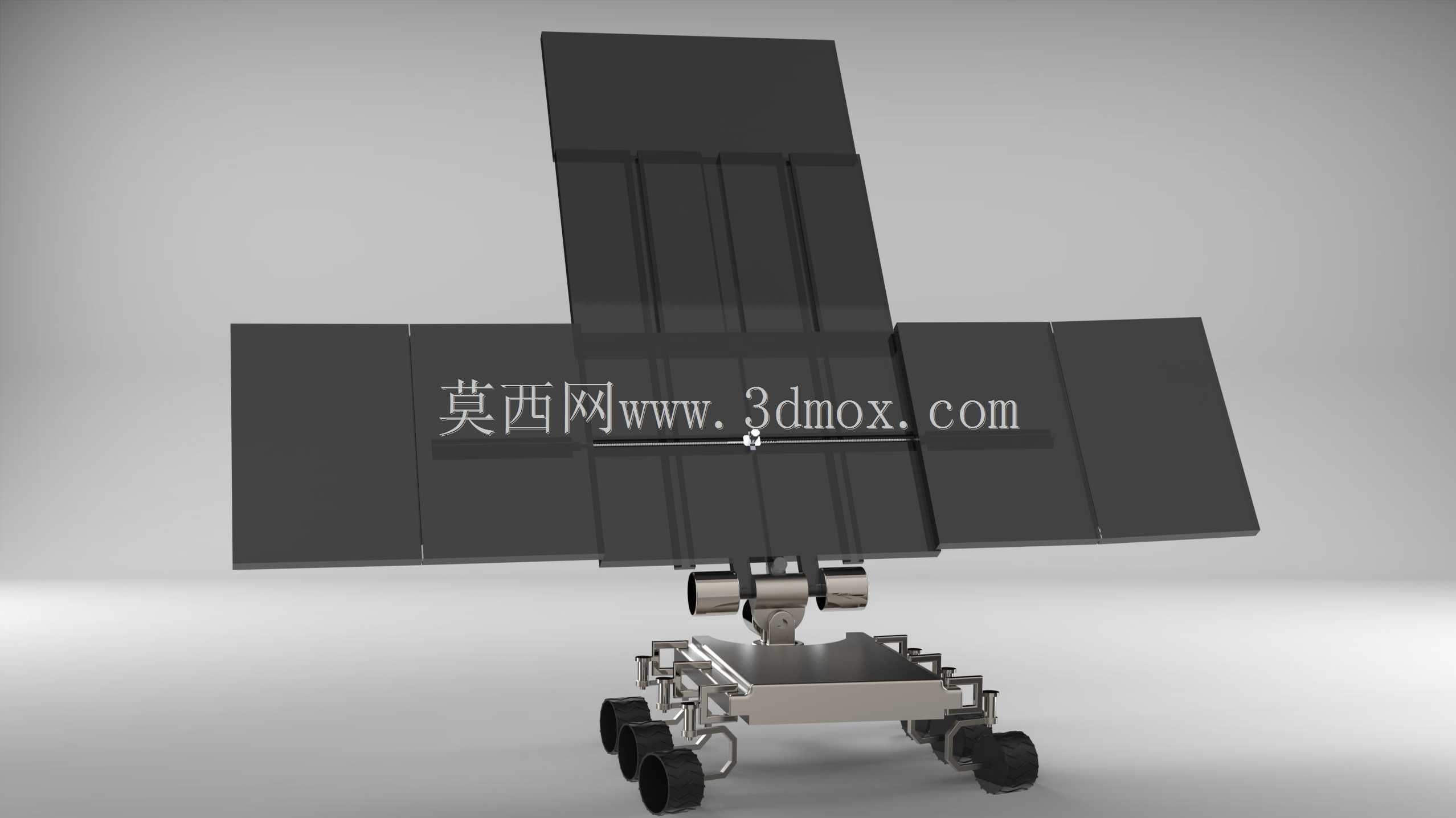

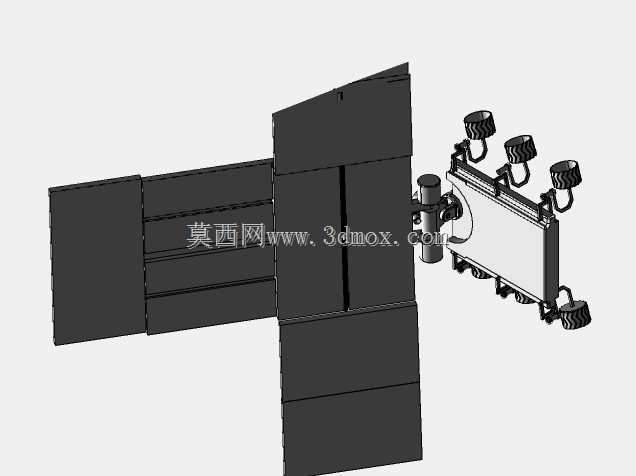

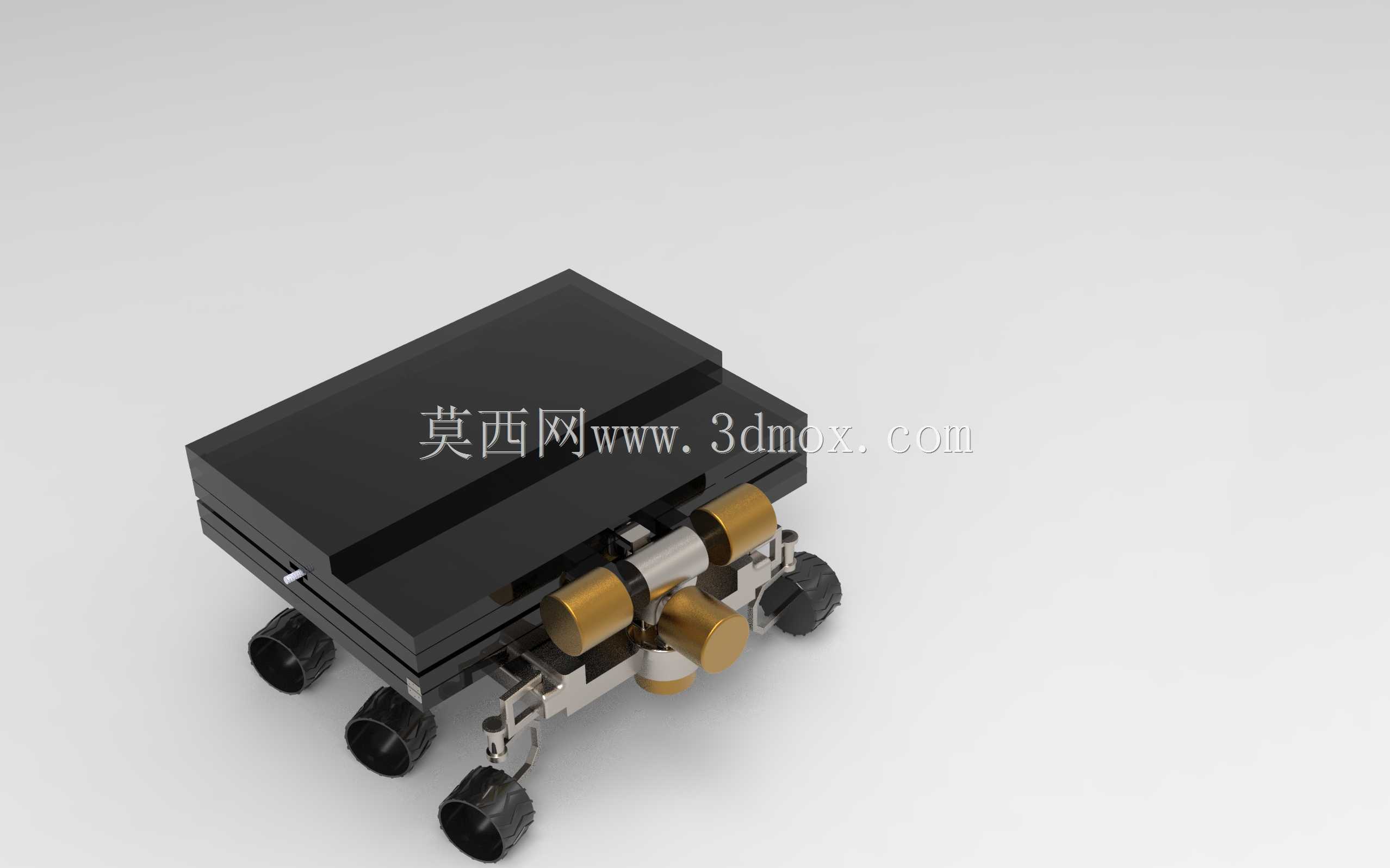

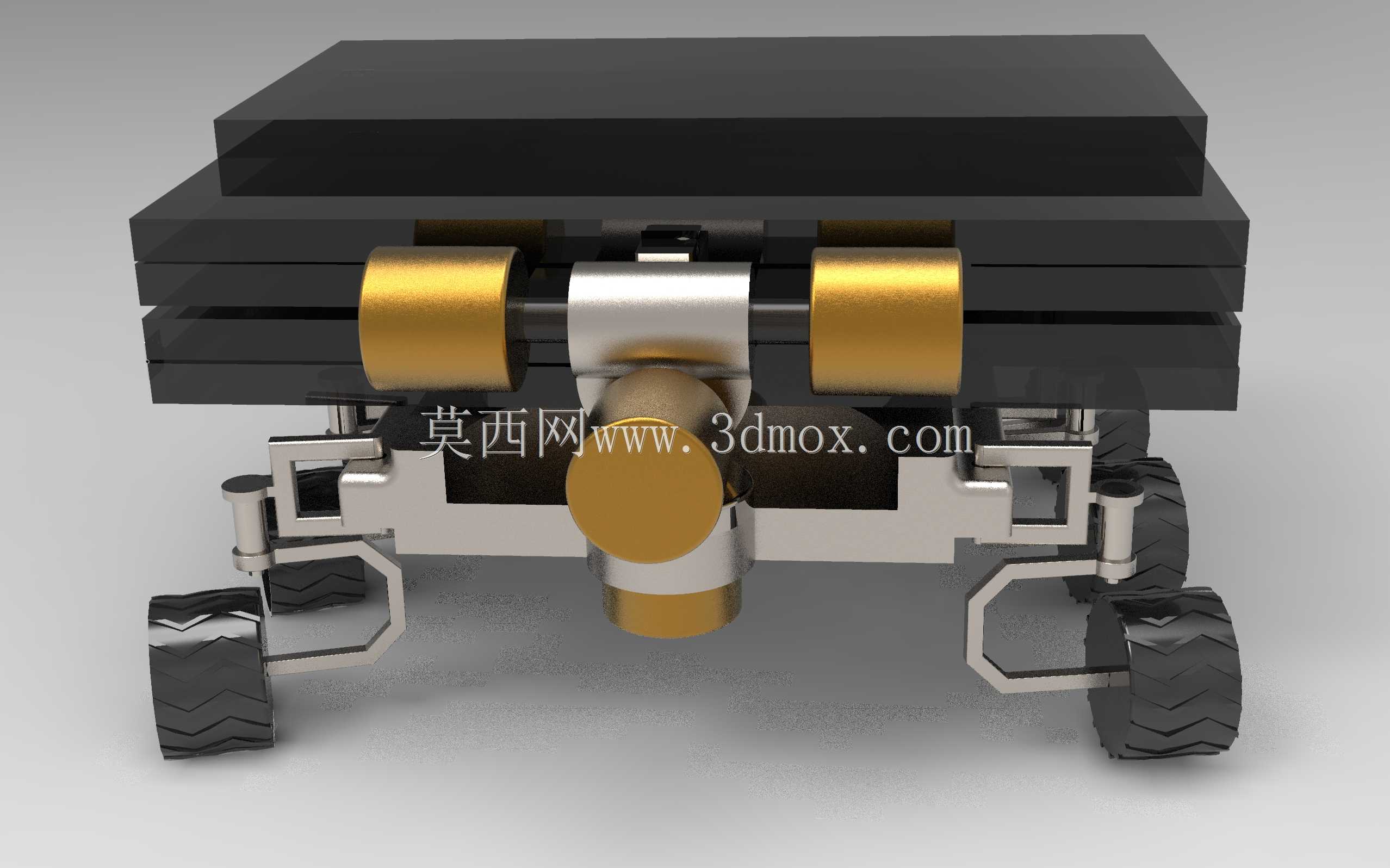

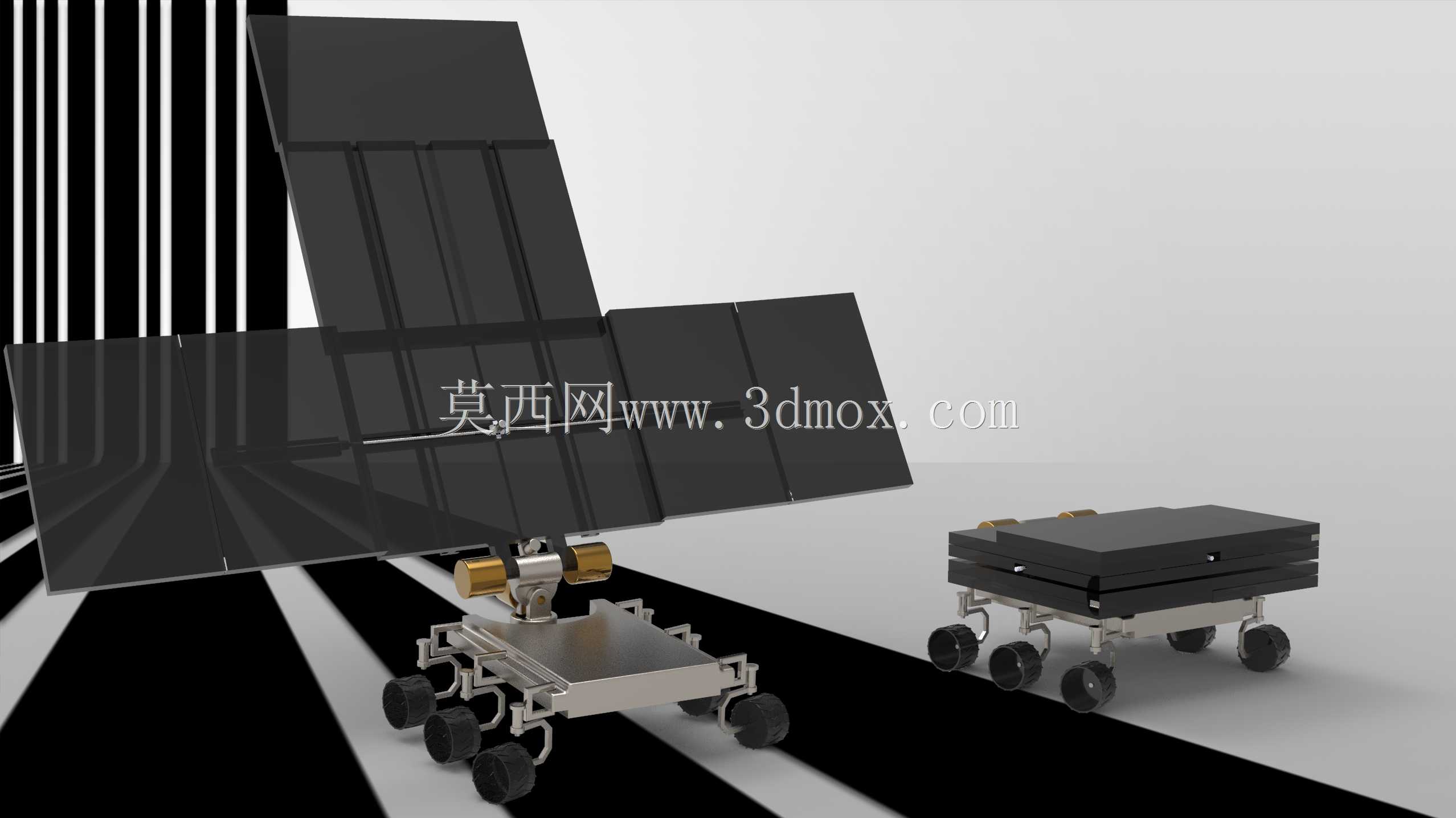

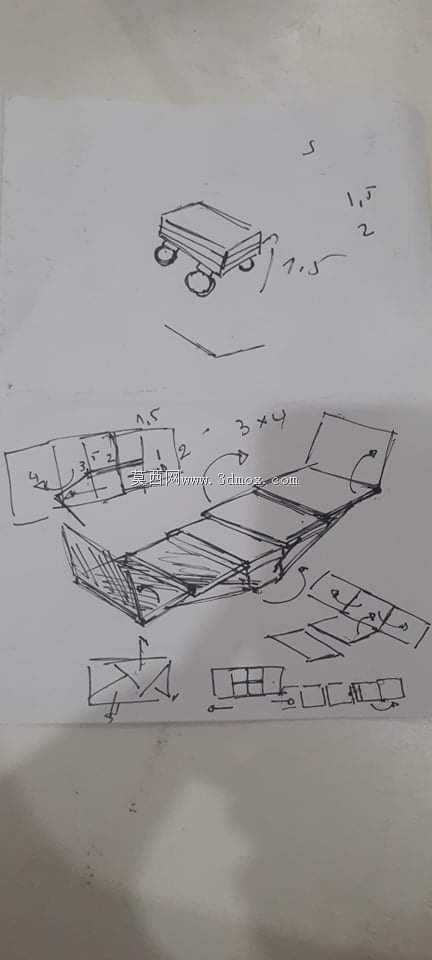

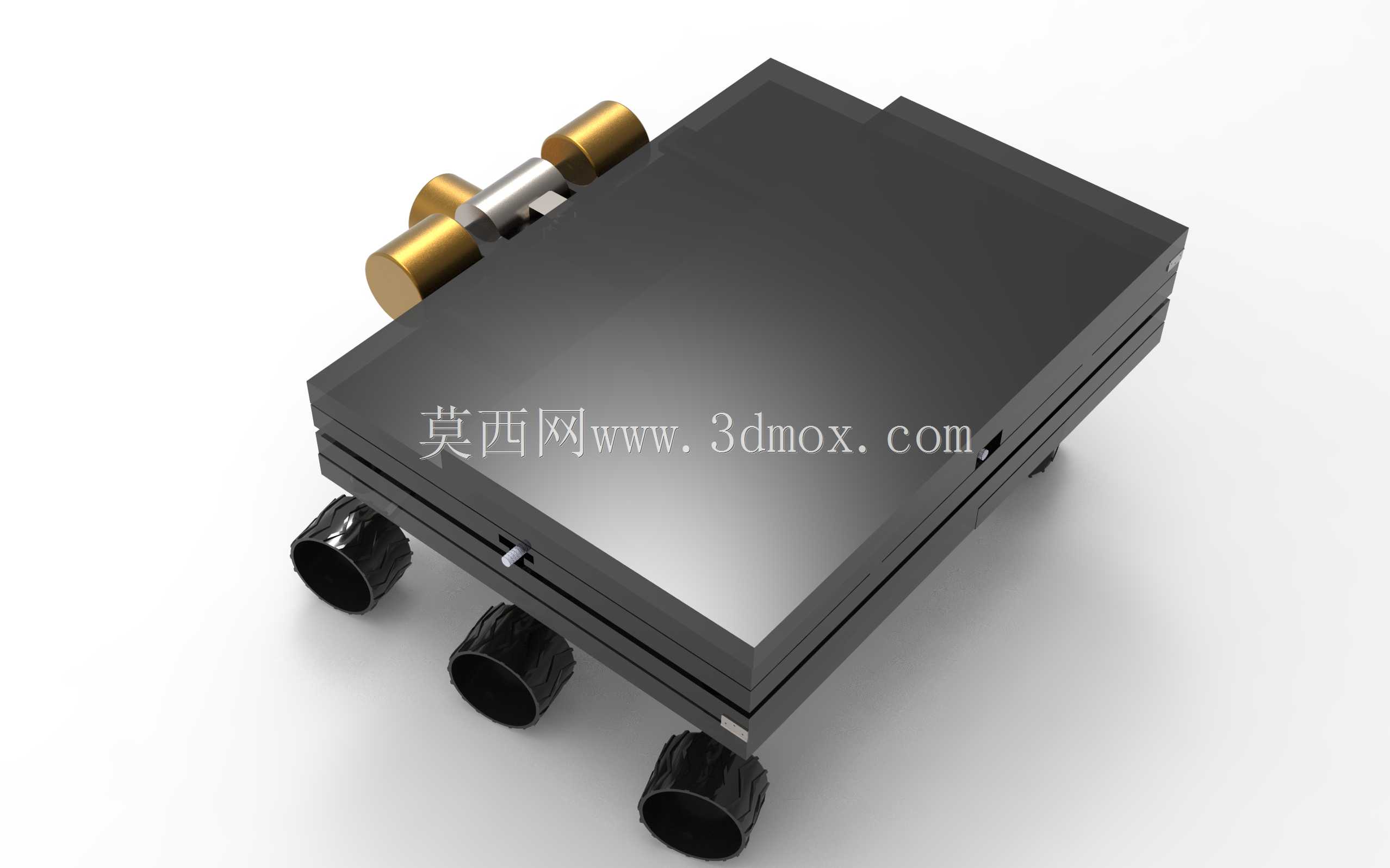

　　在安装边界的设计上，整套机构的底座采用轮式移动承载结构，六组行走轮均匀分布在底座下方，既可以在调试阶段通过移动底座完成整体机构的初始位置校准，也可以在需要的时候将整套机构移动到不同的工位完成多点位的光路校准工作，底座的安装孔位采用标准化的间距设计，能够直接适配多数光学探测设备的安装平台，不需要额外设计转接工装。镜门部分采用分层排布的结构，第一、第二、第三镜门分别对应不同的开合角度范围，当所有镜门完全闭合时，所有反射镜处于同一平面，可作为整体镜面使用，当不同镜门按照设定角度打开时，可将入射光线反射到不同的目标方向，实现单套机构完成多光路切换的功能。

　　从实际应用的角度来看，这套机构除了适配空间光学探测设备之外，也可以应用在地面的激光通信设备、光学检测仪器当中，在激光通信场景下，可通过调节不同反射镜的角度，实现激光信号在多个通信节点之间的快速切换，不需要额外增加多组固定反射镜，能够大幅缩小通信终端的体积。在光学检测场景下，可通过反射镜的微调，快速校准检测光路，减少检测前的调试准备时间。设计过程中针对传动部分的运动间隙做了专门的优化，螺钉螺母副采用消隙结构设计，柔性热敏带采用预张紧的安装方式，保证所有传动链路在正反向运动的时候都不会出现空程，确保调节精度能够满足光学系统的使用要求。同时所有的运动部件都做了轻量化处理，镜门主体采用轻质合金材料制作，在保证结构强度的前提下尽可能降低壁厚，传动构件采用工程塑料与金属结合的设计，既保证传动部件的耐磨性能，也进一步降低整体重量。整套机构的所有运动部件都预留了足够的安全行程，在调节到极限位置时会触发机械限位，不会因为超程运动造成构件损坏，同时在控制程序中也设置了软限位，双重保障机构的运行安全。
