仿真艺术书法钢笔三维结构设计

　　这款硬笔书写工具的三维结构设计，核心围绕日常书写握持手感与艺术展示双重属性展开，在结构建模阶段优先还原了传统书法钢笔的经典比例关系，笔身整体采用分段式同轴结构，从笔尖总成到笔尾端帽的各段衔接处均做了微小的锥度过渡，既保证装配时的同轴度公差，也能让握持时的指腹贴合面没有突兀的棱角。从实际应用场景来看，这类结构既可以作为量产硬笔文具的结构验证原型，也可作为文创展示类的工艺摆件数字原型，适配文具产品开发前期的结构校核、外观渲染打样需求，也能为同类型书写工具的改型设计提供结构参考。

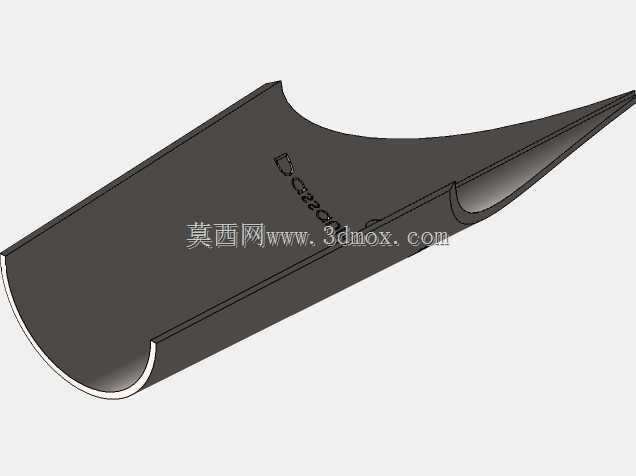

　　设计过程中首先对握持段做了人机工程层面的尺寸校核，笔身握持区的直径控制在10-12mm区间，表面做了细微的滚花纹理建模预留，对应实际生产时的防滑包覆层厚度，避免长时间书写握持时出现打滑问题。笔尖总成部分单独做了拆分建模，笔尖的铱金触点位置、笔舌的导墨槽结构都做了等比例还原，笔舌的导墨槽深度、宽度参数按照常规钢笔的供墨逻辑设置，保证后续如果做功能验证模型时，供墨通路的结构尺寸符合流体流动的基本要求，不会出现供墨不畅或者漏墨的结构缺陷。笔身的储墨仓部分预留了标准墨囊的安装空间，内部腔体的直径、长度尺寸匹配通用规格的一次性墨囊，同时也兼容螺旋式上墨器的安装边界，笔身内壁做了0.8mm的壁厚设置，兼顾结构强度与整体重量控制，避免整笔重量过大导致书写时手部疲劳。

　　笔夹结构采用了一体化的弹性钢片设计，安装位置在笔帽的侧方，笔夹的凸起弧度做了优化，既可以保证夹在笔记本、衣物口袋时的夹持力足够，也不会因为夹持力过大导致笔帽表面出现压痕。笔帽与笔身的衔接采用了插拔式结构，配合面做了1.5mm的配合长度，配合公差按照H7/g6的间隙配合设置，既保证插拔时的阻尼感适中，也能避免长期使用后出现笔帽松动脱落的问题。笔尾的端帽部分做了微凸的圆弧处理，当笔身倒置放在桌面时，端帽的圆弧面可以避免笔身滚动滑落，同时端帽与笔身的衔接处做了密封胶圈的安装槽预留，提升笔身内部储墨结构的密封性能，减少墨水挥发的问题。

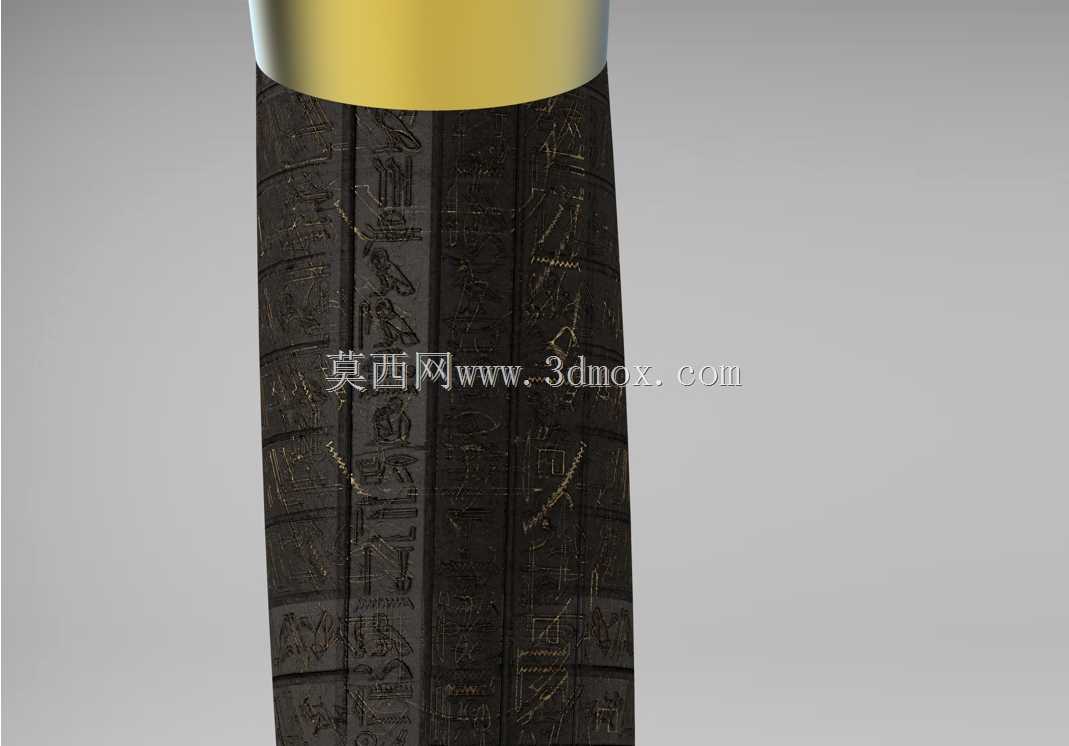

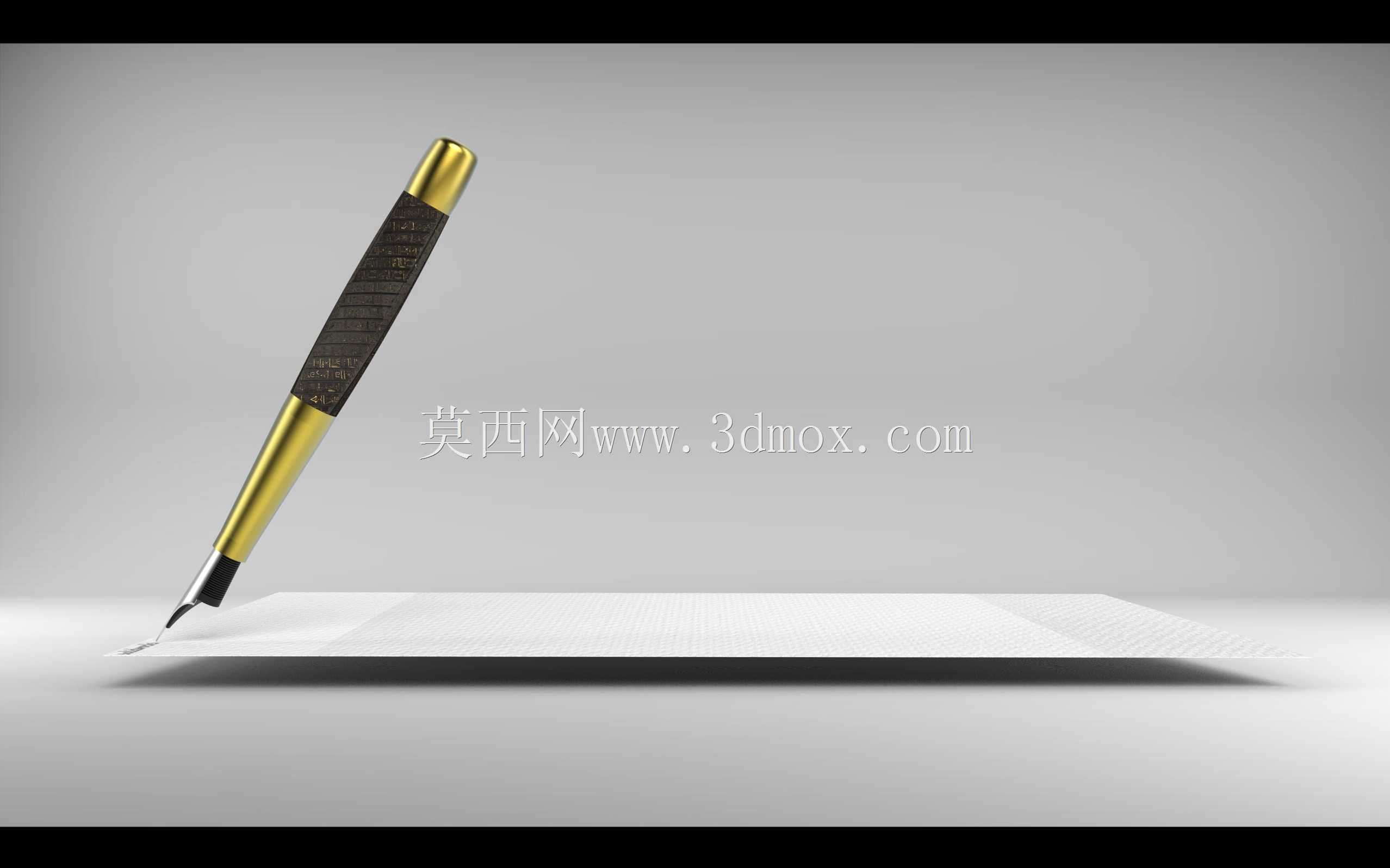

　　从渲染展示的角度，建模时对笔身各段的材质分面做了明确区分，金属笔段、塑料握持段、橡胶笔握区的面都做了单独的分层处理，方便后续渲染时赋予不同的材质属性，金属件的表面粗糙度、塑料件的哑光质感、橡胶件的柔感触感都可以通过分层的面快速调整参数。整体结构没有做多余的装饰性凸起，所有曲面过渡都采用G2连续，保证实际生产开模时的脱模顺畅，不会出现倒扣结构导致的模具加工难度提升，笔身所有的棱角位置都做了R0.3-R0.5的圆角处理，既避免加工时的应力集中问题，也能提升日常使用时的触感，不会出现锋利边缘刮手的情况。

　　在结构校核阶段，对笔身的重心位置做了模拟调整，整笔装配后的重心控制在握持区前方5mm左右的位置，符合硬笔书写时的重心分布要求，长时间书写不会因为重心靠后导致的运笔费力问题。各零部件的装配顺序按照实际生产的装配流程做了干涉检查，所有配合面之间都预留了合理的装配间隙，没有出现静态干涉或者运动干涉的问题，笔帽插拔、笔尖总成更换、墨囊更换的运动路径都做了模拟验证，保证各操作动作的顺畅性。
