多腔锥形件注塑模具结构设计

　　这套多腔锥形件注塑模具主要面向日用小尺寸锥形塑料件的批量注塑生产场景，常见于化妆品包装内托、小型工业锥形护帽、灯饰锥形配件这类对成型一致性要求较高的制品生产环节，适配卧式注塑机的安装规格，整体模架采用标准龙记模架基准设计，安装边界匹配200吨级以内注塑机的拉杆间距、定位圈尺寸与浇口套适配规格，整体闭合高度控制在320mm范围内，开模行程预留180mm足够脱出制品与流道凝料。从设计思路来看，首先针对锥形制品的脱模特性，型腔采用整体嵌入式结构，避免拼接缝在制品锥形外表面留下夹线，四个型腔对称排布在模具中心两侧，进胶采用侧浇口形式，开设在分型面位置，浇口尺寸匹配PE、PP这类常用软性塑料的充模流速，避免浇口处应力集中导致制品变形。

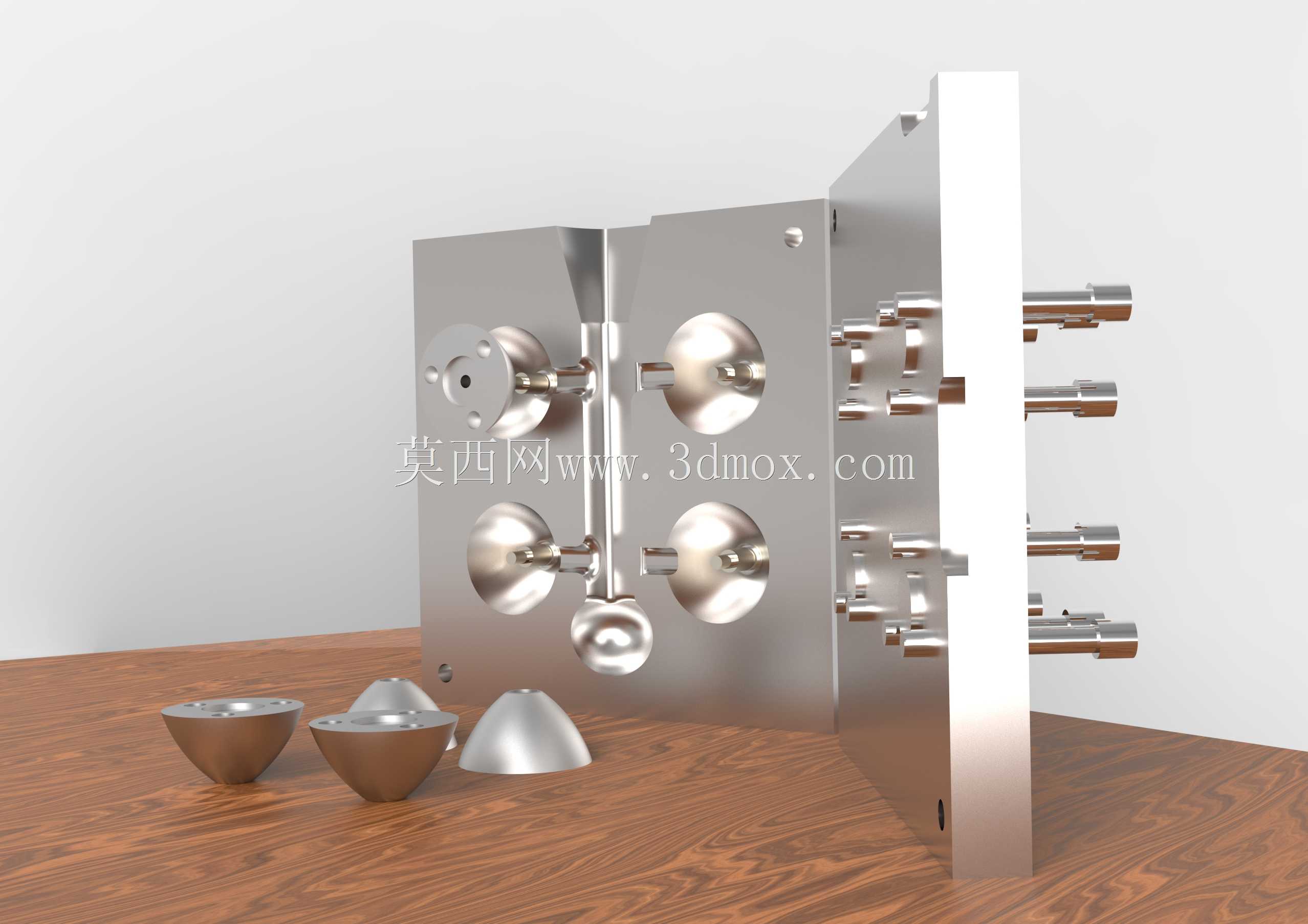

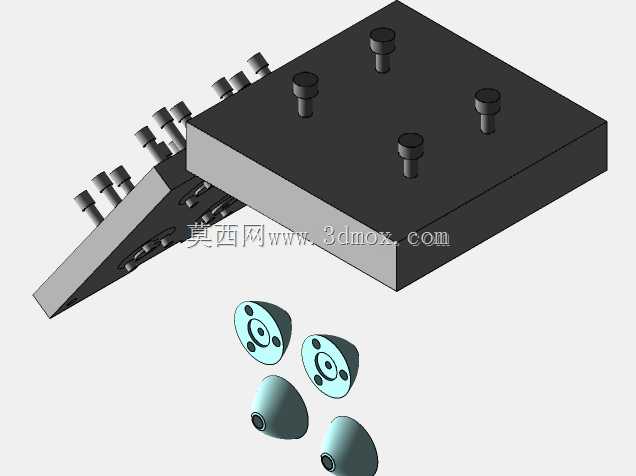

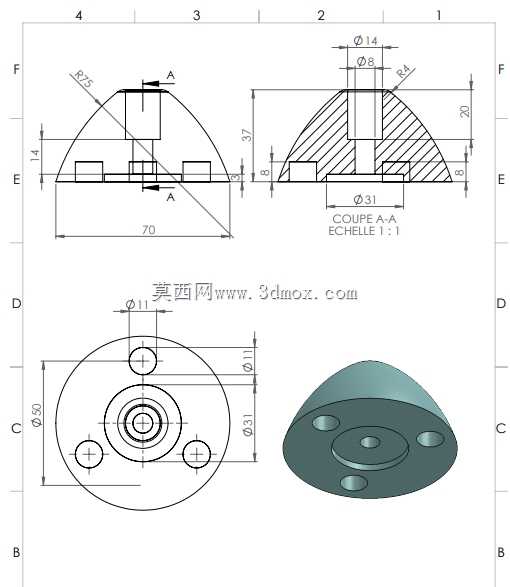

　　冷却回路围绕型腔圆周排布，距离型腔壁12mm设置环形冷却水道，水道直径8mm，保证四个型腔的冷却速率一致，避免不同模腔的制品收缩率出现偏差。建模阶段先在SOLIDWORKS中绘制制品的三维实体，先确定锥形件的拔模斜度为1.5度，满足脱模要求不出现粘模情况，之后拆分型芯与型腔零件，依次绘制动模板、定模板、导柱导套、顶杆、复位杆、浇口套、定位圈等标准件，装配完成后做干涉检查，确认开模顺序下各零件运动无卡滞，顶出机构采用顶杆顶在制品底部端面，顶杆排布避开制品外观面，顶出行程设置为40mm，保证制品完全脱离型芯。后续渲染环节将模型导入KeyShot中，赋予模架金属材质、型腔抛光钢材质、制品半透明塑料材质，还原模具实际装配后的真实状态，

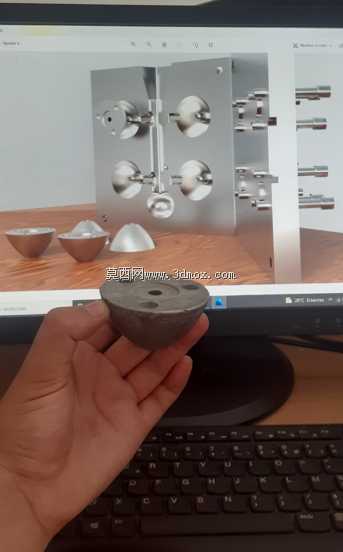

　　方便设计评审阶段直观查看结构排布是否合理。这套模具的核心特性在于多腔对称排布的平衡式流道设计，能够保证四个模腔同时充模，减少制品飞边、缺胶的不良率，型芯部分采用整体磨削加工，保证锥形内孔的同轴度误差控制在0.02mm以内，满足制品的装配精度要求，导柱导套设置在模架四个角位，合模定位精度达到0.01mm，避免合模错位导致型腔碰伤。
