带弹簧复位结构的立式复合工装

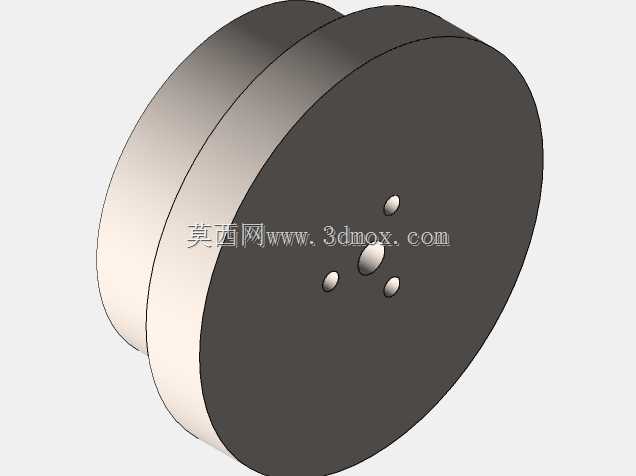

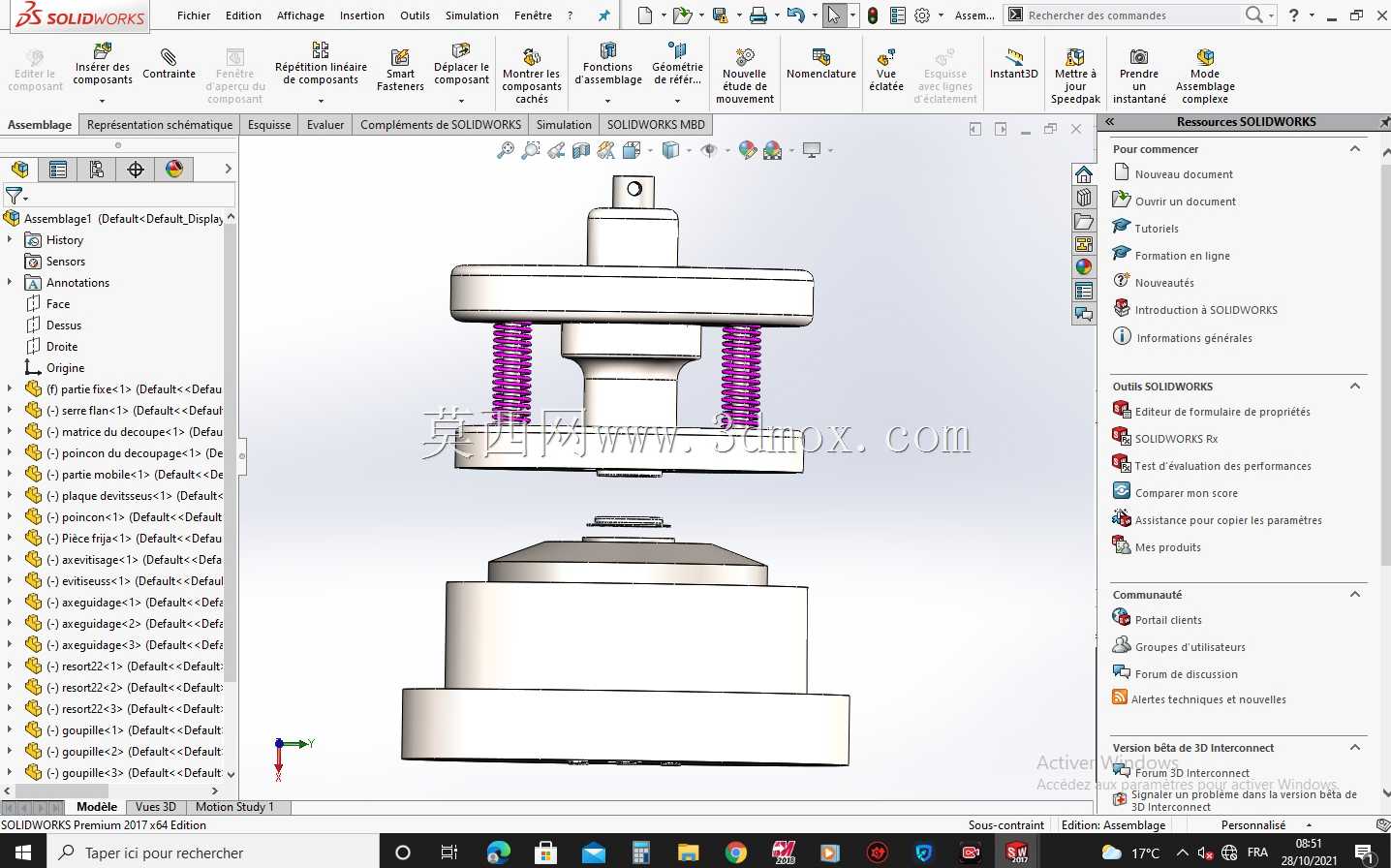

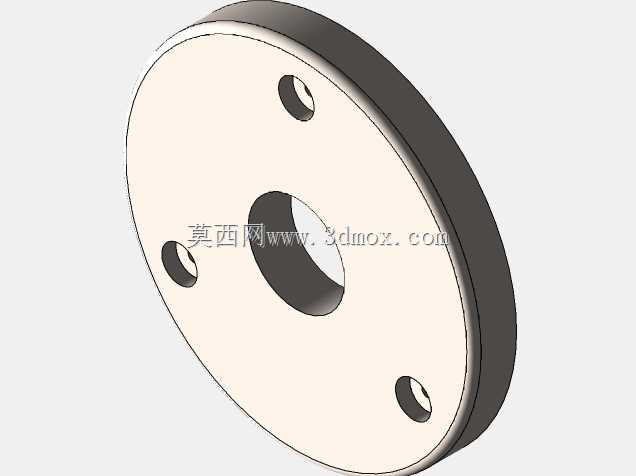

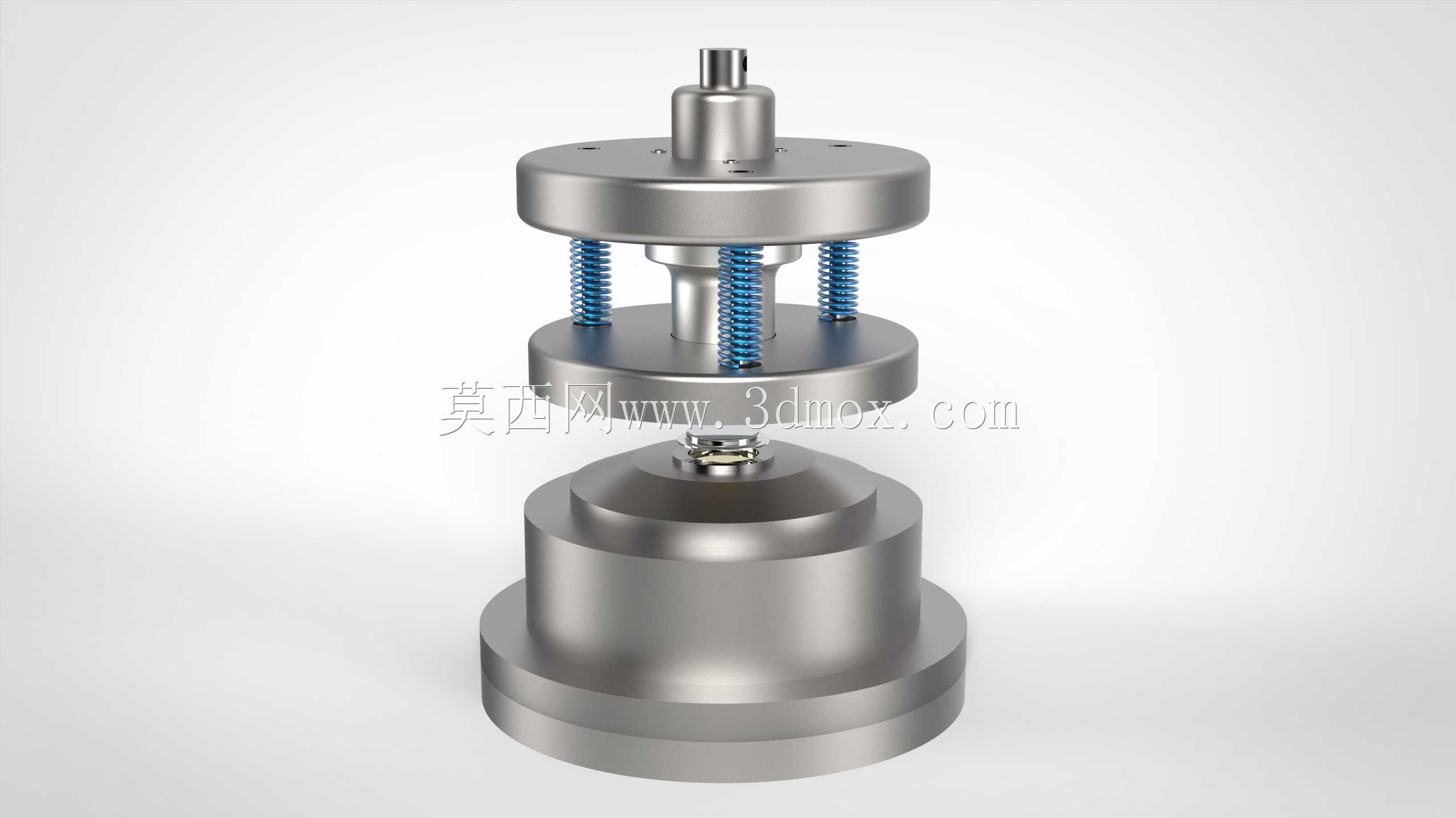

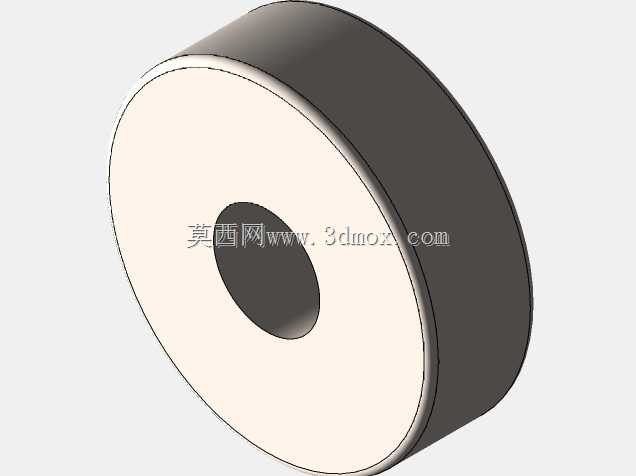

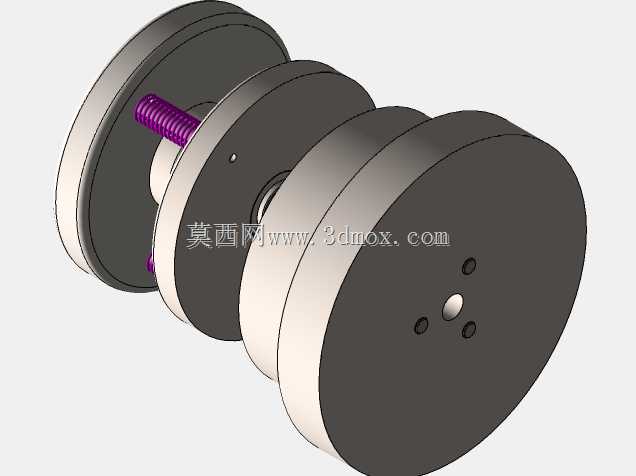

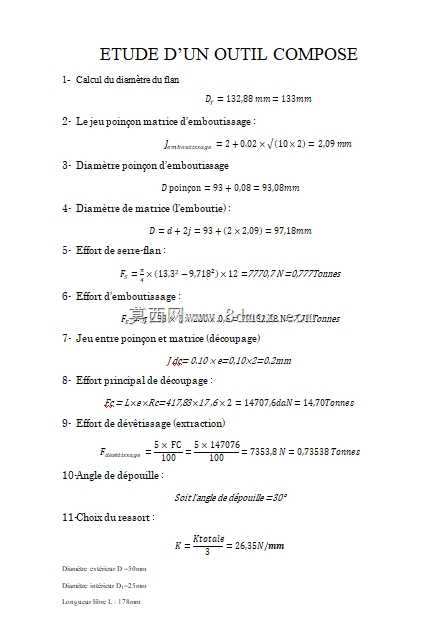

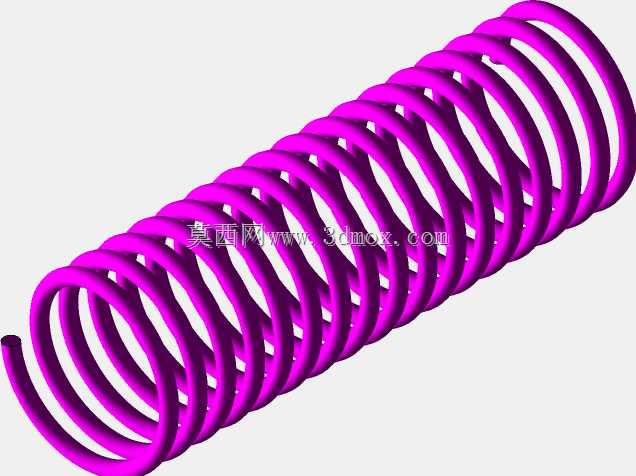

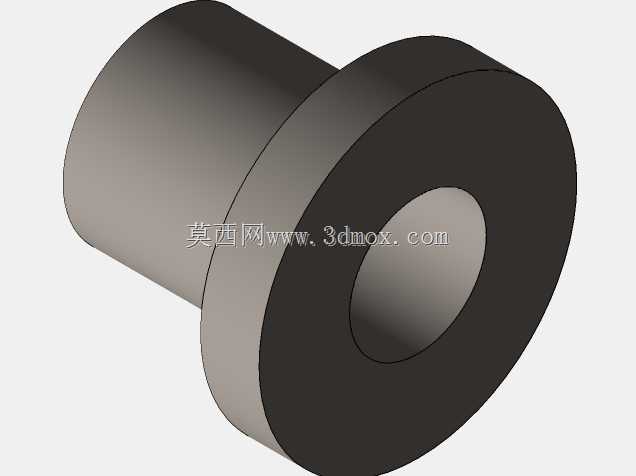

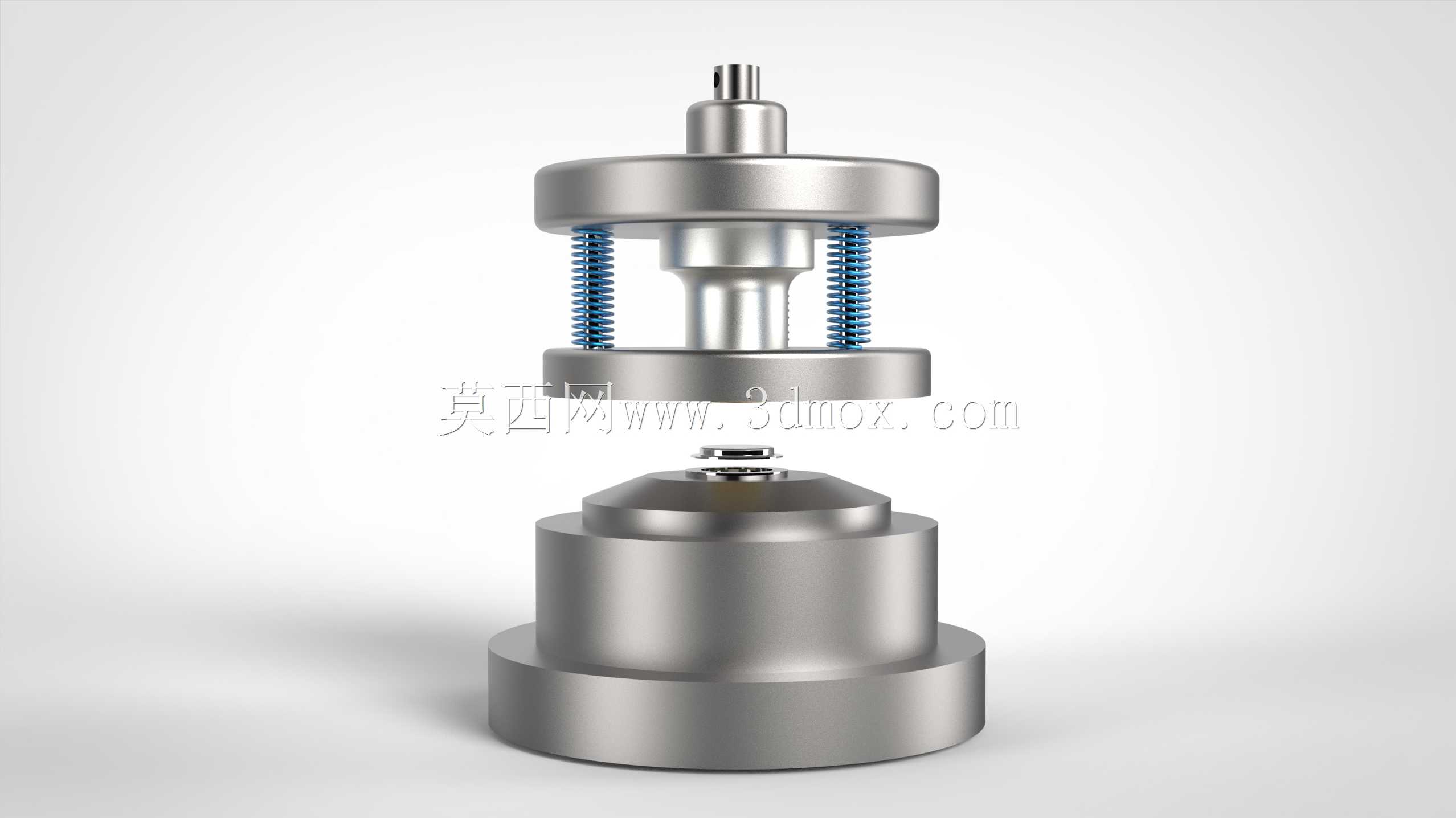

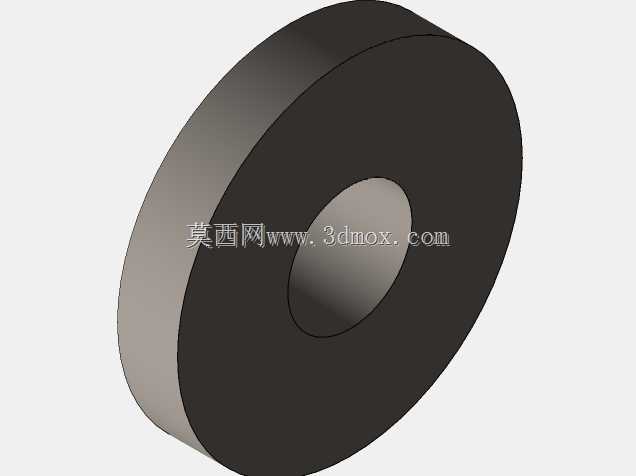

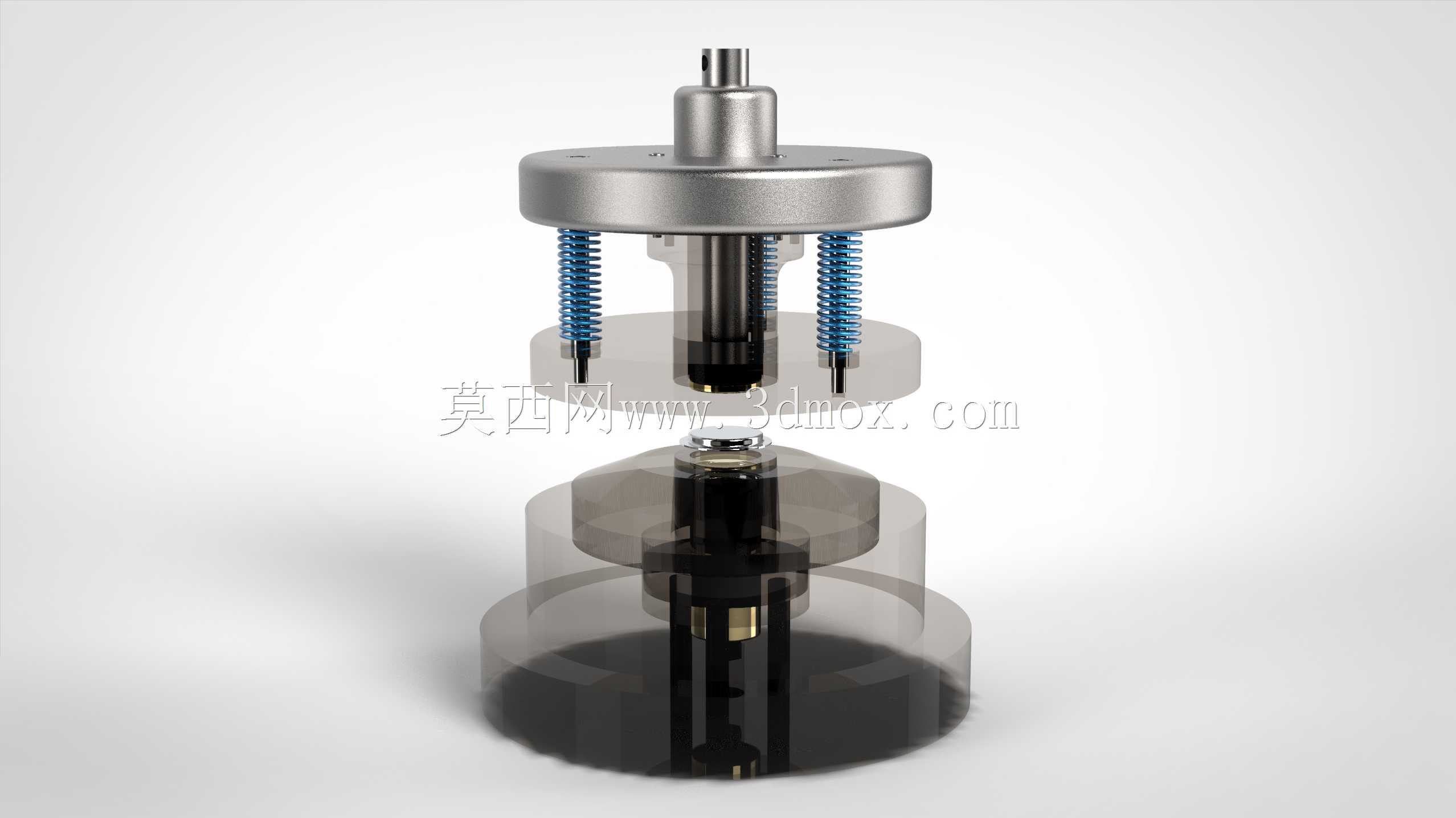

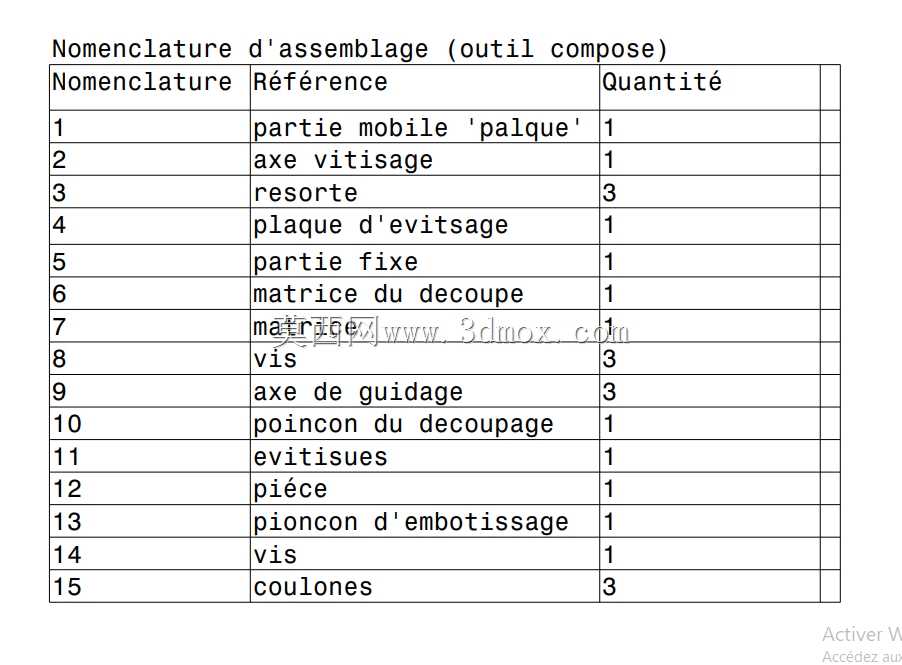

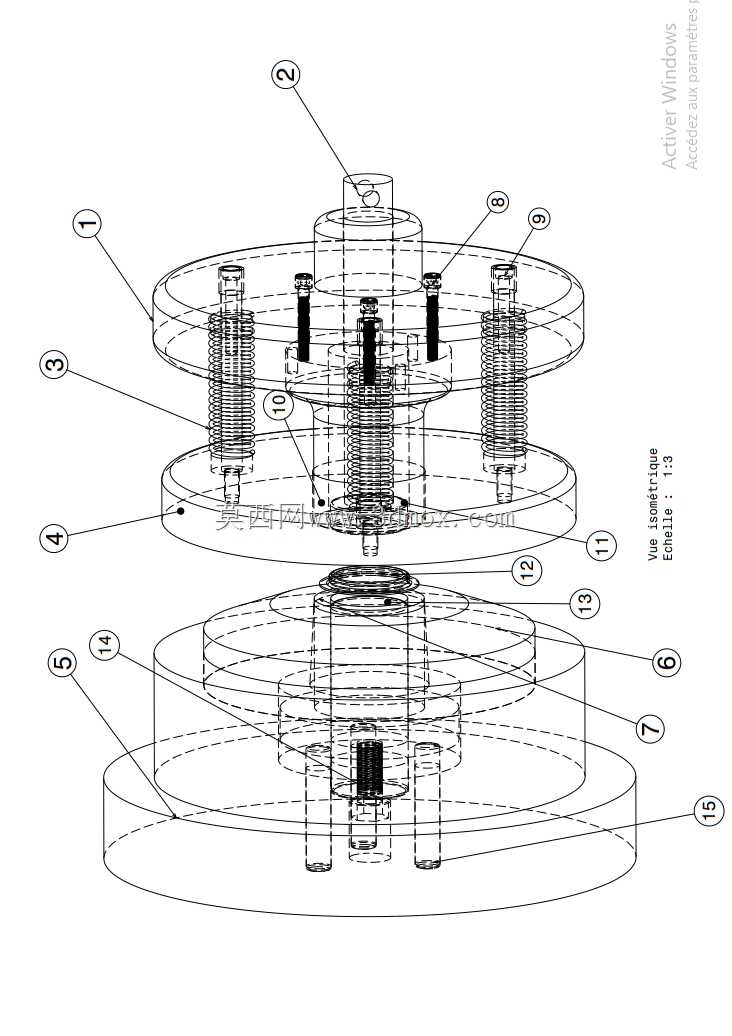

　　这款立式复合工装主要面向小尺寸精密零部件的压装、铆接工序场景，常见于3C电子小五金件、微型轴承组件、通讯连接器插针的装配工位，可直接集成在半自动装配台或者小型自动化流水线的单工位模组上，替代传统手动压合工具提升装配一致性。从结构布局来看，整体采用上下同轴的立式排布，底部为一体式铸造的厚重基座，基座底面做了平整铣削处理，可直接通过T型槽螺栓固定在标准工作台面上，安装边界控制在直径120mm的圆形区域内，总高度不超过180mm，不会占用过多工位空间，适配多数小型装配台的台面尺寸预留要求。上部的压头组件通过周向均匀分布的三根圆柱压缩弹簧实现自动复位，弹簧的预压量在设计时做了精准计算，空载状态下可保证压头自动回退到上限位，

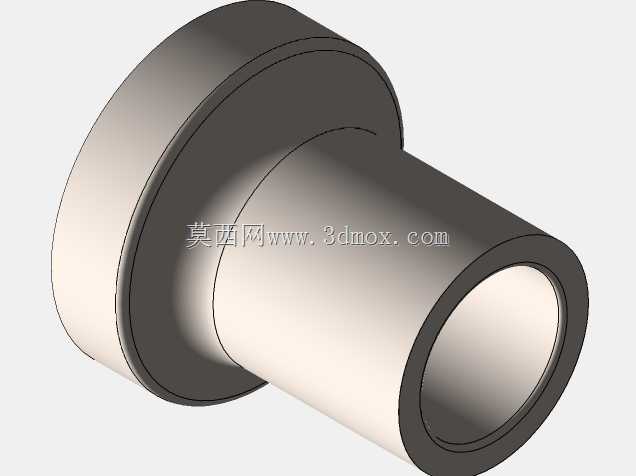

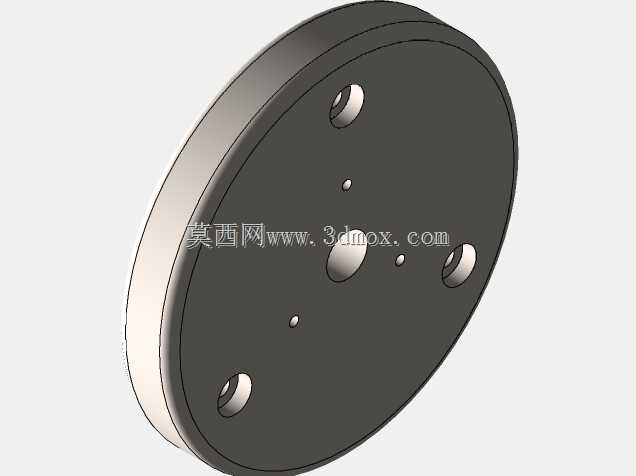

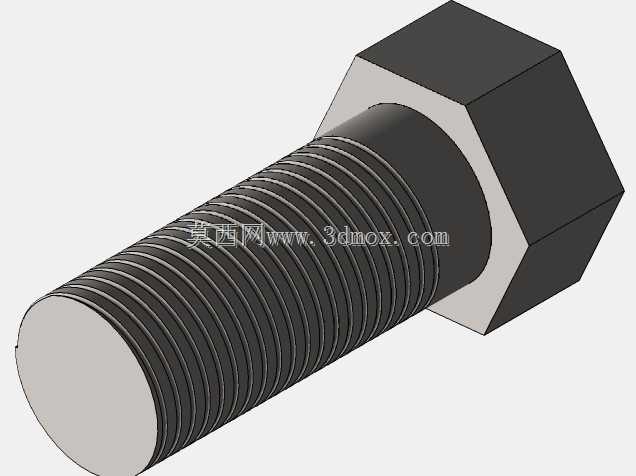

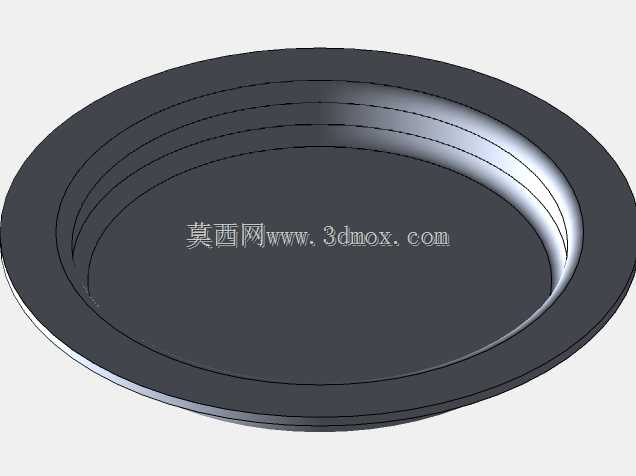

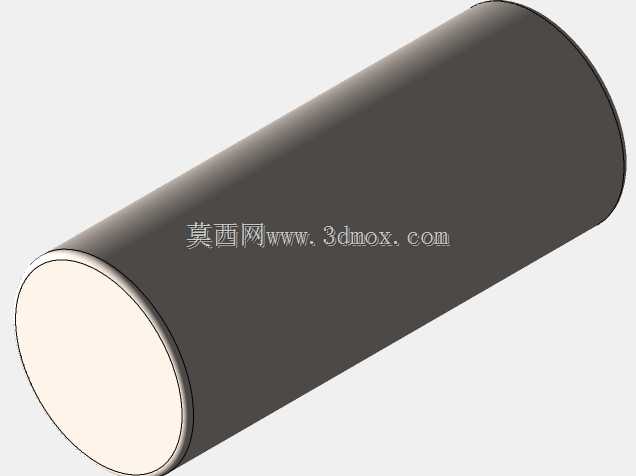

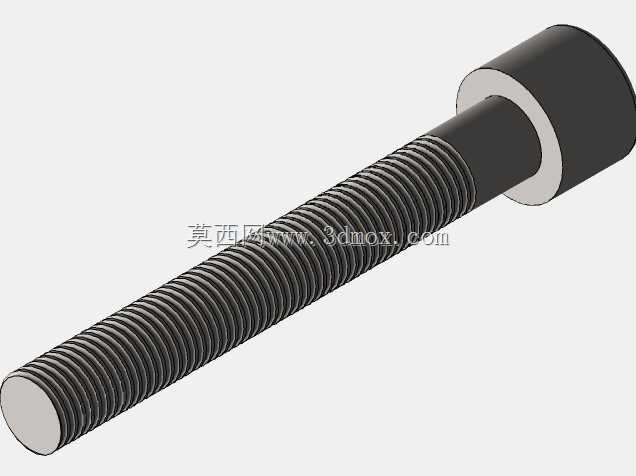

　　无需额外设置复位驱动结构，简化了整体动力配置，仅需在顶部压杆处连接小型气缸或者手动压杆即可输出压合动作。压头与下模座的同轴度通过中间的导向柱保证，导向柱与上下安装板的配合公差选H7/g6间隙配合，既保证压合过程中无径向窜动，又避免配合过紧出现卡滞问题，压合行程控制在25mm范围内，可适配总高度在10-30mm之间的小型工件压装需求。设计过程中优先考虑了工装的快换需求，下模座采用沉头螺钉固定在基座上，更换不同工件时仅需拆卸4颗固定螺钉即可替换对应仿形下模，压头部分也采用了快拆式的螺纹连接结构，无需拆解整个上部支架就能更换不同规格的压头，大幅缩短产线换型的调试时间。周向布置的弹簧外侧没有额外设置防护罩，

　　是因为该工装的压合力设计上限为500N，弹簧不会出现过载崩出的风险，同时开放式的结构方便日常清理工位上掉落的金属碎屑，避免碎屑卡入弹簧间隙影响复位精度。基座的侧面预留了两个M6的螺纹孔，可用于安装工件到位检测传感器的支架，方便后续接入自动化控制系统，实现压装工序的防错检测，避免出现工件漏放、压装不到位的不良品流出。压合工作面的粗糙度控制在Ra1.6以内，防止压合过程中刮伤工件表面，对于外观要求较高的电镀五金件，还可以在压头和下模接触面粘贴优力胶垫进一步保护工件表面。整个工装的受力路径经过优化，压合时的作用力直接沿着中心导向柱传递到底部基座，不会对侧边的弹簧安装柱产生额外的侧向弯矩，延长了弹簧和导向结构的使用寿命，

　　日常维护仅需定期在导向柱表面涂抹少量锂基脂润滑，每半年检查一次弹簧的预紧力是否出现衰减即可，维护成本极低。在实际车间使用场景中，这类工装常搭配手动压力机用于小批量试生产阶段的零部件装配，也可以多组并排安装在转盘式自动化装配机上，配合自动上下料机构实现全自动化压装作业，针对不同的压装力需求，仅需更换不同刚度的复位弹簧即可适配，无需改动主体结构，具备较强的通用性。
