斯堪尼亚4x2栏板载货运输卡车结构

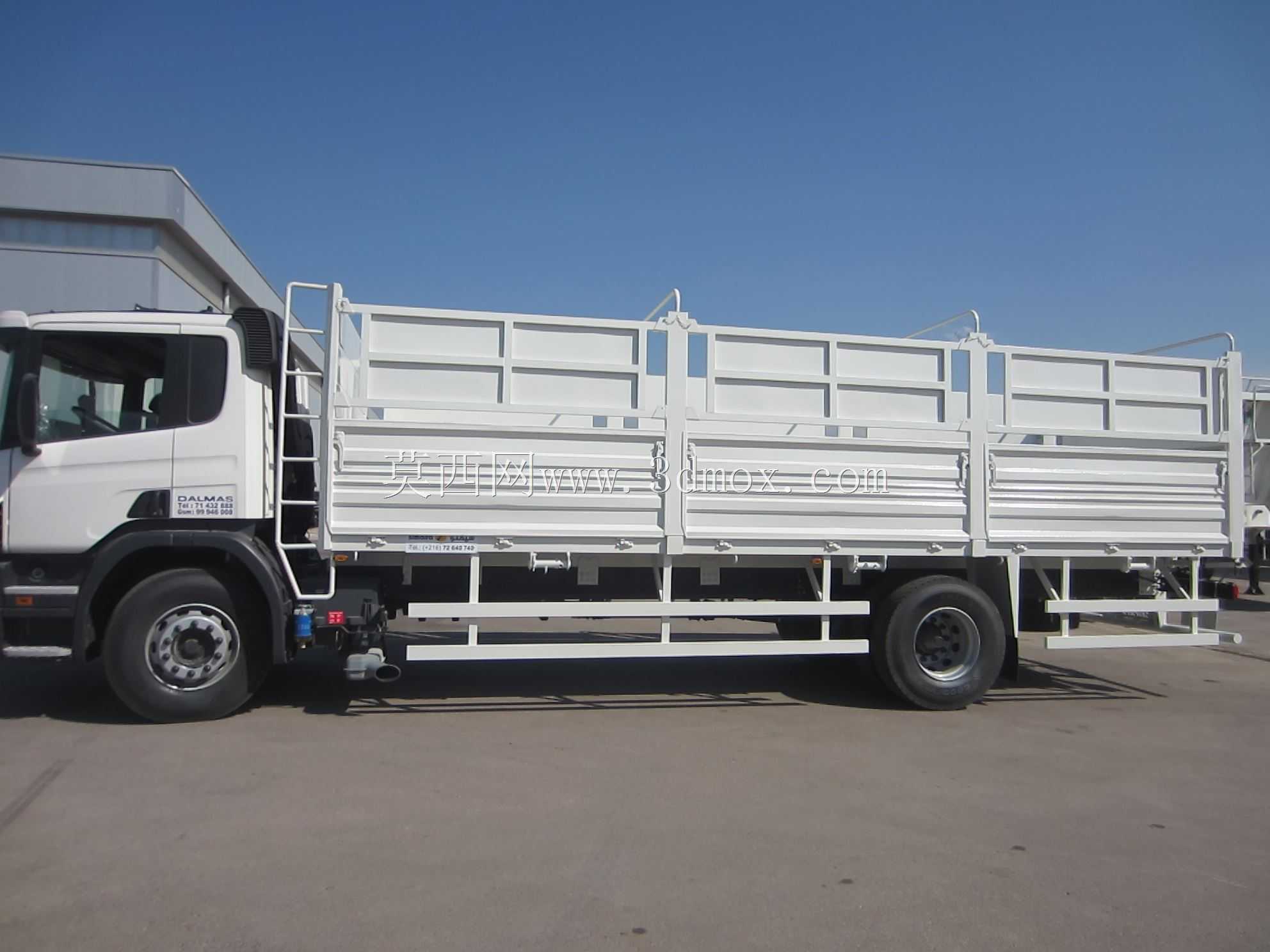

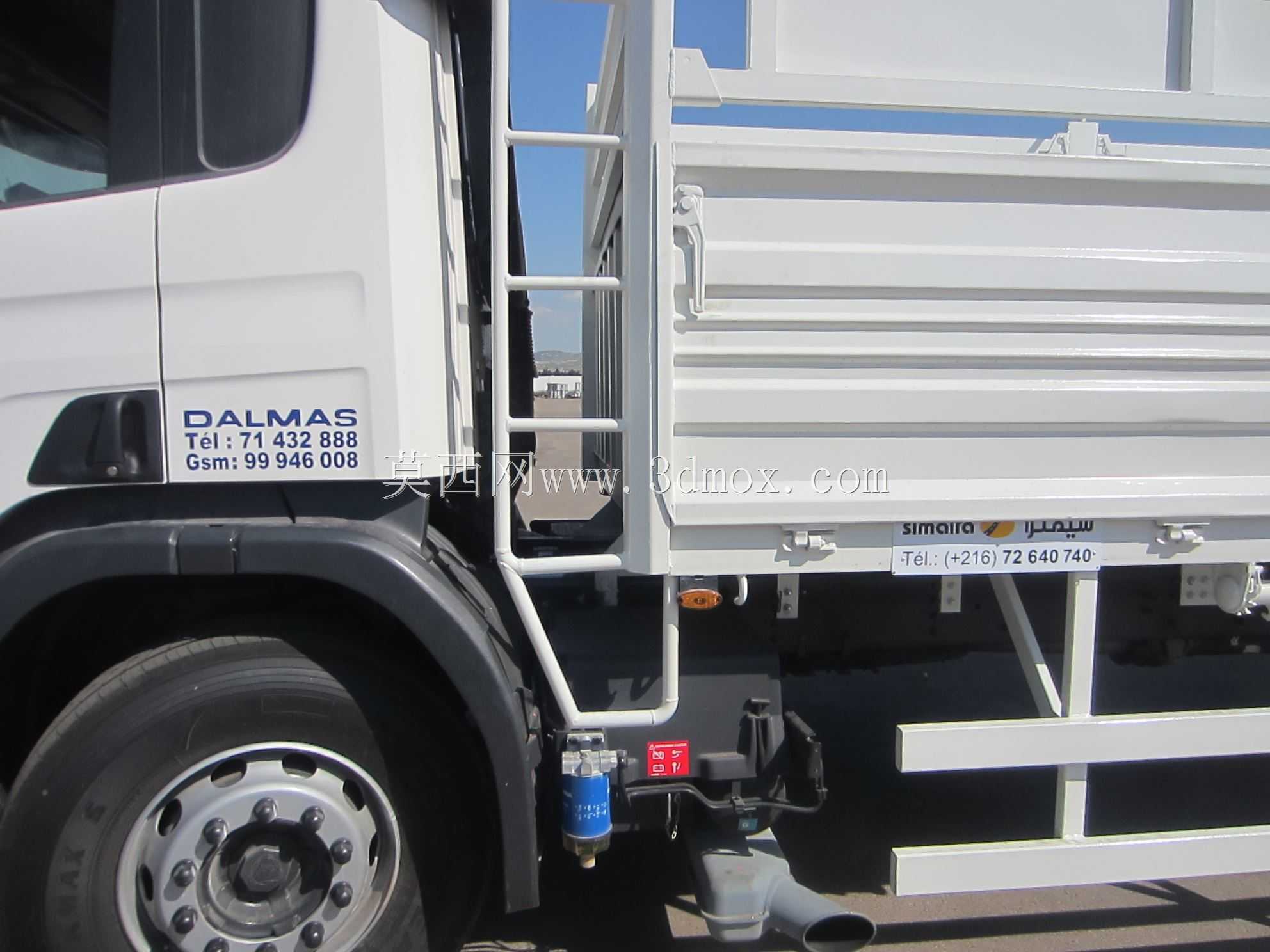

　　这款4x2驱动形式的栏板式载货卡车，主要面向城配干线散杂货物运输场景，适配建材、农副货品、工业零部件等多类普货的中短途转运需求，在市政维保、商贸流通、厂区物料周转领域都有较高的应用覆盖率。从结构设计逻辑来看，整车采用4x2的驱动布局，单转向桥加单驱动桥的配置，既兼顾了城市道路、乡镇非铺装路面的通过性，也能在合规载重范围内控制整车整备质量，降低运营过程中的能耗表现。驾驶室侧面预留的登车梯结构，采用圆管折弯焊接成型，踏步间距控制在320mm以内，扶手与驾驶室侧围的安装点预留了足够的缓冲间隙，避免车辆行驶过程中梯架与驾驶室钣金产生干涉异响，梯架表面做镀锌防锈处理，适配户外雨雪天气下的长期使用需求。栏板货厢采用瓦楞式侧板结构，

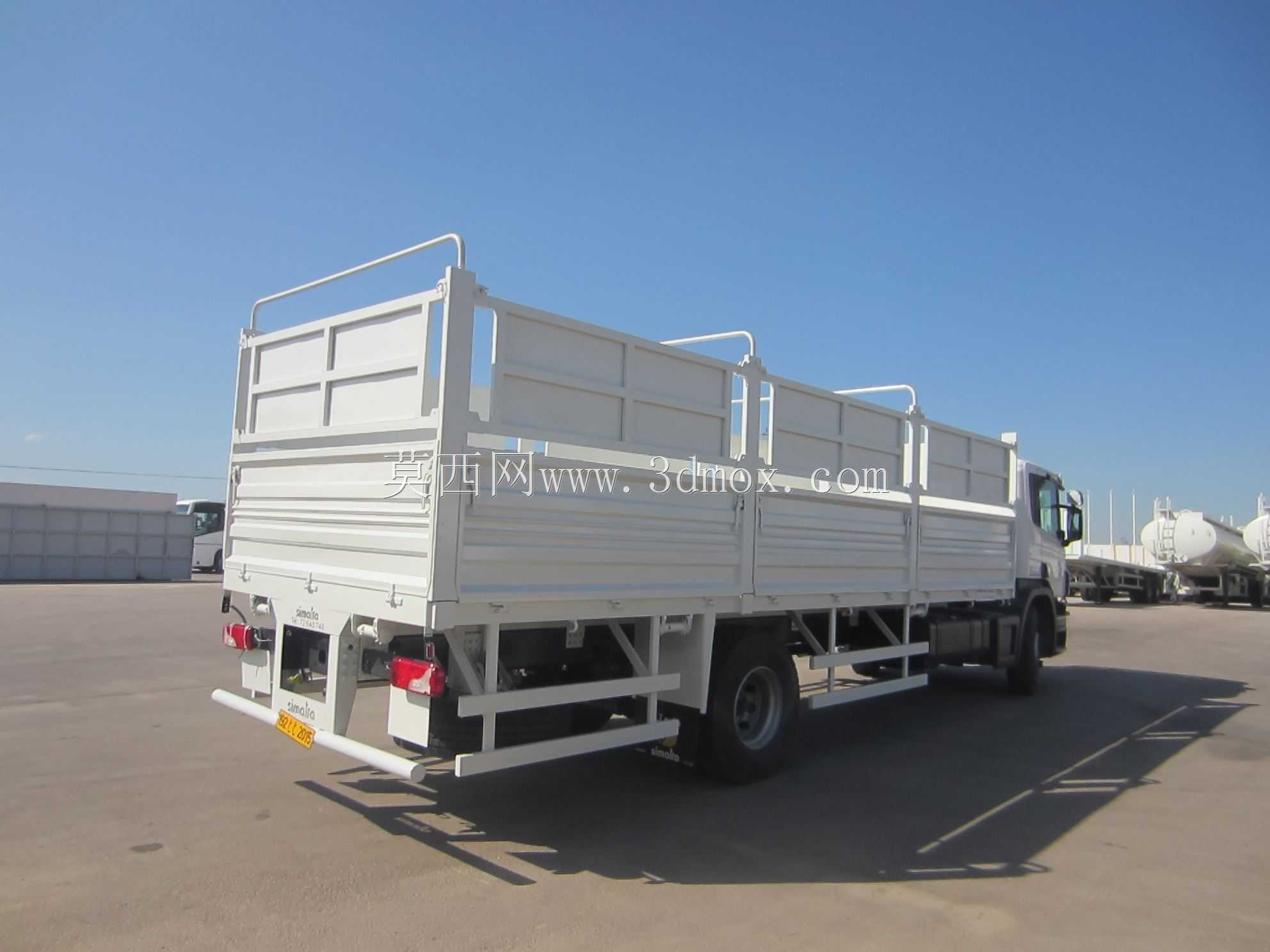

　　侧板通过侧边铰链与货厢底架连接，可实现侧向完全翻开，配合尾部可放倒的栏板结构，能够满足叉车从侧面、尾部多方向装卸货物的需求，货厢边板的锁止结构采用偏心凸轮式锁钩，锁止状态下能提供足够的压紧力，避免运输过程中栏板受货物挤压意外开启。底盘部分的布局充分考虑了后期维保的便利性，空气干燥罐、制动气路阀体都布置在车架外侧的易操作位置，不需要拆解过多护板即可完成常规检查与滤芯更换作业；车架纵梁采用变截面冲压成型，在驾驶室下方的受力较小区域做减薄处理，在货厢承载区域采用双层板加强结构，平衡了整车自重与承载强度的需求。车轮配置的钢制轮毂搭配重载型子午线轮胎，轮端的螺栓孔位分布符合商用车通用安装标准，后期更换轮胎、轮端维保都能适配通用维修工装。

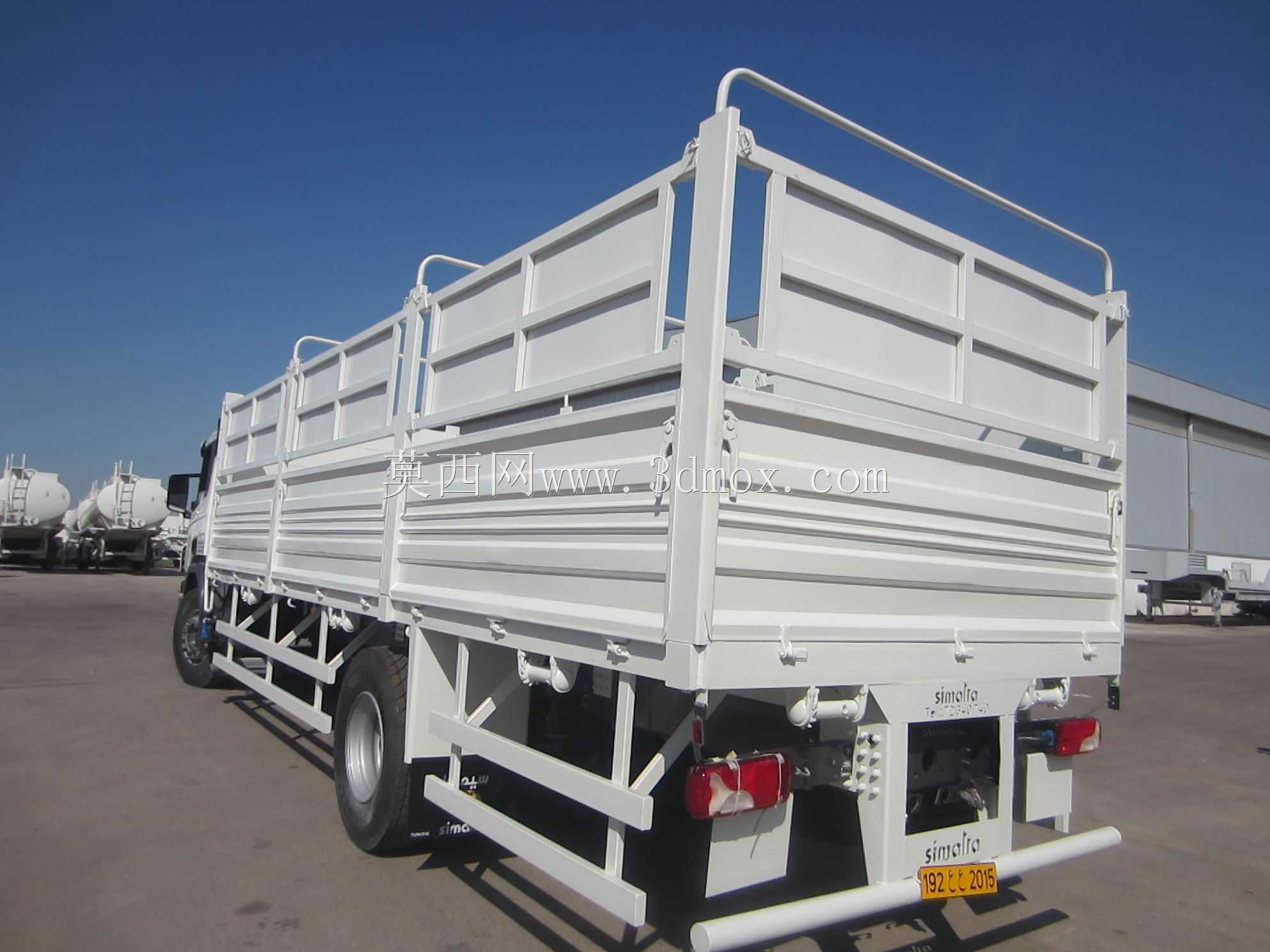

　　侧防护栏采用矩形管焊接结构，安装位置符合商用车侧防护的安全高度要求，既能够避免小型非机动车、行人意外卷入车底，也能对底盘侧面的管路、阀件起到一定的防护作用，避免行驶过程中飞溅的碎石击伤气路、油路管线。整车的外形尺寸边界严格遵循公路货运车辆的外廓尺寸限制，整车宽度控制在2.55m以内，栏板高度匹配合规载货的高度要求，转向轮的最大转角设计预留了足够的转弯半径余量，在城市狭窄道路、厂区内部通道转弯时不需要多次倒车调整即可完成转向操作。驾驶室与货厢之间预留了150mm左右的安全间隙，避免车辆重载行驶过程中车架发生挠曲变形时，货厢前端与驾驶室后围发生碰撞干涉，间隙位置可根据后期使用需求加装篷布架、储物工具箱等附加装置，

　　安装点可直接利用车架纵梁上预留的标准螺纹孔，不需要额外在纵梁上打孔破坏结构强度。货厢底架采用纵横梁交错的焊接结构，横梁间距控制在400mm以内，能够均匀分散货物的集中载荷，即使装载金属型材、设备配件这类点载荷较大的货物，也不会出现底架局部变形的问题。
