半挂车连接用主销结构三维设计

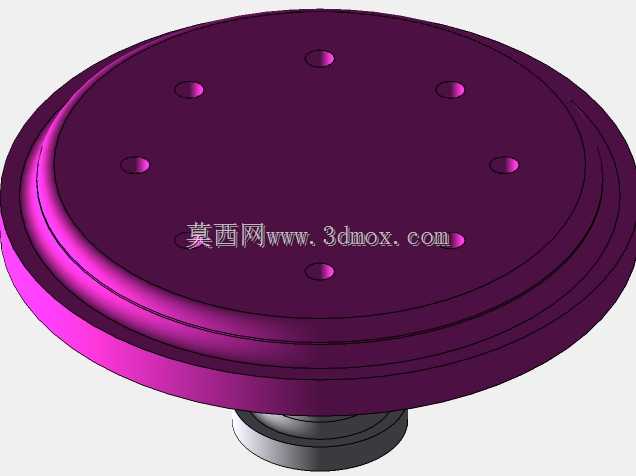

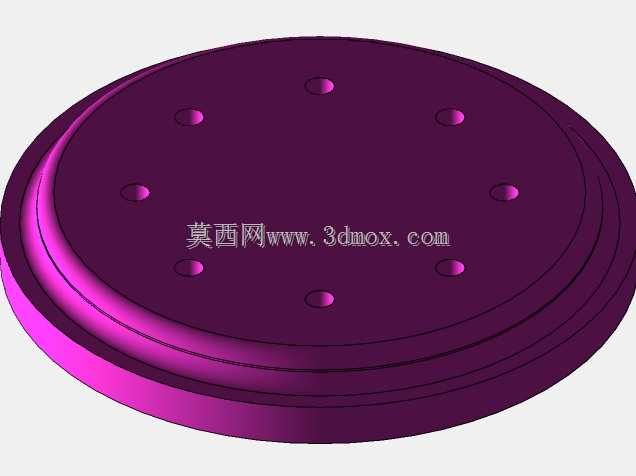

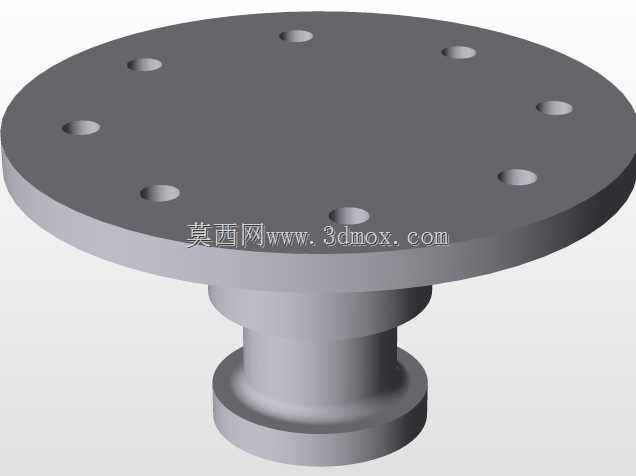

　　在公路货运半挂车的牵引连接系统中，主销是承担整车牵引力传递、铰接转向功能的核心受力部件，直接决定半挂列车行驶过程中的连接可靠性与转向安全性，其结构设计合理性直接影响整车运营的安全冗余。本次设计的主销结构，适配常规公路货运半挂车与牵引车头的牵引座匹配需求，主要应用于干线物流运输、工程物料转运等场景下的半挂列车铰接部位，承担行驶过程中纵向牵引力、横向转向力以及复杂路况下的冲击载荷传递作用。从功能特性来看，该主销采用法兰盘式安装结构，上部法兰盘面均匀布置7个安装沉孔，可通过高强度螺栓与半挂车车架前端的牵引板实现刚性固定，下部销轴段为标准圆柱结构，可与牵引座的锁止机构完全啮合，实现半挂车与牵引车头的可靠铰接，

　　既能够传递牵引车头输出的纵向驱动力与制动力，也可在车辆转向时允许半挂车相对于牵引车头完成一定角度的回转动作，满足列车转弯、变道等行驶工况的铰接需求。设计过程中首先结合半挂车牵引连接的载荷工况进行受力核算，销轴段直径匹配主流50号牵引座的啮合尺寸要求，保证与现有主流牵引座的通用互换性，避免出现匹配卡滞或间隙过大导致的行驶冲击问题；法兰盘的外径尺寸结合半挂车前端牵引板的常规安装边界设定，盘面的安装孔采用沉孔设计，螺栓紧固后头部完全沉入沉孔内部，不会突出法兰盘面，避免安装后与牵引座上平面产生运动干涉，同时沉孔的深度匹配常用高强度螺栓的头部高度，保证螺栓紧固后连接面完全贴合，不会出现局部应力集中。

　　法兰盘与下部销轴的过渡位置采用大圆角过渡结构，避免直角过渡带来的应力集中问题，在车辆承受颠簸路面的冲击载荷时，过渡区域不会因应力突变产生疲劳裂纹，提升部件的疲劳使用寿命。销轴段的长度尺寸匹配牵引座锁止机构的啮合深度要求，保证锁止机构完全闭合后，销轴的啮合长度满足载荷传递要求，不会出现脱出风险；销轴下端设计有小直径导向段，在半挂车与牵引车头对接时，可借助导向段顺利导入牵引座的锁止卡口，降低驾驶员对接操作的对位难度，提升挂接操作的顺畅度。从安装边界来看，该主销安装时仅需在半挂车牵引板对应位置加工与安装孔位置匹配的螺栓过孔，将主销从牵引板下方穿入后，在牵引板上方通过法兰盘定位，穿入螺栓按规定扭矩紧固即可完成安装，

　　不需要对牵引板进行额外的焊接或大面积切削加工，安装工艺简单，后期维护更换时也可单独拆卸，无需破坏车架牵引板结构。实际使用过程中，该主销的法兰盘面与牵引板完全贴合，受力均匀，不会出现局部偏载导致的连接松动问题，销轴表面的加工精度满足牵引座锁止机构的配合间隙要求，转向过程中铰接动作顺畅，不会出现卡滞或异常磨损情况。在结构细节处理上，法兰盘的外缘采用圆弧倒角处理，避免安装或维护过程中尖锐边缘造成操作人员磕碰损伤，销轴的外圆表面预留了足够的磨损余量，长期使用出现正常磨损后，只要磨损量在允许范围内即可继续使用，超出磨损极限后可直接更换主销，维护成本较低。针对半挂车运营过程中可能出现的急加速、急制动、颠簸路面冲击等极端工况，设计时对主销的受力薄弱位置进行了结构强化，法兰盘与销轴连接位置的壁厚满足最大冲击载荷下的强度要求，不会出现断裂失效风险，安装孔的位置度公差严格控制，保证安装后销轴的轴线与牵引板平面垂直，避免倾斜安装导致的牵引座偏磨问题。
