半挂运输车发动机承载加宽支撑结构

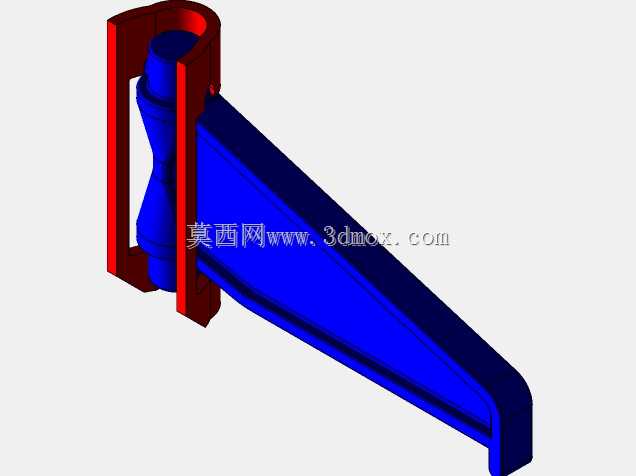

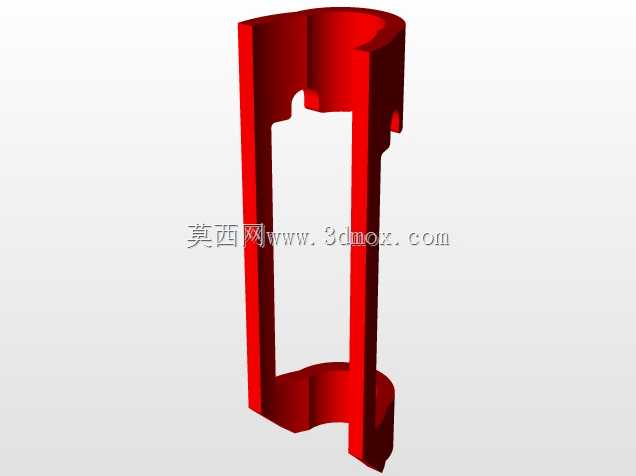

　　在长途干线物流运输场景中，半挂车辆常需搭载额外动力单元或对现有发动机安装位进行拓展适配，这类工况下常规的发动机安装支座往往无法满足加宽后的承载需求，尤其是运输重载特种货物、需要额外辅助动力输出的半挂车型，发动机安装位的横向拓展支撑结构直接关系到动力系统的运行稳定性与行驶安全性。本次设计的支撑结构，核心作用是在半挂车发动机安装区域实现横向空间拓展，为发动机提供额外的安装承载点位，同时适配车辆行驶过程中的复杂受力工况。从结构功能来看，该部件一端采用带铰接孔的U型抱装结构，可与半挂车车架上的预装铰接座实现销轴连接，这种铰接式的连接设计并非完全刚性锁死，能够在车辆经过颠簸路面、车架产生小幅扭转变形时，允许支撑结构产生微小的转动余量，

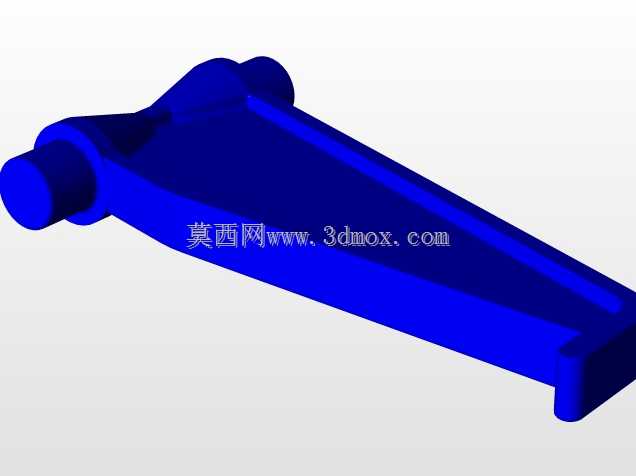

　　避免应力集中导致的焊缝开裂或结构断裂。支撑主体采用变截面斜向梁结构，从铰接端向发动机承载端平滑过渡，截面高度沿受力方向逐步调整，在靠近铰接支座的位置截面厚度更大，能够承受车辆起步、制动时产生的纵向冲击载荷，而延伸至发动机安装位的一端则根据发动机安装脚的尺寸预留了贴合面，保证安装时发动机支脚能够与支撑面完全贴合，减少局部压应力集中。设计过程中首先需要明确安装边界条件，首先要匹配半挂车车架纵梁的现有安装孔位，铰接端的两个同轴安装孔中心距需要与车架上预装的铰接支座开档尺寸完全适配，销轴的配合公差选择过渡配合，既保证安装时的装配便利性，又避免行驶过程中销轴产生旷量。支撑结构的整体横向延伸尺寸需要根据发动机的实际安装宽度确定，要保证发动机安装后与周边的管线、散热系统、悬挂部件之间预留足够的安全间隙，尤其是车辆转向过程中发动机随支撑结构产生小幅摆动时，不能与轮胎、车架横梁发生运动干涉。从受力角度分析，该支撑结构不仅要承受发动机自身的静态重力载荷，还要考虑车辆行驶过程中产生的多向动态载荷：比如紧急制动时发动机向前的惯性冲击力，颠簸路面上垂直方向的振动冲击，还有车辆转弯时横向的离心力载荷，因此在结构的转角位置都做了圆弧过渡处理，避免直角位置的应力集中，U型铰接座的两侧立板与斜向主梁的连接位置采用了满焊焊接工艺，同时在焊缝内侧增加了三角形加强筋，提升连接位置的抗扭强度。在外形尺寸的把控上，铰接端的U型开档深度需要完全包裹住车架上的铰接座，

　　保证销轴穿装后两侧的限位挡圈能够正常安装，防止销轴轴向窜动；斜向主梁的下边缘需要与车架上平面保持足够的离地间隙，避免车辆在起伏路面行驶时支撑结构剐蹭地面或路面凸起物；发动机安装端的贴合面需要加工出对应的螺栓过孔，孔位精度控制在合理范围内，保证发动机支脚能够顺利对位安装，不需要现场扩孔修改。实际应用中，这类可翻转型的加宽支撑结构还能在不需要搭载额外发动机时，通过拔出铰接销轴将支撑结构向上翻转收起，用挂链固定在车架侧面，减少车辆行驶时的风阻，也避免突出的结构在狭窄路段通行时发生剐蹭。结构的材质选择上，主体采用与车架同强度级别的低合金高强度钢，保证与车架材料的焊接兼容性，避免不同材质焊接产生的电化学腐蚀或焊缝强度不足问题。在建模过程中，

　　需要重点验证铰接结构的运动行程，确认支撑结构在翻转收起和放下承载两个极限位置时，都不会与周边部件发生干涉，同时要校核满载工况下结构的变形量，保证发动机安装后支撑面的变形量在允许范围内，不会导致发动机连接的管路、传动部件出现错位拉扯。对于常年跑复杂路况的半挂车辆来说，这类支撑结构的耐用性尤为关键，设计时在铰接孔位置预先压装了耐磨衬套，减少销轴与孔壁的直接磨损，后期维护时只需要更换衬套即可，不需要整体更换支撑结构，降低了运维成本。另外，支撑结构的表面处理需要与车架保持一致，采用整体喷砂除锈后喷涂环氧底漆与面漆，提升结构的抗锈蚀能力，适应雨雪天气、融雪剂侵蚀等复杂使用环境。在安装流程上，只需要先将铰接端与车架支座对位穿入销轴，安装轴向限位卡簧，再将支撑结构翻转至工作位置，用临时支撑托住承载端，吊装发动机对位安装螺栓，最后紧固所有连接点位即可完成装配，不需要对原车车架进行大规模切割修改，适配性较强。
