汽车悬架减震支柱结构三维设计

　　做底盘结构设计快十二年，经手的减震器相关改型不下二十款，看到这个结构第一反应是给A级前驱家用车配套的麦弗逊前减支柱，这类部件在日常通勤、城郊非铺装路面通行场景里占了底盘滤震贡献度的六成以上，实际装车后要扛住车轮上下跳动的全部纵向冲击，还要兼顾转向时的随动转动自由度，设计阶段的边界卡得非常死。

　　先讲实际用途，很多新手以为减震器只是用来“让车不颠”，其实核心作用是耗散弹簧储存的冲击能量，避免车轮经过坑洼、减速带后出现多余的往复弹跳，保证轮胎始终贴紧路面——如果减震器阻尼失效，哪怕弹簧刚度匹配得再好，高速过弯或者紧急制动时车轮抓地力会掉三成以上，制动距离能拉长两米多，雨天湿滑路面还容易触发轮速差导致ESP误介入。这个结构的设计思路很典型，是麦弗逊悬架的集成化思路：把减震阻尼杆、弹簧安装托盘、转向节连接支座做成一体式总成，相比分体式设计少了两道连接工序，装车时只需要对准下摆臂球头、转向拉杆球头、塔顶三个安装点，总装线的单工位装配时间能压缩四十秒，对年产二十万台的整车厂来说，这个效率提升的成本账算下来非常可观。

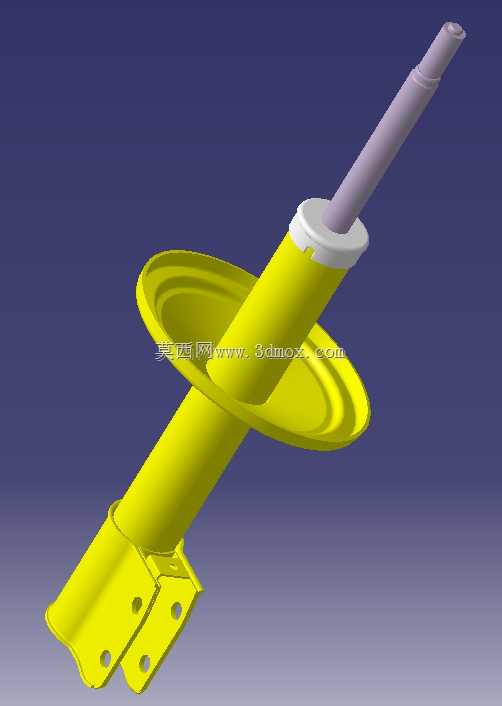

　　说功能特性，这个模型里的黄色托盘是螺旋弹簧的安装基准面，托盘的翻边角度做了7度的倾斜，不是垂直于阻尼杆轴线的——这个细节很多建模新手容易忽略，实际弹簧装车后是有预倾角度的，要匹配悬架跳动时的弹簧运动轨迹，避免弹簧压缩时出现侧向剐蹭，时间长了磨破弹簧防锈涂层导致断裂。下端的连接支座开了三个螺栓孔，是直接固定在转向节上的，孔位的位置度公差要求控制在0.15mm以内，不然装车后会出现车轮外倾角偏差，跑几千公里就会出现轮胎偏磨。上端的细杆是活塞杆，表面粗糙度要求达到Ra0.4，硬度HRC58以上，要和顶端的油封、导向座配合，日常行驶里活塞杆往复运动的频次能达到每分钟上千次，表面如果有加工刀痕或者磕碰，几千公里就会把油封磨坏，出现减震器漏油的故障。

　　再讲外形尺寸和安装边界，这类A级车的前减支柱总长度一般在580mm到620mm之间，最大压缩行程大概180mm，最大拉伸行程220mm，设计的时候必须留够运动包络间隙：车轮转到最大转角、悬架压缩到极限位置的时候，减震器筒身和轮罩内衬、驱动半轴的间隙不能小于10mm，不然满载过坑的时候会出现硬干涉，磕破轮罩或者撞弯半轴。下端支座的安装孔距一般是110mm左右，要和对应车型的转向节安装面完全匹配，托盘的直径大概160mm，要适配线径12.5mm、中径120mm的螺旋弹簧，托盘下方的筒身直径大概50mm，内部的工作缸筒直径32mm，对应的阻尼力调校是压缩段阻尼力1200N左右，复原段阻尼力2800N左右，这个阻尼特性是偏向家用舒适性的，过细碎路面的时候不会把震动直接传到方向盘，过较大坑洼的时候也能拉住弹簧，不会出现多余的余震。

　　实际建模的时候要注意几个容易出错的点：一是活塞杆和筒身的同轴度，必须控制在0.1mm以内，不然运动的时候会出现卡滞，阻尼力输出不稳定；二是弹簧托盘的焊接位置，要根据悬架的硬点坐标来定，不能随便找个位置焊，不然弹簧预压量不对，装车后车身高度会比设计值高或者低两公分，四轮定位参数全错；三是下端支座的螺栓孔要做压装衬套的避让台阶，衬套压装后要和转向节安装面完全贴合，不然螺栓打紧后会出现支座变形，时间长了出现应力断裂。很多刚入行的工程师做这类模型的时候只照着外观画外形，忽略了内部的运动边界和安装公差，做出来的模型看着像，实际拿去做结构校核或者开模的时候根本用不了，要么运动干涉，要么安装点对不上，最后要花几倍的时间改图。

　　这类减震支柱的使用场景覆盖了绝大多数家用乘用车的前悬架配置，从几万块的入门代步车到二十万级的家用SUV都在用类似的结构，可靠性验证阶段要经过百万次的台架往复疲劳测试，还要在黑河、吐鲁番、海南等不同气候环境下做路试验证，保证-40度到45度的环境温度下阻尼特性不出现大的衰减，密封件不出现老化漏油。设计阶段还要考虑售后维修的便利性，总成的拆卸不需要额外的专用工具，普通维修店用弹簧压缩器就能更换弹簧或者顶胶，维修成本比空气悬架、电磁悬架低九成以上，这也是这类结构能在民用车型上普及这么多年的核心原因。
