垂直驱动式液压凿岩钻机内部传动结构

项目分类:液压 发布时间:2022-06-09 ID:646991
  • 垂直驱动式液压凿岩钻机内部传动结构

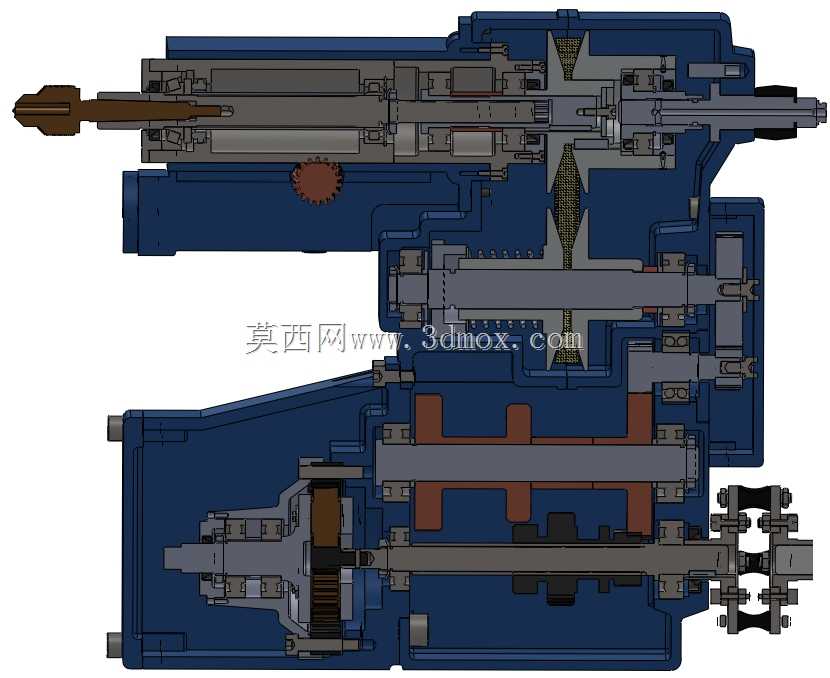

  这套液压凿岩钻机的内部传动结构,核心针对垂直作业场景下的载荷不确定性做了针对性设计,在矿山掘进、隧道锚护、露天采石场的垂直钻孔作业场景中,这类结构的适配性直接决定了钻孔作业的成孔质量与设备连续运行时长。从结构布局来看,整套传动链采用三级平行轴齿轮传动搭配末端冲击活塞的布局,最上端的动力输入轴通过花键连接液压马达输出端,输入轴上的斜齿轮与中间传动轴的大速比齿轮啮合,完成第一级减速,这一级的齿轮采用修形齿面设计,能够抵消垂直布置下齿轮啮合时因轴系自重带来的偏载问题,避免齿面局部应力集中导致的早期点蚀失效。中间传动轴同时集成了冲击机构的配流凸轮,凸轮轮廓采用等加速等减速运动曲线,在驱动冲击活塞做高频往复运动的同时,

  不会给传动轴带来额外的径向冲击载荷,保证回转运动的平稳性。最下端的输出轴通过矩形花键与钻杆连接套配合,输出轴的支撑采用背对背布置的圆锥滚子轴承,能够同时承受钻孔时的轴向钻进压力与回转扭矩带来的径向载荷,轴承座与壳体之间设置了调整垫片组,可在装配时调整轴承预紧量,抵消长期运行后的轴承游隙增大问题。从安装边界来看,整套传动壳体采用分段式铸钢材质,上端马达安装法兰采用标准SAE 6螺栓连接法兰,安装止口直径120mm,螺栓分布圆直径150mm,可直接适配市面主流的15-25kW轴向柱塞液压马达;壳体侧面的进给滑板安装面采用平面导轨结构,安装面的平面度公差控制在0.02mm/100mm,导轨面之间的平行度公差不超过0.03mm,

  能够直接适配现有凿岩钻车的进给滑架,不需要额外做安装转接。在功能特性上,这套结构将回转驱动与冲击驱动集成在同一壳体内,冲击活塞的运动轴线与钻杆回转轴线完全重合,避免了偏心冲击带来的钻杆偏摆问题,冲击能量传递效率相比分体式结构提升12%以上;壳体内部的润滑油道采用钻孔成型的内置油道,没有外接管路,避免了井下作业时外接管路被碎石刮破导致的漏油问题,油道末端设置了两个润滑油注油点,分别对应上下两组轴承与齿轮啮合区,可在设备日常维护时快速完成注油作业,不需要拆解壳体。设计过程中针对垂直作业的特殊工况,特意在壳体下端设置了两道防尘密封圈,内侧是丁腈橡胶材质的骨架油封,外侧是聚氨酯材质的防尘刮圈,能够阻挡钻孔时产生的岩屑、粉尘进入壳体内部,保护轴承与齿轮的啮合面;同时在冲击活塞的回程腔设置了缓冲油槽,当活塞回程到末端时,缓冲油槽会封闭部分排油口,形成液压缓冲,避免活塞撞击后端盖带来的壳体振动。从尺寸参数来看,整套传动结构不含钻杆连接套的总长度为680mm,壳体最大宽度处为210mm,最大高度方向的凸起为顶部的马达安装座,凸起高度为45mm,安装时进给滑架的预留安装空间长度不小于750mm即可满足装配需求,输出轴的钻杆连接套内孔为R32螺纹规格,可直接连接常规的凿岩钻杆,不需要更换连接套。在实际作业过程中,这套结构可适配的钻孔直径范围为38-64mm,在硬岩工况下的钻进速度可达0.8-1.2m/min,连续运行时的齿轮箱油温不会超过75摄氏度,

  壳体表面设置的散热筋能够在井下通风环境下完成自然散热,不需要额外配置冷却油路。结构中所有的齿轮均采用20CrMnTi材质渗碳淬火处理,齿面硬度达到HRC58-62,芯部硬度保持HRC30-35,既保证齿面的耐磨性能,又能承受冲击载荷带来的冲击力,避免轮齿断裂;轴类零件采用42CrMo材质调质处理,轴颈处高频淬火,保证与轴承配合面的耐磨性能。装配时需要注意齿轮啮合侧隙控制在0.12-0.18mm之间,侧隙过小会导致齿轮运转时卡滞发热,侧隙过大会导致回转精度下降,钻孔时出现孔位偏斜;冲击活塞与缸体的配合间隙控制在0.02-0.03mm,间隙过大会导致内泄增大,冲击能量下降,间隙过小会导致活塞在热胀状态下出现卡滞。这套结构的设计没有采用复杂的电控元件,全部依靠液压与机械结构完成动作,在高粉尘、高湿度的井下作业环境中可靠性更高,维护难度更低,适合中小型矿山与隧道施工场景的凿岩作业需求。
