低压直流吸盘式圆形电磁铁结构设计

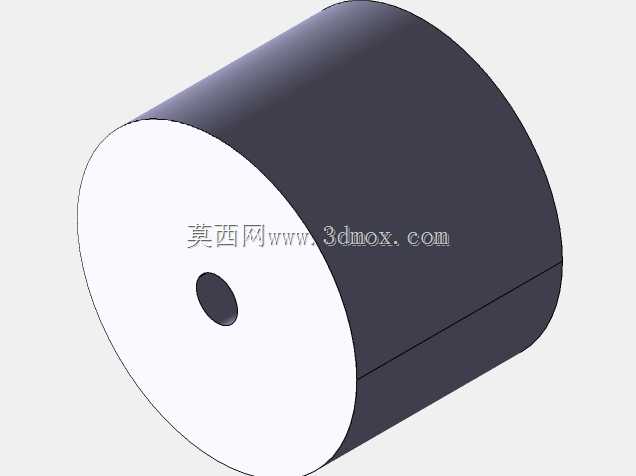

　　这款低压直流圆形吸盘电磁铁，是小型自动化工位、消费电子配套、智能锁具、小型工装夹具场景里常用的执行元件，核心是通过通电产生电磁吸力实现工件吸附、锁止动作，断电后剩磁极小可快速释放吸附对象，适配需要频繁通断吸合的工位需求。从结构设计来看，整体采用薄型圆盘式主体布局，外壳采用导磁性能优异的低碳钢材质冲压成型，外壳同时作为磁路的外导磁轭，内部绕制高强度漆包铜线绕组，绕组与外壳之间填充耐高温绝缘封装胶，既可以固定绕组位置避免长期通电震动导致绕组移位，也能提升绕组的散热能力，避免长时间通电出现过热烧损的问题。中心位置的圆柱形铁芯是磁路的核心导磁部分，与外壳的环形端面共同构成吸附工作面，工作面做了精密平磨处理，平面度控制在0.02mm以内，

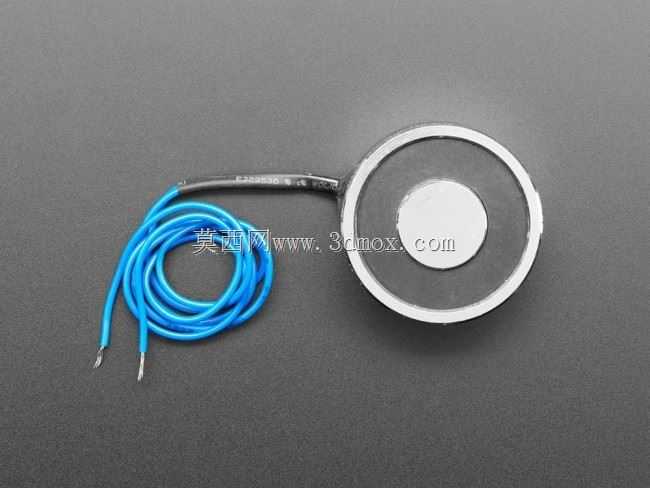

　　保证与被吸附工件表面可以充分贴合，最大化磁路导通效率，减少气隙带来的吸力损耗。出线端采用耐弯折的多股铜芯蓝皮导线，导线与绕组的连接点做了焊锡加固外加热缩管绝缘处理，导线从壳体侧面引出，出线位置做了防拉脱结构，避免安装布线时拉扯导线导致内部接线断裂。从实际选型适配的角度来说，这类薄型吸盘电磁铁的安装边界比较灵活，壳体本身的环形结构可以通过外圈压块固定，也可以在壳体背面预留安装孔位做沉头螺丝固定，整体厚度较薄，可以嵌入到狭小的安装空间内，比如智能柜的锁止位、小型分拣设备的物料吸附工位、3D打印机的平台调平辅助结构、桌面小型工装的工件固定位都能适配。设计过程中需要重点考量磁路的闭合效率，绕组的线径与匝数匹配5V直流供电的参数，

　　保证在额定电压下吸力达到设计值，同时控制工作电流在合理区间，避免供电回路过载；另外剩磁控制是这类电磁铁的关键设计点，在铁芯与外壳的磁路设计中会预留微小的隔磁气隙，同时选用剩磁较低的导磁材料，保证断电后0.1秒内即可释放吸附的工件，不会出现断电后工件粘连的问题。在实际应用场景里，这类5V低压电磁铁可以直接对接单片机IO口通过小功率三极管驱动，不需要额外的高压供电回路，非常适配小型嵌入式智能设备的配套需求，比如共享设备的锁止机构、小型教具的动作执行件、桌面自动化设备的物料拾取端，相比气动吸盘不需要配套气源，结构更简洁，安装维护更方便，相比永磁吸盘可以通过电信号控制吸合与释放，控制逻辑更简单，响应速度更快。外形尺寸上，

　　这类薄型圆盘电磁铁的外径通常在20mm到50mm区间，厚度在8mm到15mm区间，额定吸力根据尺寸不同从5N到50N不等，可以根据实际吸附工件的重量选择对应规格，安装时需要注意吸附工作面尽量与导磁金属工件完全贴合，避免非导磁垫片、气隙过大导致吸力大幅下降，如果需要吸附非导磁工件，可以在工件表面加装导磁贴片来适配。绕组的绝缘等级通常做到B级以上，可以适应-10℃到60℃的工作环境温度，连续通电工作时外壳温升控制在40K以内，不会因为长时间工作导致外壳温度过高烫伤操作人员或者烫损周边的塑料结构件。导线长度通常预留150mm到300mm，方便用户根据实际安装位置接线，不需要额外再接长导线，导线外皮采用耐油耐温的PVC材质，可以适应普通工业环境的少量油污、粉尘场景，不会轻易出现外皮老化开裂的问题。
