带安装底座的重载铰接转动连接构件

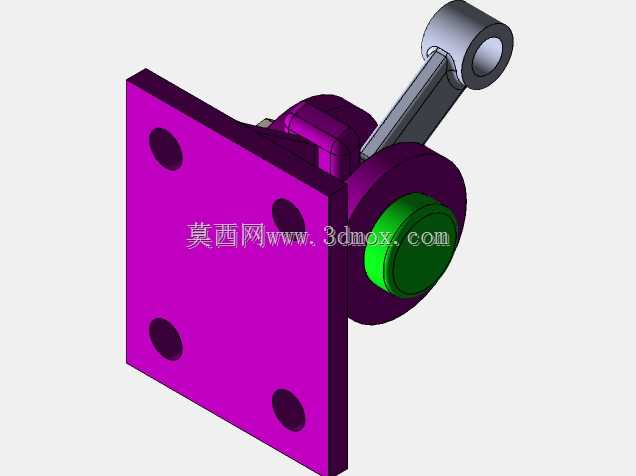

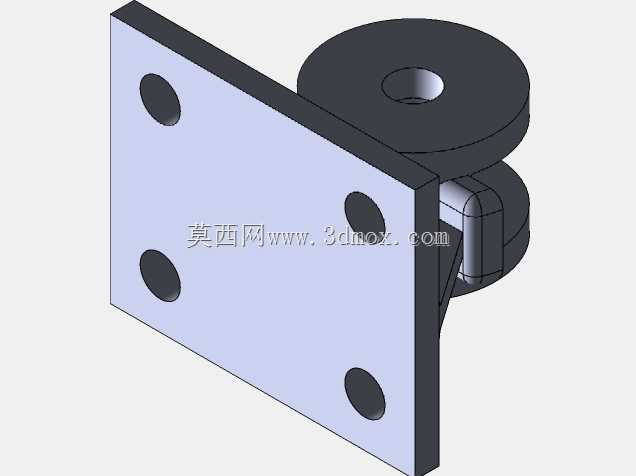

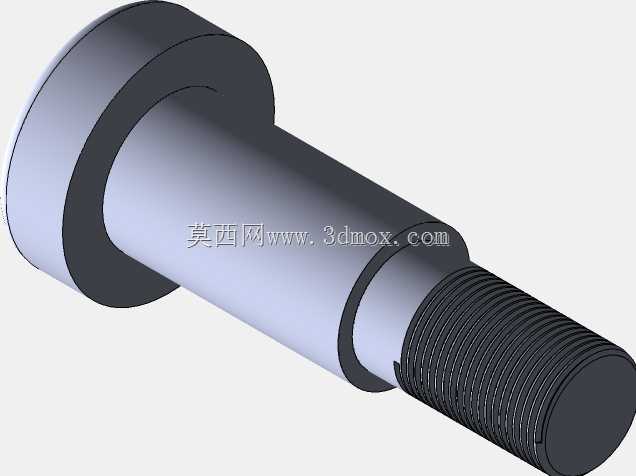

　　这类带安装底座的铰接构件，常被用于需要实现定轴转动开合、角度调整的工业设备与工装结构中，在自动化生产线的翻转工位、设备防护门的转动连接、重型工装夹具的角度调节部位、物流输送线的挡边翻转结构中都能见到这类构件的应用，它的核心作用是在两个刚性构件之间建立可绕固定轴转动的连接，同时承担转动过程中的径向与轴向载荷，避免连接部位出现松脱或卡滞。从结构设计来看，该构件采用分体式装配思路，主体分为固定底座、转动销轴、铰接支座三个核心部分，固定底座设计为带四个安装孔的方形平板结构，安装孔的位置经过对称度校核，能够通过螺栓直接固定在设备安装基面或者型材框架上，不需要额外加工转接板，降低现场安装的加工成本。转动销轴与铰接支座之间采用间隙配合设计，

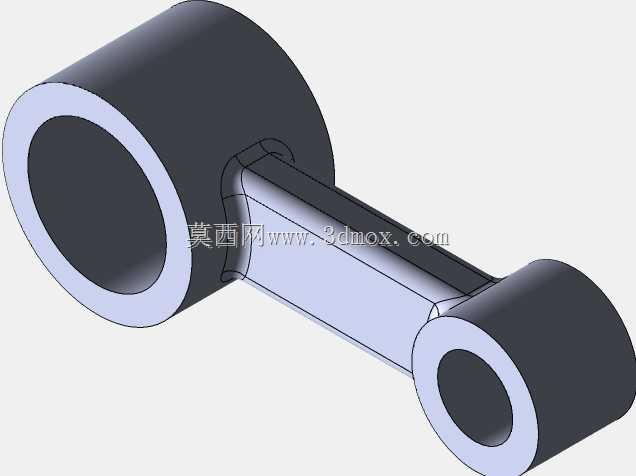

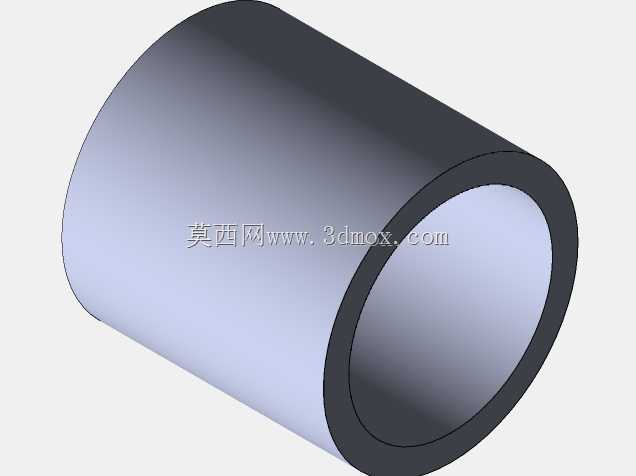

　　配合公差选取基孔制H8/f7，既保证转动过程的顺滑无卡滞，又能控制径向窜动量在0.02mm以内，满足多数工业场景的转动精度要求。铰接支座上方设计有带连接孔的凸台结构，可通过螺栓或者销轴与需要转动的活动构件连接，凸台的连接孔与下方转动销轴保持严格的同轴度，同轴度公差控制在Φ0.015mm以内，避免转动过程中出现别劲现象，降低转动副的磨损速率。从外形尺寸与安装边界来看，固定底座的方形轮廓边长控制在120mm左右，四个安装孔的中心距为90mm，适配常用的80系列、100系列工业铝型材的安装孔位，也可直接固定在厚度10mm以上的钢板安装基面上；整体构件的总高度约为85mm，转动中心距离底座安装面的高度为60mm，

　　转动过程中活动构件的最大回转半径不超过70mm，设计时预留了足够的安全间隙，避免转动时与周边固定结构发生干涉。在细节设计上，底座与铰接支座的结合面做了倒角处理，去除加工毛刺，同时在销轴端部设计有防脱挡圈槽，安装轴用挡圈后可防止销轴在设备长期运行、受振动影响时出现轴向窜动脱出的问题，提升结构的运行可靠性。铰接转动副的接触面预留有润滑脂注油通道，可定期加注润滑脂降低摩擦副的磨损，延长构件的使用寿命，适合长期在往复转动的工况下使用。这类铰接构件相比普通的合页类铰链，承载能力更强，单组构件的径向额定载荷可达5kN，能够满足重载设备的转动连接需求，同时安装定位精度更高，不会出现普通合页长期使用后下垂错位的问题。在实际选型应用时，

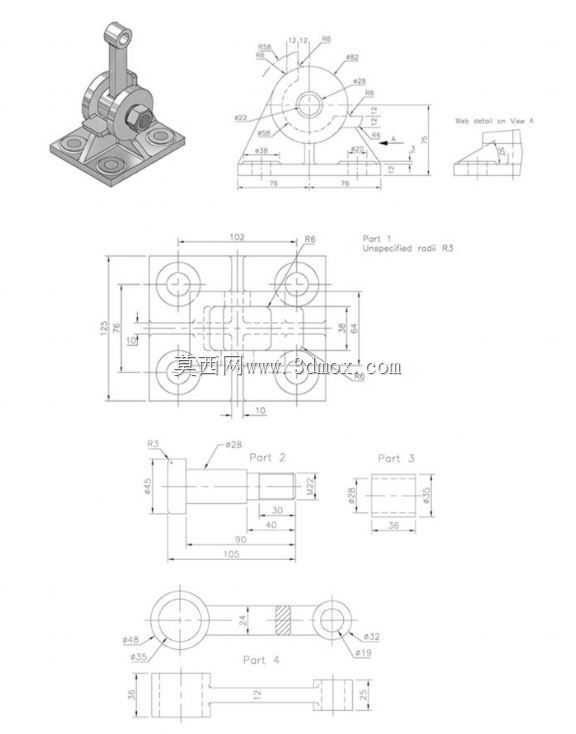

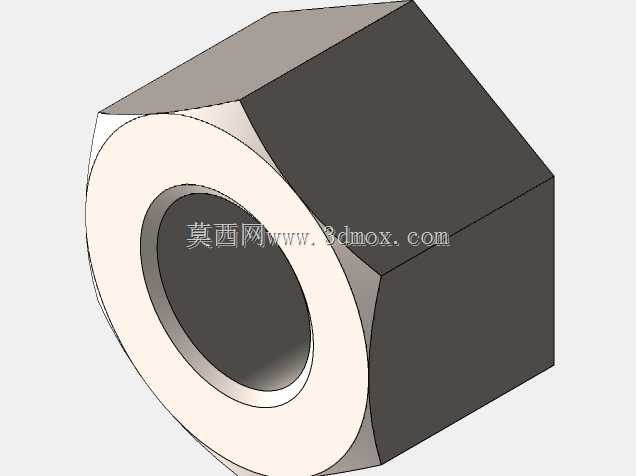

　　需要根据活动构件的重量、转动频率、冲击载荷大小确认安装螺栓的规格，通常四个安装孔选用M8或者M10的内六角圆柱头螺栓即可满足常规重载场景的固定需求，若应用在有较强振动的工况下，可配合防松垫圈或者螺纹胶使用，避免螺栓松动。设计建模过程中，对各个配合面的形位公差做了明确标注，加工时可直接参考工程图的尺寸要求进行机加工，不需要二次换算尺寸，零件的加工工艺性较好，底座、铰接支座都可采用45号钢铣削加工后做发黑防锈处理，销轴可采用40Cr调质处理后表面淬火，硬度达到HRC45-50，提升耐磨性能。在装配环节，需要先将销轴压入铰接支座的轴孔内，再将铰接支座与底座对齐后装入销轴，最后卡入轴用挡圈，装配完成后手动转动铰接支座，确认转动顺滑无卡滞、无明显旷量后再进行整体安装。这类铰接结构的通用性较强，除了工业设备领域，也可用于重型箱柜的门体连接、户外大型设备的检修门转动结构、工程机械的附属构件连接等场景，通过调整底座安装孔的间距、销轴的直径，还可衍生出不同载荷等级的系列化构件，覆盖从轻载到重载的不同使用需求。建模时对各个零件的倒角、退刀槽等工艺结构都做了完整还原，没有省略加工需要的细节特征，导出的工程图包含各个视角的投影视图、关键尺寸的公差标注、形位公差要求，可直接用于指导生产加工，也可作为通用标准件导入到整机设备的装配模型中，减少重复建模的工作量，提升整体设计效率。
