特斯拉涡轮机流体动力机械结构设计

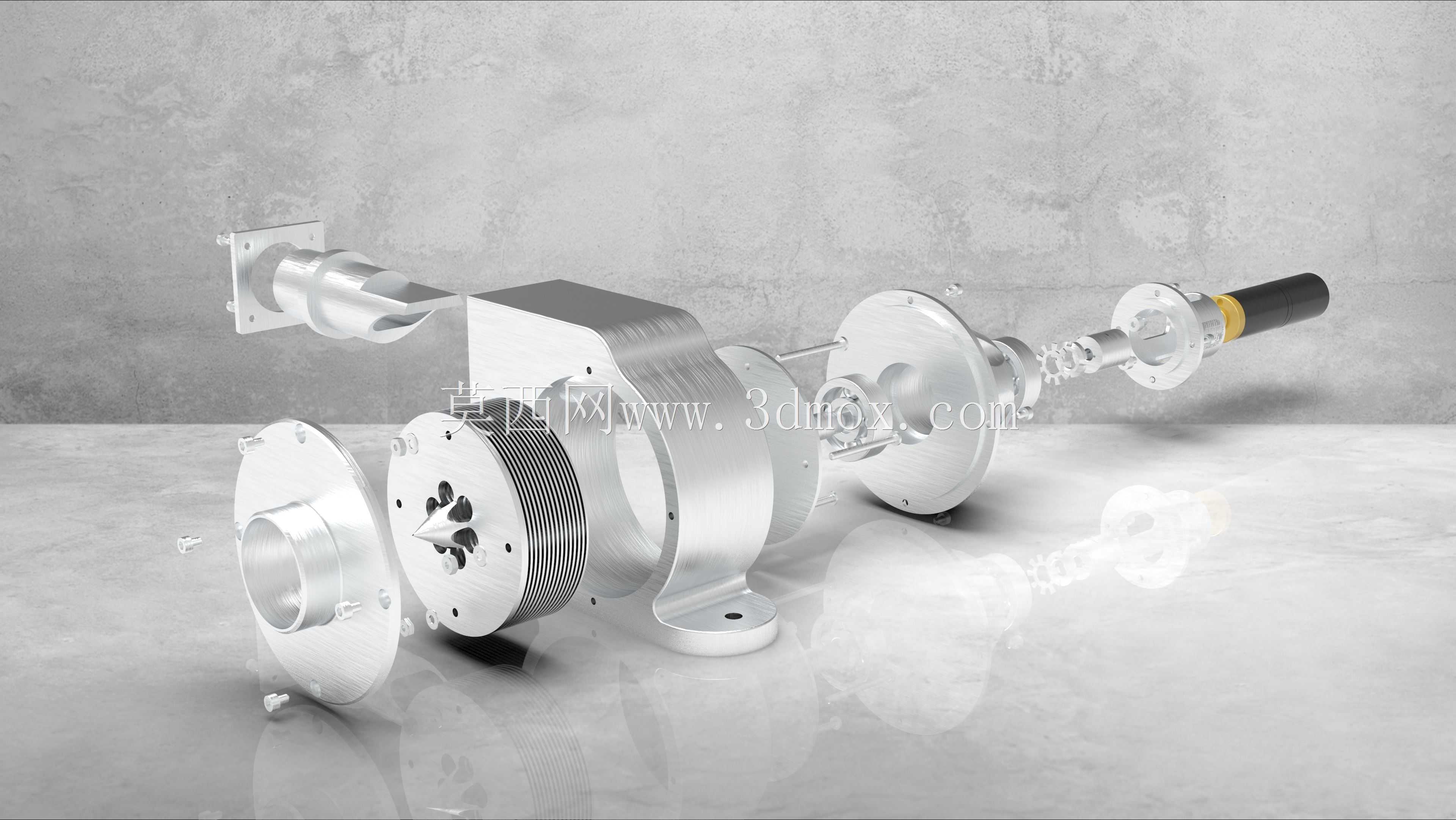

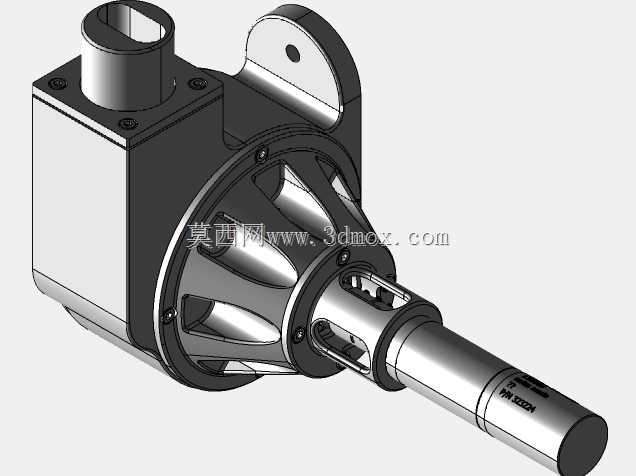

　　这套特斯拉涡轮机的三维结构，完全围绕无叶片流体剪切做功的核心原理搭建，和传统带叶涡轮依靠工质冲击叶片的做功逻辑有本质区别，整套结构没有复杂的曲面叶片，加工难度相比同功率等级的传统涡轮更低，在小功率分布式动力、余热回收、小型流体输送场景里有独特的应用优势。从实际落地的场景来看，这类涡轮机适配的工质范围很广，不管是低压蒸汽、压缩空气还是带微小杂质的工业废气，都能依靠边界层效应带动主轴转动，不会像传统带叶涡轮那样出现工质杂质冲蚀叶片、叶尖间隙漏流损失大的问题，在小型工厂的低压余热回收、实验室小型动力源、偏远地区的分布式微型发电场景里，都能找到对应的适配位置。整套结构的核心做功组件是多片平行堆叠的光滑圆盘，圆盘之间保持均匀的微小间隙，工质从壳体切向入口进入后，会在圆盘表面形成边界层，依靠流体的粘性剪切力带动圆盘组同步转动，最后从主轴中心的排气口排出，这种做功方式没有叶片和工质的硬冲击，运行时的振动和噪音都比传统涡轮更低，对轴承的冲击载荷也更小。从设计思路上看，这套结构优先保证了圆盘组的同轴度，所有圆盘通过中心的定位轴套保持等间距固定，避免高速转动时圆盘出现偏摆导致间隙不均，影响做功效率；壳体采用分体式法兰连接结构，分为进气段、做功腔段和排气段三个部分，加工时可以分别完成各段的内腔加工，装配时通过止口定位保证同轴度，后期维护拆解也不需要破坏核心做功组件，只需要拆开壳体法兰就能检查圆盘组的磨损情况。安装边界方面，

　　整套设备的核心做功腔直径控制在适配小功率场景的尺寸范围，主轴两端采用标准轴承座支撑，进气法兰采用通用的管道连接尺寸，可以直接对接现有工业管路，不需要额外做非标转接；排气口位于主轴侧的端盖中心，排气方向和主轴同轴，外接排气管路时可以顺着主轴方向布置，不会额外增加径向的安装空间占用。壳体底部设计了一体化的安装支脚，支脚上的安装孔位按照通用动力设备的安装间距设置，可以直接固定在标准型材机架或者混凝土基础上，支脚和壳体之间做了加强筋过渡，避免高速运行时支脚出现共振。从功能特性来看，这套结构的启动扭矩特性偏软，工质压力达到阈值后会平稳带动主轴升速，不会出现传统涡轮启动时的扭矩冲击，对连接的负载设备更友好；因为没有叶片结构，

　　工质中的微小固体颗粒不会卡在叶片流道里，长期运行时的流道堵塞风险极低，只需要在进气口加装简单的粗滤网就能满足长期运行的防护要求。主轴的密封采用接触式机械密封，安装在端盖和主轴的配合位置，避免工质从主轴和端盖的间隙泄漏，密封件的选型采用标准规格，后期更换不需要定制非标件。圆盘组的固定采用两端锁紧螺母加止动垫圈的结构，高速转动时不会出现圆盘松动移位的问题，每个圆盘的平面度都控制在较高精度等级，保证转动时圆盘表面和工质的接触均匀，不会出现局部间隙过大导致的剪切效率下降。在实际选型适配时，这套结构可以根据工质的压力和流量参数，调整堆叠圆盘的数量和圆盘之间的间隙值，适配不同的功率输出需求，不需要重新设计整套壳体和主轴结构，只需要增减圆盘数量、

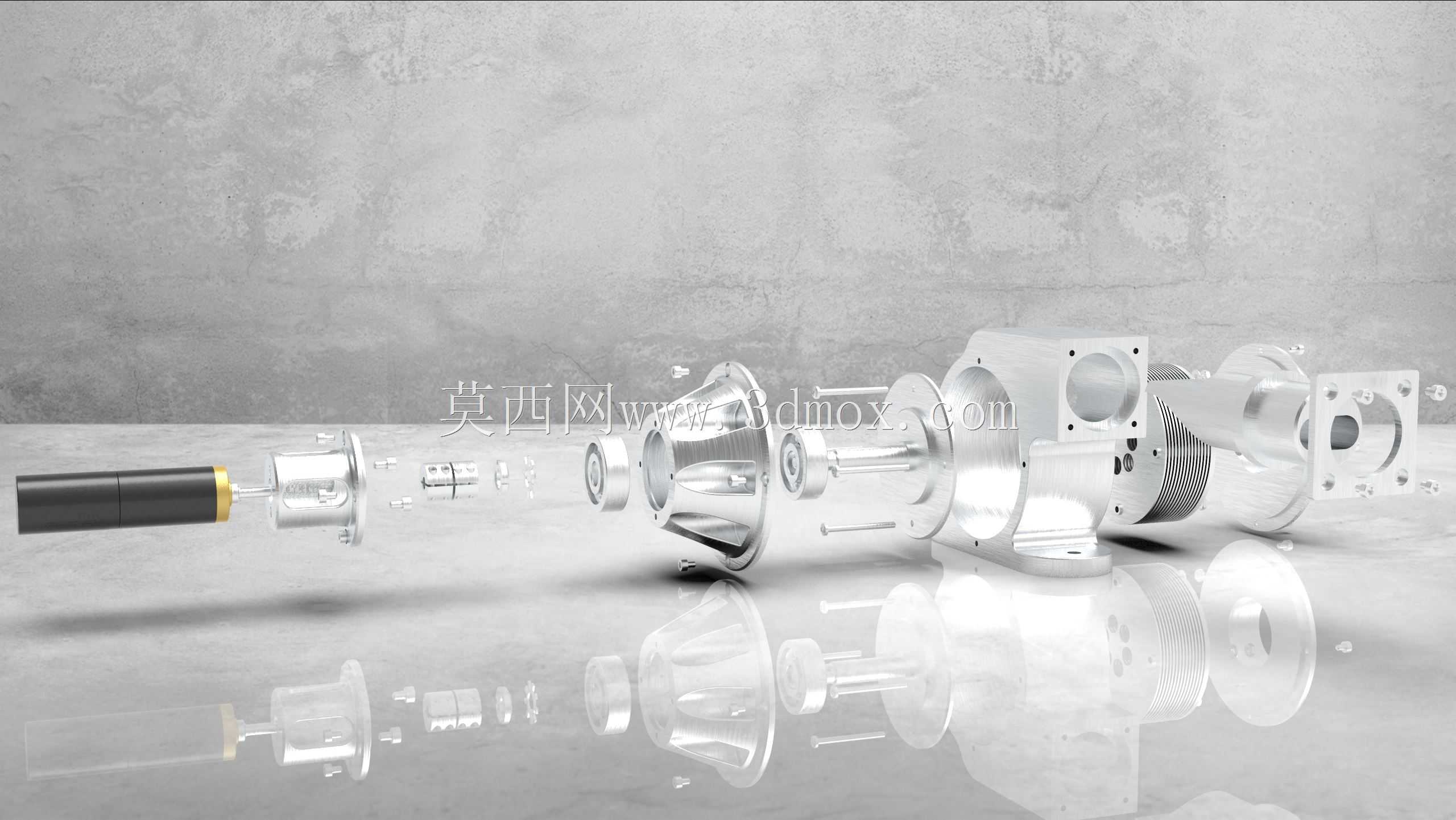

　　更换对应长度的定位轴套就能完成参数调整，系列化拓展的成本很低。和传统涡轮相比，这种结构的单级做功效率在小功率区间有明显优势，而且结构零件数量少，除了标准件之外，核心零件都是回转类结构，普通车床和铣床就能完成加工，不需要五轴设备加工复杂叶片曲面，对于小批量定制的场景来说，制造成本和周期都更可控。在装配逻辑上，整套结构遵循从内到外的装配顺序，先将圆盘组和定位轴套套装在主轴上，锁紧两端的固定螺母完成转子组件的动平衡校验，之后将转子组件装入下半壳体，扣合上半壳体后锁紧法兰连接螺栓，最后安装两端的轴承端盖和密封件，整个装配过程不需要专用工装，普通的机械装配工具就能完成，后期维护时如果需要更换密封件或者检查圆盘磨损，只需要拆开对应侧的端盖就能操作，不需要完全拆解整套设备。
