三维板柱接触赫兹应力仿真分析模型

　　在机械结构的接触力学分析场景中，板柱类接触副的应力分布特性直接决定了承载部件的疲劳寿命与运行可靠性，这类接触形式广泛存在于重载支撑结构、传动啮合副、工装夹具定位面等工程场景中，比如压力机的滑块与工作台接触段、轴承滚动体与滚道的局部接触、工装定位销与安装孔的配合面，都需要精准掌握接触区域的应力扩散规律，避免局部应力超过材料屈服极限引发压溃、疲劳剥落等失效问题。

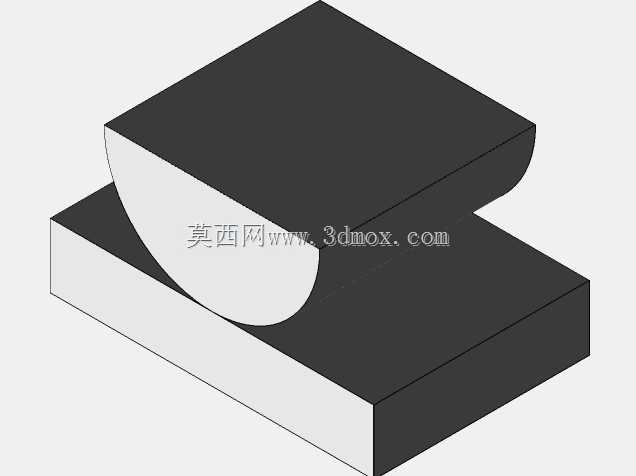

　　这个仿真模型针对平板与柱面构件的正接触工况搭建，建模阶段优先还原接触区域的几何特征，柱面采用标准圆弧截面与平板平面形成线接触初始状态，考虑到接触应力的梯度变化特性，网格划分阶段对接触影响区做了局部加密处理，远离接触区的非关键区域采用较大尺寸的网格单元平衡计算效率与精度，单元类型选用适配接触分析的实体单元，保证应力传递路径的计算准确性。

　　从模型的边界设置来看，平板构件的底部设置全约束固定边界，模拟实际工况中基座的刚性支撑效果，柱面构件沿接触法线方向施加对应量级的位移载荷，模拟实际承载过程中的压入作用，接触对设置采用面-面接触算法，柱面设置为接触面、平板表面设置为目标面，接触属性中定义了合理的摩擦系数与接触刚度参数，避免计算过程中出现接触穿透、应力振荡等数值问题。

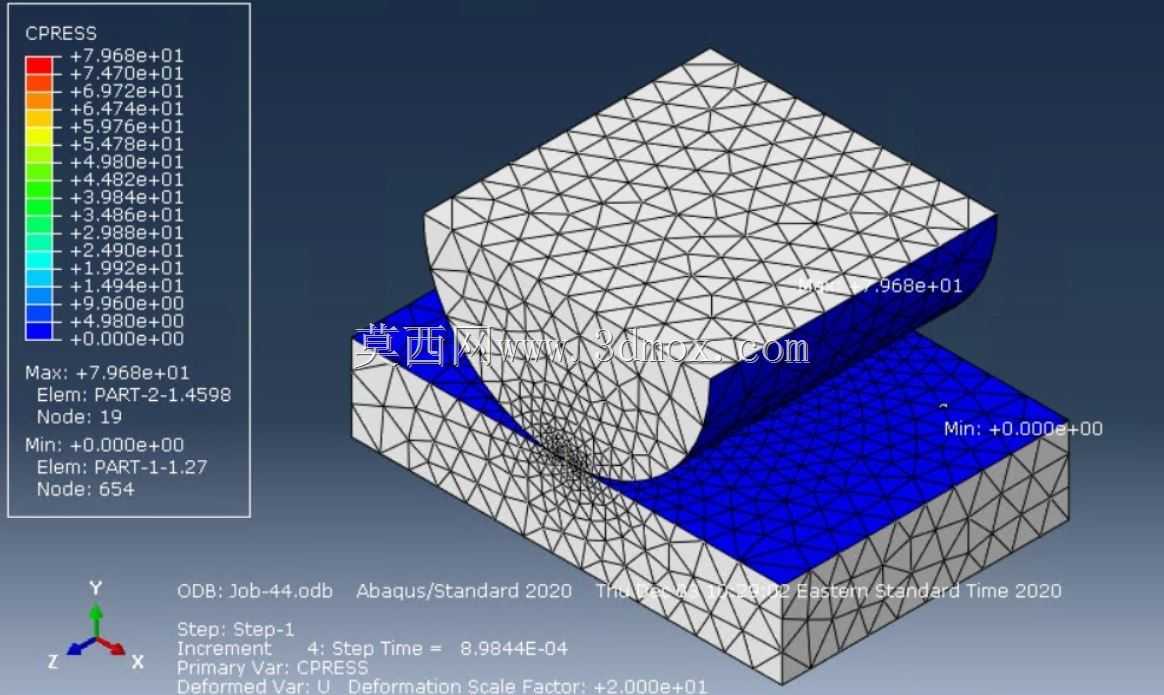

　　模型输出的应力云图可以直观呈现接触区域的应力分布规律，最大接触应力出现在接触带的中心位置，应力值从接触中心向两侧呈非线性衰减，同时向构件内部以特定角度扩散，这与赫兹接触理论的解析解趋势高度吻合，能够为工程设计中的接触强度校核提供直观的数值参考。在实际工程应用中，这类仿真结果可以指导接触部件的材料选型、表面强化工艺选择、结构尺寸优化，比如针对高接触应力区域采用表面淬火、渗碳等热处理工艺提升表面硬度，或者通过调整接触副的曲率半径降低峰值应力，避免早期失效。

　　建模过程中特意规避了非关键特征的冗余建模，比如构件上的安装孔、倒角等远离接触区的特征都做了简化处理，避免不必要的特征增加网格数量、拉长计算周期，同时保证接触区域的几何精度不损失，计算得到的应力分布结果可以直接映射到全尺寸构件的强度评估中，不需要额外的特征修正。对于结构设计人员来说，这类模型可以作为接触分析的标准参照模板，调整材料参数、载荷量级、接触曲率等参数后，就可以快速适配不同工况下的板柱接触应力计算需求，减少重复建模的工作量，同时保证计算结果的可靠性。

　　从安装边界的适配性来看，模型中构件的尺寸比例参考了通用重载支撑副的常用尺寸比例，柱面直径与平板厚度的比值设置在工程常用区间内，计算得到的应力影响区深度与构件厚度的比值符合工程实际，不会出现因为尺寸比例不合理导致的应力边界效应，计算结果可以直接用于指导同比例结构的设计校核，不需要额外的尺寸修正。在接触算法的选择上，模型采用的增广拉格朗日算法能够有效平衡接触精度与计算收敛性，即使在载荷步设置较小的增量步下，也能保证接触状态的稳定识别，准确捕捉接触区域从初始线接触到承载后形成面接触的整个过程的应力变化，还原真实承载状态下的应力分布特性。
