二维板柱接触赫兹应力仿真分析模型

　　在机械结构的接触副设计场景中，赫兹接触应力的计算与验证是零部件强度校核、疲劳寿命预估的核心环节，这类板柱接触形式广泛存在于轴承滚道与滚动体接触、凸轮与挺柱接触、齿轮轮齿啮合接触、重载支撑结构的承压面设计等工程场景中，直接决定了零部件的接触疲劳寿命、运行磨损速率以及整体结构的承载可靠性。

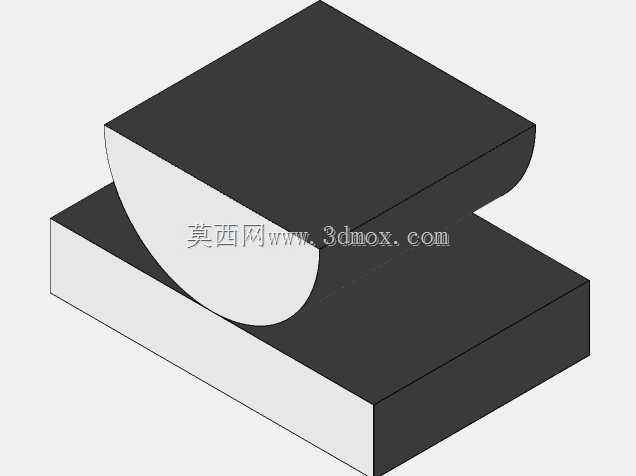

　　这个仿真模型针对半圆柱面与平板平面的线接触工况搭建，还原了经典二维赫兹接触的力学边界：模型中半圆柱结构作为承压接触的凸面构件，下方平板作为刚性或弹性支撑的平面构件，接触区域采用加密网格划分策略，在接触应力梯度变化最大的接触中心区域，网格尺寸控制在远小于接触半宽的量级，保证接触压力峰值、应力分布梯度的计算精度，远离接触区的区域采用渐变粗网格，平衡计算效率与结果准确性。

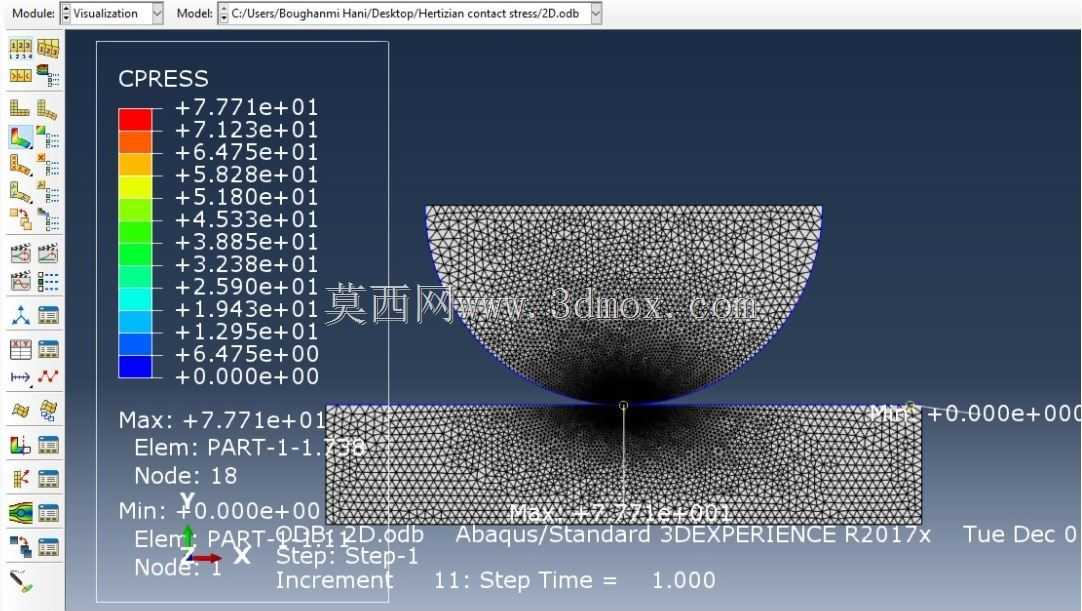

　　从功能特性来看，该模型可直接输出接触面上的法向接触压力分布云图，直观呈现接触中心压力峰值向接触边缘逐步衰减的分布规律，同时可提取接触半宽、最大压应力值、表层下剪切应力分布等核心力学参数，这些参数是接触副表面硬化层深度设计、润滑膜厚计算、接触疲劳强度校核的直接输入依据。比如在滚动轴承设计中，滚动体与滚道的接触就属于这类线接触（二维平面应变假设下），通过该模型的仿真结果可验证理论赫兹公式的计算偏差，考虑实际材料弹性模量、泊松比、摩擦系数等参数对接触应力的影响，修正理论计算中未覆盖的实际工况偏差。

　　设计思路上，模型采用二维平面应变假设简化三维接触问题，在保证接触截面应力计算精度的前提下大幅降低计算规模，适合快速迭代不同载荷、不同材料配对下的接触应力变化规律。模型的接触对设置采用面-面接触算法，法向行为设置为硬接触，切向可根据实际工况添加摩擦系数参数，边界条件设置为平板底部完全固定，半圆柱顶部施加均布法向载荷，完全匹配工程中这类承压接触副的实际受力约束状态。

　　从安装与边界适配角度，这类二维仿真模型的几何尺寸可根据实际接触副的曲率半径、构件厚度进行参数化调整，接触区域的网格加密规则可直接复用到其他类似线接触场景的仿真建模中，无需重新搭建接触算法框架。在实际工程应用中，这类模型输出的应力结果可直接指导接触表面的热处理工艺选择，比如当接触应力超过材料的接触疲劳极限时，需采用表面淬火、渗碳等工艺提升表层硬度，同时根据表层下最大剪切应力的深度位置确定硬化层的最小深度，避免表层下裂纹萌生导致的点蚀、剥落等接触失效形式。

　　不同于纯理论公式计算，该仿真模型可考虑构件实际结构形状对接触应力的影响，比如当平板存在支撑刚度不足、半圆柱存在安装偏心等非理想工况时，可通过调整模型边界快速得到对应工况下的应力分布，弥补理论公式仅适用于理想弹性半空间、理想光滑接触假设的不足，为实际工程中存在加工误差、安装偏差的接触副设计提供更贴近实际的力学参考。在重载装备的支撑结构设计中，比如大型回转支撑的滚柱与滚道接触、重型压力机的导向面接触，这类仿真结果可帮助设计人员合理选择接触副的材料配对、曲率匹配参数，在保证承载能力的前提下避免接触应力过高导致的早期失效，同时避免过度设计带来的材料成本浪费。
