带键槽直齿圆柱传动齿轮结构设计

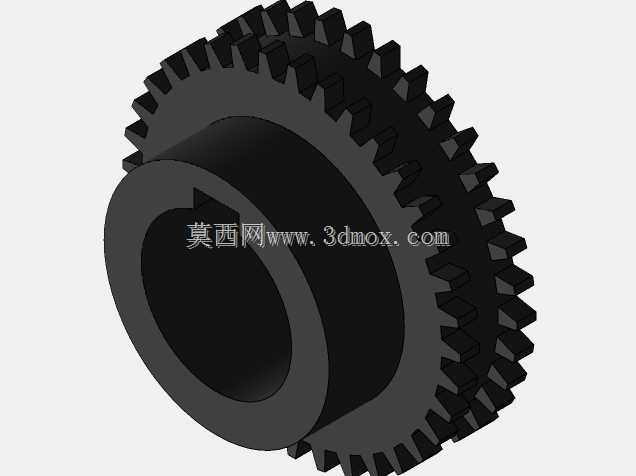

　　这款带轮毂直齿圆柱齿轮，是机械传动系统里应用极广的基础动力传递零件，日常在小型输送设备、轻工包装机械、台式加工辅具的传动链中都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比带传动、链传动，它的传动精度更高，瞬时传动比波动极小，适合对转速同步性有要求的紧凑传动场景。

　　从结构设计逻辑来看，齿轮采用带单侧轮毂的一体式结构，轮毂部分做了加厚处理，目的是增大与传动轴的配合接触面积，避免齿轮在传递大扭矩时出现轴孔配合面压溃、松动的问题；轴孔内部加工有标准平键槽，装配时通过平键实现齿轮与轴的周向固定，相比过盈配合装配，这种键连接方式拆装更便捷，后期维护更换时不需要专用拉马工具，同时能可靠传递额定工况下的扭矩，不会出现周向打滑的情况。齿圈部分的齿形采用标准渐开线齿廓设计，齿顶做了微小的倒角处理，既可以避免装配时齿部磕碰产生毛刺影响啮合，也能减少齿轮啮合初期的边缘接触应力，降低运行初期的齿面磨损速度。

　　在实际安装适配层面，齿轮的轮毂轴向长度短于齿圈宽度，安装时可以根据传动布局，选择将轮毂朝向轴承侧或者远离轴承侧，适配不同的轴系安装空间；齿顶圆、轴孔、键槽的尺寸公差均按照中等精度传动要求设计，能满足多数通用机械的传动精度需求，不需要额外做高精度磨齿加工就能稳定运行，兼顾了加工经济性与使用可靠性。齿轮的齿根部分做了标准圆角过渡，避免齿根应力集中导致的轮齿断裂问题，在额定负载工况下，齿根弯曲强度、齿面接触强度均能满足长期连续运行的要求，不需要额外做齿面强化处理就能适配常规工况的使用需求。

　　在实际应用场景中，这类齿轮常和同模数的其他直齿轮配对组成定传动比齿轮组，用在小型设备的进给传动、动力输出端，比如小型自动化设备的物料推送机构、台式钻床的进给传动箱、小型输送线的动力传动端，它的结构简单，配对安装时只需要保证两轴的平行度、中心距符合设计要求，就能实现平稳啮合，运行过程中不需要复杂的维护，只需要定期补充润滑脂就能保证长期稳定运行。设计时特意将轮毂与齿圈的连接部分做了等强度设计，既不会因为材料冗余增加零件重量，也不会因为结构薄弱导致传动失效，整体结构紧凑，能在狭小的安装空间内完成动力传递任务，适配多数紧凑型设备的传动布局需求。
