三爪式轮辋拆卸拉马结构设计

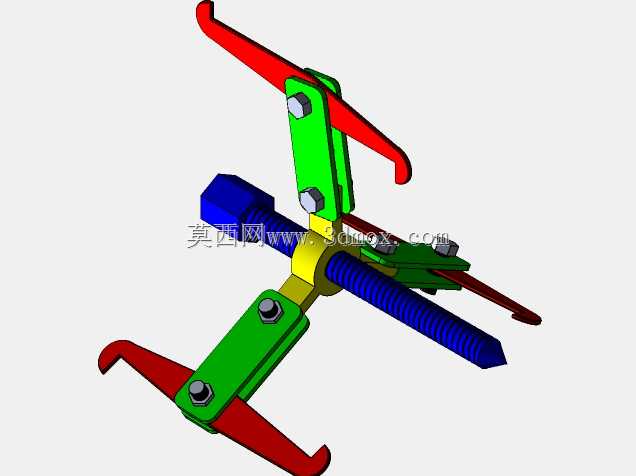

　　在机动车维修、小型工程机械维保场景中，过盈配合的轮辋与轴座拆卸一直是一线维保人员的高频作业痛点，传统撬棍配合锤击的拆卸方式不仅容易损伤轮辋安装面、造成轴端螺纹变形，还存在作业时工具滑脱的安全隐患，这款三爪式轮辋提取器正是针对这类作业场景开发的专用拆卸工装。从结构布局来看，该工装采用中心螺杆驱动的三爪同步收拢设计，三根爪臂沿中心轴座呈120°均匀分布，作业时可根据轮辋的直径规格调整爪臂的伸出长度，让三个弯钩形爪头均匀勾住轮辋的内侧受力边，避免单点受力造成轮辋局部变形。中心驱动螺杆采用梯形传动螺纹，相比普通三角螺纹具备更好的传动强度与自锁性能，旋转螺杆端部的受力方头时，螺杆顶端的顶块会平稳抵在轴端中心孔位置，随着螺杆旋进，

　　三个爪臂会同步产生轴向拉力，将轮辋沿轴向平稳拉出，整个施力过程与轴的中心线完全重合，不会出现偏载撬弯轴件的问题。爪臂与中心旋转座之间采用螺栓铰接连接，每个铰接点都加装了平垫防松，允许爪臂在一定角度范围内摆动，适配不同厚度的轮辋翻边，同时铰接结构也能在受力时自动调整爪头的贴合角度，让爪头的弯钩面完全贴紧轮辋受力边，避免受力时滑脱。爪臂主体采用平直的高强度钢板裁切成型，末端的弯钩部分做了圆弧过渡处理，既保证了爪头的勾持强度，又不会因为尖锐棱角刮伤轮辋的漆面与安装配合面。中心螺杆的长度设计覆盖了常规小型车辆、小型设备轮辋的拆卸行程需求，螺杆末端的方头尺寸适配标准棘轮扳手与套筒，作业时不需要额外定制专用扳手，

　　现场维保人员用常规机修工具就能操作。三个爪臂的外侧设置了红色的操作扳把，在初始安装工装时，操作人员可以捏动扳把快速调整爪臂的张开角度，快速将爪头卡入轮辋的受力位置，不需要反复调整铰接螺栓的松紧，提升工装安装效率。从安装边界来看，该工装收拢状态下的最小外接直径可适配直径100mm以上的轮辋内孔，完全张开状态下可覆盖直径400mm以内的轮辋拆卸需求，中心螺杆的最大行程可达150mm，能够满足绝大多数过盈配合轮辋的拆卸拉出距离要求，不需要额外加装接长杆。在实际作业过程中，该工装不需要对轮辋做任何额外的夹持或固定，只需要保证三个爪头均匀勾持、中心顶块对准轴端中心，单人即可完成整个拆卸操作，相比传统的两爪拉马，三爪同步受力的结构稳定性更强，

　　不会因为受力不均出现爪臂侧滑的问题，尤其适合没有吊装辅助设备的户外维保、小型维修门店场景使用。设计过程中针对爪臂的受力薄弱点做了加厚处理，铰接孔位置没有采用直接开孔的方式，而是加装了衬套提升铰接位置的耐磨性能，长期使用后也不会因为孔位磨损出现爪臂晃动、受力偏斜的问题。中心螺杆的顶块采用可转动的活顶设计，顶块与螺杆端面之间设置了减摩垫片，旋转螺杆时顶块不会跟着螺杆一起转动，避免顶块与轴端中心孔之间产生滑动摩擦刮伤轴端定位面，保证后续轮辋回装时的定位精度。
