多关节铰接机械臂连杆组件结构设计

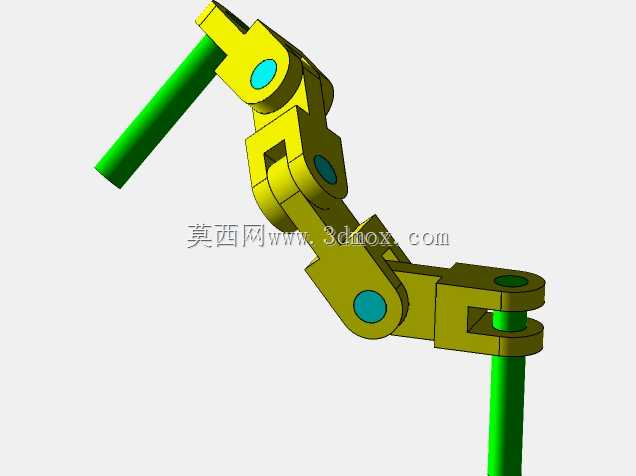

　　这套多关节铰接连杆组件，是串联式机械臂构型里的核心传动承载单元，日常在轻载搬运工位、教学实训考核台、小型装配作业单元里都能见到同构型的应用，核心作用是通过多段铰接副的转动配合，实现末端执行件在设定工作空间内的位置与姿态调整，完成定点取放、轨迹描画、工件姿态调整这类基础作业动作。从结构细节来看，组件采用分段式连杆布局，每段连杆之间通过销轴式铰接副连接，铰接位置预留了标准轴孔配合面，孔位公差按照基孔制间隙配合设计，既能保证铰接转动时无卡滞，也能控制径向窜动量在装配允许范围内，避免关节间隙过大导致的末端定位偏差。连杆主体采用等截面折弯构型，在保证结构抗弯刚度的前提下，尽可能削减了非承载区域的材料冗余，铰接位置的凸台结构做了加厚处理，

　　用来分散销轴传递的集中载荷，避免长期往复转动后出现铰接孔磨损失圆的问题。绿色杆件为支撑与动力传递杆件，分别对应臂体的固定安装端和末端执行件连接端，固定端的杆件设计为圆柱直杆形态，适配标准法兰安装座的夹持固定，安装时可根据实际工位的高度需求调整杆件插入安装座的深度，调整范围覆盖常规轻载作业的常见工位高度，不需要额外加工转接件就能完成固定。末端连接端采用叉形铰接座结构，预留了同轴安装孔，可直接对接末端夹爪、吸盘、画笔这类执行元件，铰接座的开口尺寸按照通用小型执行件的安装接口设计，匹配常见的紧固件安装间距，不需要二次改孔就能完成末端元件的装配。设计过程中优先考虑了关节转动的干涉规避问题，

　　每段连杆的转动角度范围都通过相邻连杆的接触面做了机械硬限位，避免关节过转导致的传动件拉扯、线缆缠绕问题，每个铰接副的转动轴线都保持平行，属于平面多关节构型，运动学解算逻辑简单，适合作为入门级机械结构教学案例，也能直接移植到轻载循环作业的小型自动化设备中使用。从安装边界来看，整套组件的固定端安装直径适配常见的工装台安装孔位，横向展开后的最大作业半径覆盖小范围作业面，收拢后整体占用空间紧凑，不会在工位上占用过多安装面积，铰接副的转动阻尼可通过销轴端部的紧固件调整，既能在无动力状态下保持姿态固定，也能配合舵机、步进电机这类小型动力元件完成主动驱动，适配不同的驱动方案需求。结构上没有复杂的异形曲面，所有加工面都以平面、圆柱面为主，

　　常规的铣削、钻削工艺就能完成所有零件的加工，加工成本可控，零件之间的装配逻辑简单，按照铰接顺序依次穿入销轴、锁紧紧固件就能完成整体组装，不需要专用的装配工装，后期维护时单独更换磨损的铰接销轴或者连杆件即可，不需要整体拆解替换，降低了长期使用的维护成本。在实际应用场景中，这类结构除了用于工业类的轻载作业工位，也常作为机械原理教学的实操案例，用来演示平面连杆机构的运动特性、铰接副的配合公差设计、多关节结构的运动范围校核等知识点，每个零件的结构特征都具备典型的机械设计参考价值，比如连杆的减重槽设计、铰接位置的加强凸台、硬限位接触面的角度设置，都是结构设计中兼顾性能与加工成本的典型处理方式。
