斜切式异形定位支撑块结构设计

　　在工装夹具、自动化生产线定位工位以及小型设备的承载限位场景中，这类带斜切结构的异形支撑块是十分常见的功能性零件，它既承担着承载待加工或待装配工件重量的作用，同时也通过自身的异形轮廓实现精准的定位限位，避免工件在加工、装配或检测过程中出现位移偏差。从实际使用场景来看，这类零件常被应用在小型通讯零部件的装配工装、电子类产品的定位治具中，因为通讯类产品的外壳或内部结构件往往带有非正交的斜向轮廓，常规的矩形支撑块无法完全贴合工件表面，容易出现支撑悬空、定位不准的问题，而这种带多面斜切的支撑结构，能够完全匹配工件的对应贴合面，保证支撑的稳定性与定位精度。

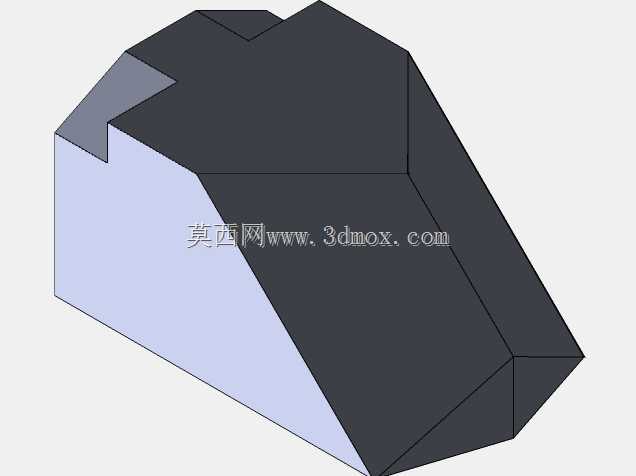

　　从功能特性上看，该支撑块采用了多面成型的结构设计，主体保留了基础的块状承载结构，保证自身的结构强度，同时在对应工件贴合的位置做了大角度斜切处理，斜切面的角度完全匹配待支撑工件的对应接触面，能够实现面与面的完全贴合，相比点接触或线接触的支撑结构，面接触的形式可以大幅降低接触应力，避免工件表面被压伤，同时也能提升支撑的刚性，减少工件在受力时的形变量。顶部的凹凸卡位结构，则是为了匹配工件上的对应卡槽，实现横向与纵向的双向限位，不需要额外增加压块就可以限制工件的水平方向位移，简化了工装的整体结构，减少了工装的零件数量，降低了装配与调试的难度。

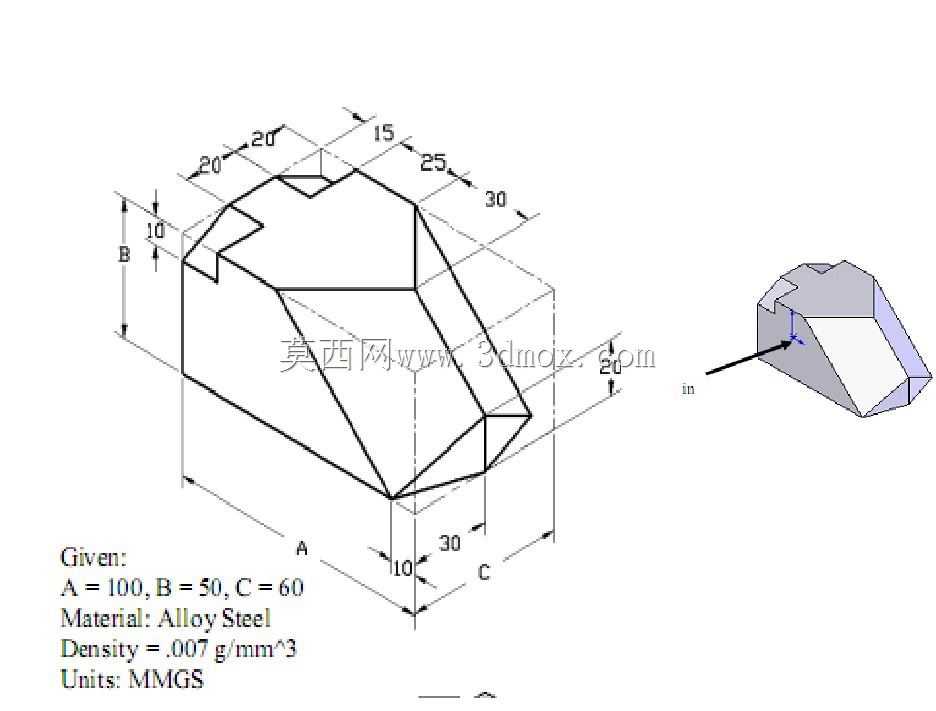

　　在设计思路上，这类支撑块的建模首先要确定安装基准面，也就是底部的平面，这个平面是整个零件的安装基准，需要保证足够的平面度，通常在实际加工中会要求平面度公差在0.02mm以内，保证安装后与工装底板完全贴合，不会出现倾斜。之后根据待支撑工件的轮廓数据，反向推导支撑块的贴合面轮廓，斜切面的角度需要与工件的对应面完全一致，角度公差控制在±0.05°以内，避免出现贴合间隙。顶部的卡位结构尺寸需要与工件的卡槽做间隙配合，单边间隙控制在0.03-0.05mm之间，既保证工件能够顺利放入卡位，又不会出现过大的间隙导致定位偏差。在结构强度校核上，需要根据工件的重量以及加工过程中受到的切削力、装配力来计算支撑块的受力情况，因为这类零件通常采用45号钢或者铝合金加工，块状结构本身的刚性足够，只需要在斜切面与主体的衔接位置做小的圆角过渡，避免应力集中导致的零件开裂，尤其是在承受冲击载荷的工位上，过渡圆角的设计尤为重要。

　　从外形尺寸与安装边界来看，这类支撑块的整体尺寸通常不会太大，长度方向一般在50-80mm之间，宽度在30-50mm之间，高度根据工装的整体高度需求来确定，通常在40-60mm区间。安装时通常采用底部沉头孔的方式固定在工装底板上，沉头孔的位置需要避开斜切面的下方区域，保证钻孔时不会钻穿支撑面，同时沉头孔的间距要符合工装底板的T型槽或者安装孔的间距标准，通常两个安装孔的中心距设置为30-40mm，适配常规的工装底板安装规格。在安装边界上，需要注意斜切面的最外端不能超出工装的工作台边缘，同时要预留出工件取放的操作空间，斜切面上方不能有其他工装部件干涉，保证工件能够沿着斜切面的法向顺利放入和取出。另外，在实际应用中，这类支撑块的斜切面通常会做表面淬火处理，提升表面的耐磨性，因为长期与工件接触摩擦，容易出现磨损导致定位精度下降，表面硬度达到HRC40-45就可以满足常规的使用需求，如果是用于无尘车间的电子类产品工装，还会在支撑块表面做硬质阳极氧化处理，避免产生金属碎屑污染生产环境。
