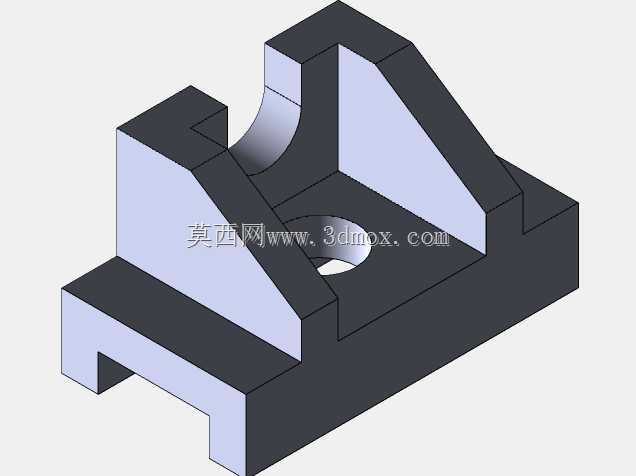

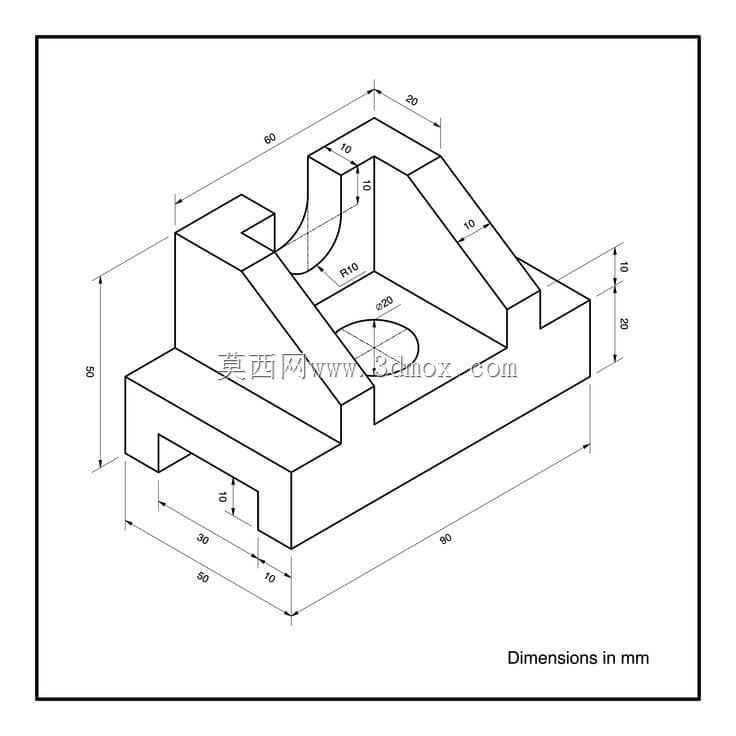

带弧形定位槽的直角支撑安装座结构

　　这款直角支撑安装座在自动化产线的工位定位、小型工装的承载固定场景中应用十分广泛，日常产线改造、非标设备搭建时，经常会遇到需要同时完成垂直面与水平面双向支撑定位的需求，这类构件刚好能填补两个垂直安装面之间的连接空缺，避免单独拼接角件带来的装配公差累积问题。从结构功能来看，底座部分预留的沉头安装孔可以适配常规内六角螺栓，安装时螺栓头完全沉入座体内部，不会突出底座平面影响放置平整度，底座下方开出的通槽一方面可以减少整体用料重量，另一方面能适配产线台面上的T型槽安装位，不需要额外打孔就能快速调整固定位置，适配不同的工位间距调整需求。垂直立板部分的弧形定位槽是整个构件的核心功能区域，槽面做了贴合圆弧面的精加工处理，用来承托圆柱形的杆件、

　　轴类零件或者传感器安装杆，弧形接触面相比平面接触能大幅提升接触面积，减少装夹时的应力集中，避免圆柱形装夹对象出现压痕或者固定打滑的问题。两侧的三角形加强筋采用等厚度设计，筋板厚度与立板、底座的壁厚保持一致，在三维建模时做了均匀壁厚处理，不仅能提升整体结构的抗弯折强度，在有小批量注塑或者3D打印制作需求时，均匀壁厚也能减少成型过程中的翘曲变形问题，不需要额外添加过多的支撑结构就能完成制作。设计过程中优先考虑了安装边界的适配性，整体底座的长宽尺寸控制在常规小型工装的安装间距范围内，立板高度刚好匹配常见的小型光电传感器、气动元件的安装高度，不会因为立板过高导致构件整体重心上移，提升固定后的稳定性。立板与底座的连接位置做了内圆角过渡处理，

　　避免直角连接处的应力集中问题，在承受侧向载荷时，圆角过渡能分散应力传递路径，减少长期受载出现的连接处开裂风险。实际使用时，这类支撑座既可以单独作为垂直连接构件使用，也可以多个组合搭建小型的工装框架，比如在检测工位上，两个对称布置的该类支撑座可以共同承托一根检测辊轴，弧形槽直接作为辊轴的端部定位位，不需要额外加装轴承座就能完成辊轴的转动支撑，适合低转速、轻载荷的检测输送场景。在手工工装夹具的搭建中，该构件的垂直立面还可以作为快速夹钳的安装基准面，底座固定在工装台面上后，夹钳安装在立板上就能完成垂直方向的压紧动作，相比单独加工L型弯板，这类一体成型的支撑座不需要后续焊接或者拼接，装配后的垂直度公差更容易控制，

　　能减少工装调试时的校准工作量。建模时对各个安装面的平行度、垂直度都做了基准约束，底座底面与立板正面的垂直度公差控制在常规机械装配的通用公差范围内，安装孔的位置度也预留了足够的装配间隙，普通机加工或者3D打印制作后不需要二次修配就能完成装配。构件的所有棱边都做了小尺寸的倒角处理，不仅能去除加工后的毛刺，避免装配时划伤操作人员，也能减少应力集中的边角位置，提升构件的抗冲击性能。在一些轻型物料的导向场景中，该支撑座的弧形槽还可以作为导向杆的端部固定座，两根平行的导向杆两端分别用该支撑座固定，就能搭建出小型的直线导向结构，配合直线轴承就能完成小型滑动模组的搭建，适配小行程、轻负载的推拉动作需求。
