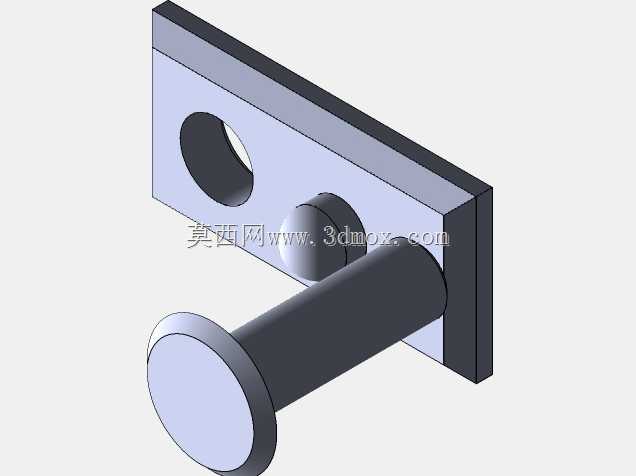

壁挂式单轴圆柱销轴连接固定支座结构

　　这类带销轴的壁挂式固定支座，在轻工设备、小型工装架体、通讯配套安装场景里的应用占比不低，很多时候用来做外置部件的铰接支撑或者挂装承力，比如小型通讯设备的外置天线角度调节基座、工装台侧挂的工具挂架转轴、小型箱体的侧开翻盖铰接位都能见到同结构的变体。从实际使用的角度看，这个构件的核心功能是通过壁挂的安装板贴合固定在竖直基准面上，伸出的圆柱销轴作为转动或者承力的轴段，给配套的外挂部件提供稳定的支撑与转动自由度，安装板上预留的沉头通孔是用来穿装固定螺栓的，能让螺栓头完全沉入板件平面，保证安装面贴合无凸起，避免安装后出现应力集中或者贴合间隙。

　　设计层面上，这个构件做了分体式的结构拆分，分为安装基板、销轴两个核心部分，安装基板采用带圆角的矩形板结构，靠近上端的位置预留了贯通的安装孔，孔位做了倒角处理，既方便安装时螺栓快速对位，也能消除孔口的锐边毛刺，避免装配时划伤操作人员或者配套线缆。销轴部分采用台阶式设计，根部做了直径更大的轴肩，装配时轴肩完全贴合安装基板的外侧平面，既可以限制销轴的轴向窜动，也能增大销轴与基板的接触受力面积，降低单位面积的压应力，避免长期受载后基板接触面出现压溃变形。销轴的自由端做了更大直径的挡边，相当于内置的轴用挡圈功能，外挂的配套部件套入销轴后，不会因为小幅振动或者转动从轴端滑脱，不需要额外加装卡簧或者端盖，减少了装配的零件数量，也降低了后期维护的零件更换成本。

　　从安装边界来看，安装基板的厚度是根据常规壁挂承力需求设计的，采用常见的冷轧钢板加工时，厚度一般选3到5毫米区间，能满足单点位5到10公斤的静载承力需求，如果是用在承力更大的场景，只需要调整基板厚度和销轴直径就能适配，不需要改动整体的结构形式。销轴的伸出长度是根据配套挂装部件的安装孔厚度来确定的，常规设计下伸出长度比配套部件的安装孔总厚度大2到3毫米，保证挡边能完全起到限位作用，同时不会因为伸出过长导致外挂部件出现过大的晃动间隙。安装孔的中心距基板侧边的距离预留了足够的扳手操作空间，用M6或者M8的螺栓固定时，普通的套筒扳手或者开口扳手都能顺利完成拧紧操作，不需要特殊的安装工具。

　　实际选型使用的时候，要注意销轴与安装基板的连接方式，如果是小批量加工可以采用销轴根部与基板过盈压装后再做周边焊接的方式，保证连接强度，如果是大批量生产可以采用基板冲孔后翻边，销轴与翻边段铆接的工艺，能大幅降低加工成本，同时保证连接强度的一致性。销轴的外圆表面需要做基本的粗糙度控制，一般Ra3.2就能满足常规的转动需求，如果是需要频繁转动的使用场景，可以适当提高外圆的粗糙度等级，或者在销轴表面做镀硬铬处理，提升耐磨性能，延长构件的整体使用寿命。安装基板的背面如果是贴合漆面或者喷塑的设备表面，可以在安装时加装薄橡胶垫片，既可以增大接触面的摩擦力，避免长期受载后支座出现滑移，也能防止安装时螺栓拧紧压伤设备表面的涂层。这类结构的设计没有冗余的复杂特征，所有的结构特征都是围绕安装便捷、承力可靠、装配简单这几个核心需求来的，没有多余的装饰性结构，非常适合作为标准化的五金连接配件推广使用，在很多需要侧装铰接或者挂装支撑的场景下，都可以直接套用这个结构形式，只需要调整对应尺寸参数就能快速适配不同的使用需求，不需要从零开始做结构设计，能大幅缩短结构开发的周期。
