带同轴孔异形铰接连接座结构设计

　　这类带同轴阶梯孔的异形铰接连接座，在轻工输送设备、小型工装夹具的连杆传动机构中十分常见，主要承担相邻运动构件之间的铰接支撑、载荷传递作用，同时通过侧边的开槽结构实现装配时的快速卡装，减少紧固件的使用数量，提升装配维护的效率。从实际应用场景来看，这类零件常出现在手动工装的压合机构、小型输送线的挡料摆臂铰接位、通讯设备机柜的门锁联动结构中，工作时需要承受摆臂往复转动带来的径向载荷，同时要保证铰接转动的同轴度，避免运动过程中出现卡滞、偏磨的问题。

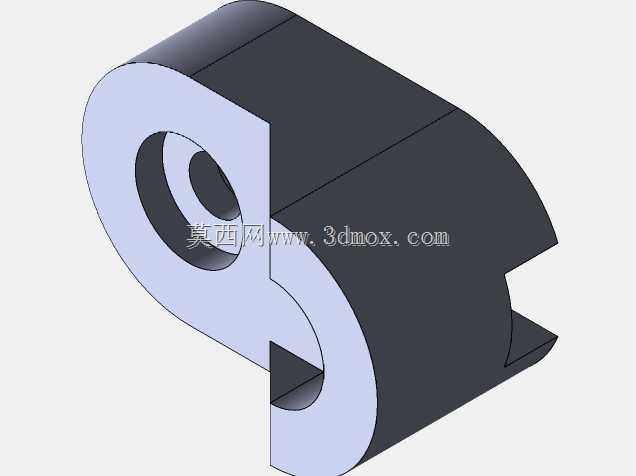

　　在功能特性设计上，零件主体采用半包覆式的异形轮廓，大端的阶梯同轴孔作为铰接主支撑位，孔壁厚度根据常规工况下载荷计算取值，保证在承受150N径向载荷时不会出现塑性变形；小端的同轴孔与大端孔保持严格的同轴度公差，公差等级控制在IT7级，适配直径匹配的铰接销轴，保证转动时的顺滑度。零件侧边开设的通槽结构，主要用于卡装配套构件的限位凸台，装配时无需从销轴端部穿入，可直接从侧向卡入安装位，大幅提升狭小空间内的装配效率，槽口位置做了小角度的倒角处理，避免卡装时出现棱角刮擦配套零件表面的问题。零件外侧的平面区域为安装贴合面，表面粗糙度控制在Ra3.2，保证与相邻固定构件贴合时没有明显间隙，减少工作过程中的振动异响。

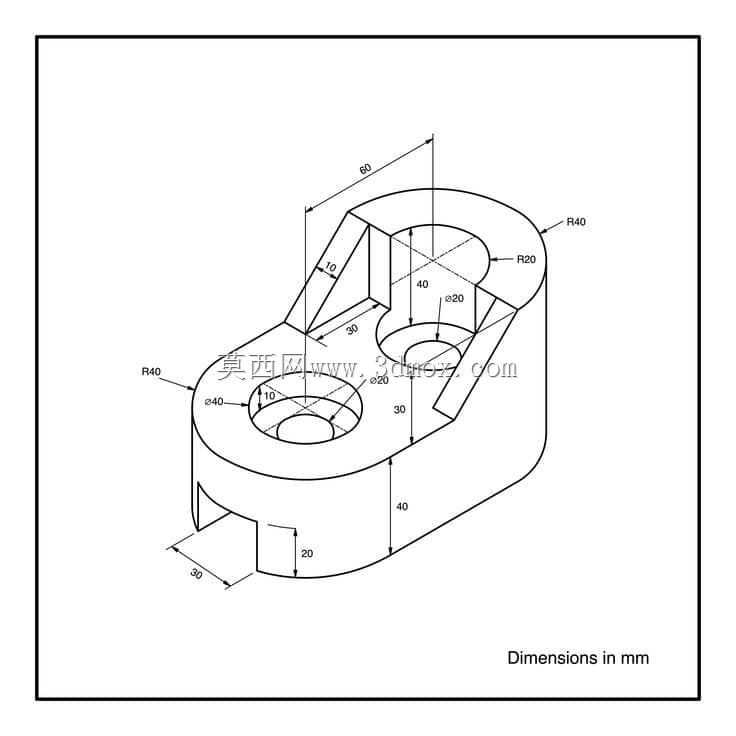

　　从设计思路层面来说，这类零件的建模首先要确定两个同轴孔的中心轴线作为设计基准，所有轮廓尺寸都以该轴线为基准进行标注，避免基准不重合带来的加工误差。主体轮廓采用拉伸加切除的方式构建，先绘制外轮廓的截面形状，保证大端圆弧与小端圆弧平滑过渡，过渡位置的圆角半径根据应力集中系数计算取值，避免往复载荷下在过渡位置出现疲劳断裂。开槽位置的尺寸需要匹配配套卡装零件的凸台厚度，槽宽公差取H8，保证卡装后既不会出现过大的旷量，也不会因为尺寸过紧导致装配困难。零件的所有外露棱边都做了0.5mm的倒角处理，既可以去除加工后的毛刺，也能避免装配时划伤操作人员。

　　在外形尺寸与安装边界方面，这类零件的总长度通常控制在60mm以内，总高度不超过40mm，厚度方向尺寸根据实际载荷需求在15-25mm区间调整，大端铰接孔的直径适配常用的8mm、10mm标准销轴，小端孔直径根据联动构件的销轴尺寸匹配，通常为4mm或6mm。安装时需要预留的操作空间为零件轮廓外扩10mm的区域，保证装配工具能够顺利操作，铰接销轴安装后需要在端部加装卡簧或者开口销，避免销轴工作过程中脱出。零件的材质通常选用6061铝合金或者Q235钢，铝合金材质适用于载荷较小、有轻量化需求的场景，Q235钢材质适用于载荷较大、需要更高强度的工装场景，表面可根据使用需求做发黑或者阳极氧化处理，提升防锈能力。在实际建模过程中，需要重点关注两个同轴孔的圆柱度、两个安装贴合面的平面度，以及开槽位置与轴线的对称度公差，这些形位公差直接影响零件装配后的运动顺畅度，若公差控制不当，会出现摆臂转动卡滞、铰接位磨损过快的问题，缩短整套机构的使用寿命。
