带孔槽组合式机械支撑定位零件结构

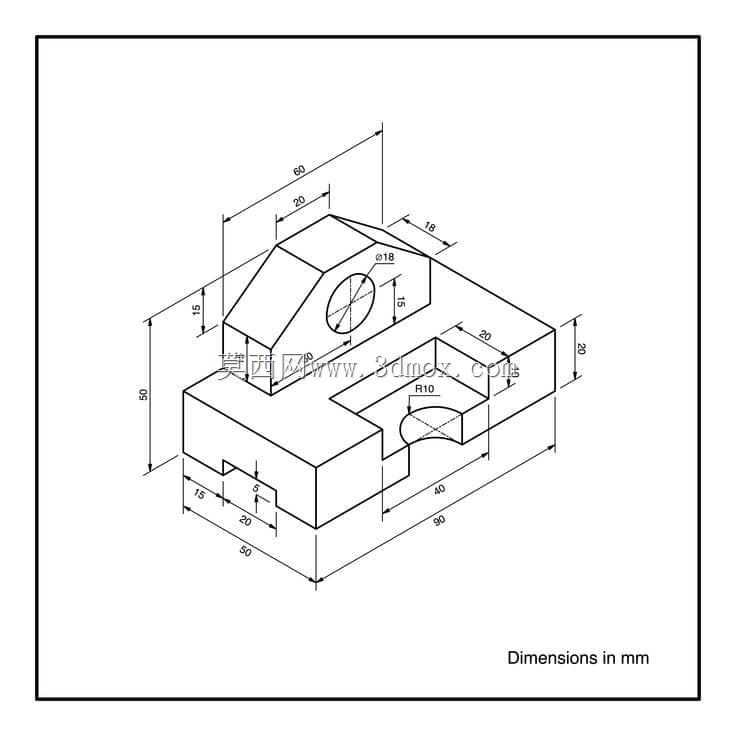

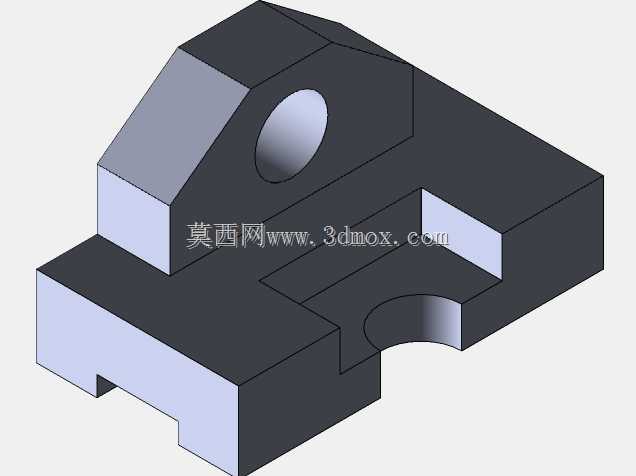

　　这类带异形孔与组合槽的块状支撑零件，多应用在工装夹具的定位工位、小型自动化设备的模组安装基座、检测治具的承载块场景中，核心作用是为相邻运动部件提供稳定的安装基准，同时通过自身的槽孔结构完成部件的限位、导向以及装配间隙避让。从实际使用场景来看，这类零件常安装在设备的台面板或者线性模组的滑台端面，上方的斜向凸台带有的通孔，主要用于穿装铰接销轴或者导向轴，让配套的摆臂、压块类零件可以绕该孔完成定角度转动，孔的内壁加工精度通常会控制在H7级公差，和销轴配合后能保证转动副的径向间隙在0.02mm以内，避免转动过程中出现窜动影响工位定位精度。零件下部的阶梯凸台结构，是直接和安装基座的定位槽配合的部分，

　　凸台的宽度尺寸会按照安装槽的实际宽度做负公差设计，装配时可以直接嵌入槽内完成初步定位，不需要额外做侧向调整，下部凸台侧面开出的半圆缺口，是为了避让安装面上的紧固螺丝头或者相邻零件的凸起结构，避免装配时出现硬干涉，同时也能减少零件和安装面的接触面积，降低平面加工的精度要求，只要保证几个凸台的端面共面，就能满足安装后的平面度要求，不需要对整个底面做全平面精铣，能有效减少机加工的工时成本。设计这类零件的时候，首先要确定的是上部铰接孔的中心高度，这个尺寸直接决定了配套摆臂的转动行程末端位置，需要和相邻工位的工件高度、压合行程做匹配计算，孔中心到零件安装底面的高度公差通常控制在±0.01mm，避免装配后摆臂的工作位置出现偏移。

　　斜向凸台的倾斜角度是根据摆臂的初始摆角确定的，角度公差控制在±0.1°，保证摆臂在初始位置时和凸台侧面有足够的贴合面，承受摆臂下压时的反向作用力，避免应力集中在孔的边缘位置造成零件变形。零件中间位置开出的矩形通槽，一方面是为了减轻零件自身重量，降低安装后对滑台的负载压力，尤其是在高速往复运动的模组上使用时，零件重量每降低10%，模组的启停响应速度就能有明显提升，另一方面这个槽也可以作为走线通道，让配套传感器的线缆从槽内穿过，避免线缆外露被运动部件剐蹭。零件的所有棱边都做了0.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者相邻零件的表面，另一方面也能在装配时起到导向作用，让零件更容易嵌入安装槽内。

　　从安装边界来看，这类零件的整体长度、宽度尺寸需要和安装位的预留空间匹配，零件外侧和相邻部件的最小间隙要保留2mm以上，避免设备运行过程中因为振动产生位移出现碰撞，上部铰接孔的轴向长度要和配套销轴的长度匹配，销轴装入后两端的卡簧槽要完全露出，保证卡簧可以正常卡入完成轴向限位。零件的材质通常选用45号钢或者6061铝合金，根据使用场景的负载大小选择，负载较大的冲压工位支撑块会选用45号钢并做调质处理，表面硬度达到HB220-250，提高抗冲击性能，负载较小的检测治具用件则选用铝合金做阳极氧化处理，在保证强度的同时降低整体重量。这类零件的建模过程中，需要重点关注各个特征的公差配合要求，尤其是铰接孔和下部定位凸台的位置度要求，建模时要把基准设定在安装底面上，所有尺寸都从这个基准出发标注，避免加工时出现基准不重合带来的尺寸误差，同时要注意各个槽孔之间的壁厚，最小壁厚不能小于3mm，避免加工或者受力时出现开裂变形。
