复古卡通风格立式双足机器人结构设计

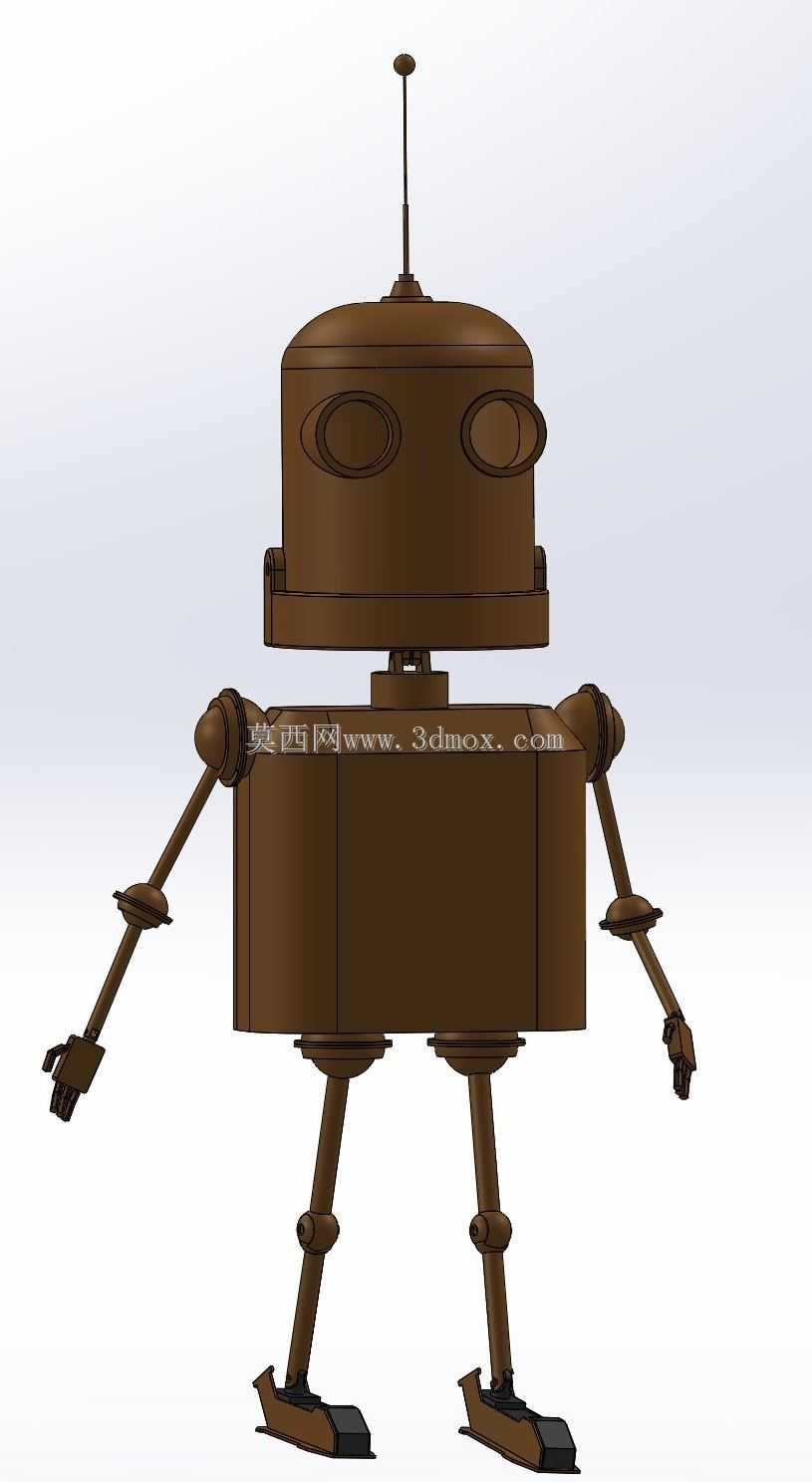

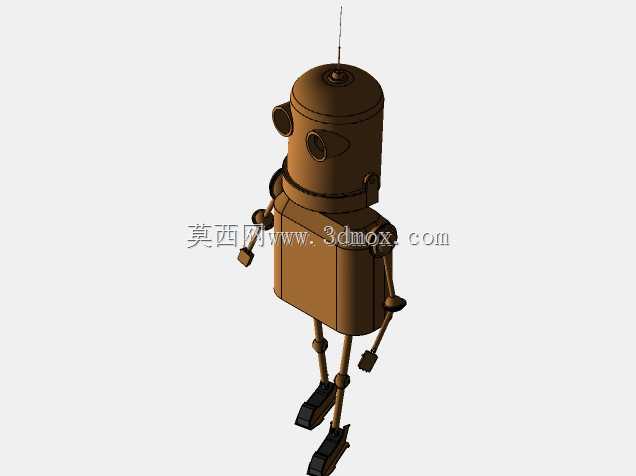

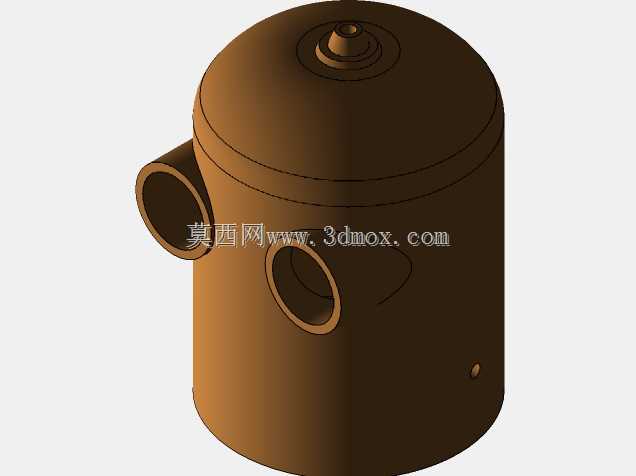

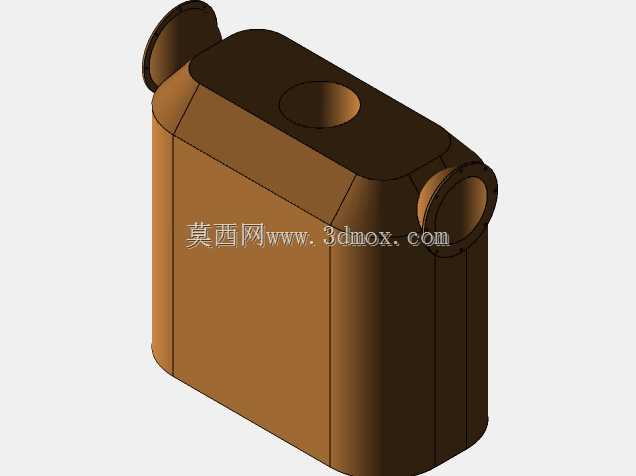

　　这款复古风格双足机器人的结构设计，最初面向科普展示场景与青少年科创教具开发需求，可作为机械结构认知教学的实体演示载体，也能适配文创展陈、主题IP衍生摆件的落地需求，区别于工业级重载作业机器人的设计逻辑，整体更侧重结构直观性与造型辨识度的平衡。从功能特性来看，机体采用分段式模块化布局，顶部圆柱形舱段预留了传感模块安装位，顶端的细长杆状结构可扩展安装天线、状态指示灯或者环境探测探头，舱段侧面的两个圆形凸台结构对应视觉传感组件的安装位置，无需额外改动外罩结构即可完成感知元件的嵌入安装。中部躯干采用方正箱型结构，内部预留了充足的走线空间与控制板、小型动力源的安装腔体，躯干与上肢、下肢的连接位置均采用铰接式关节结构，

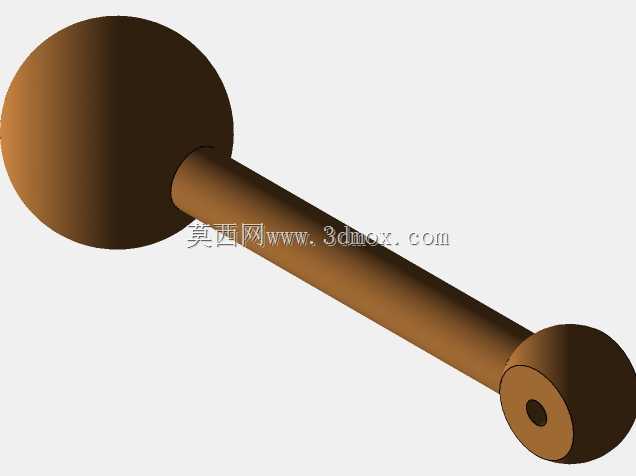

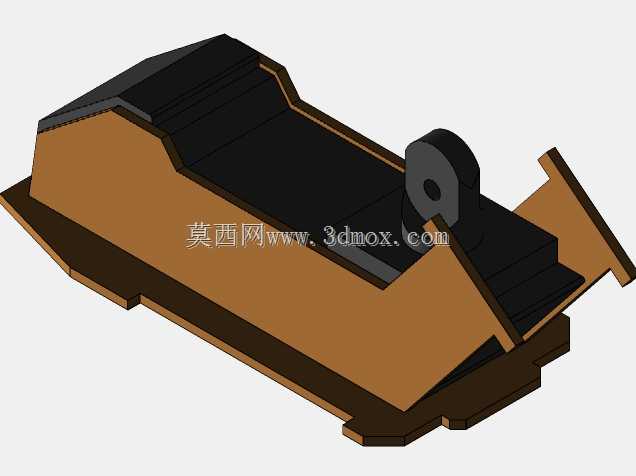

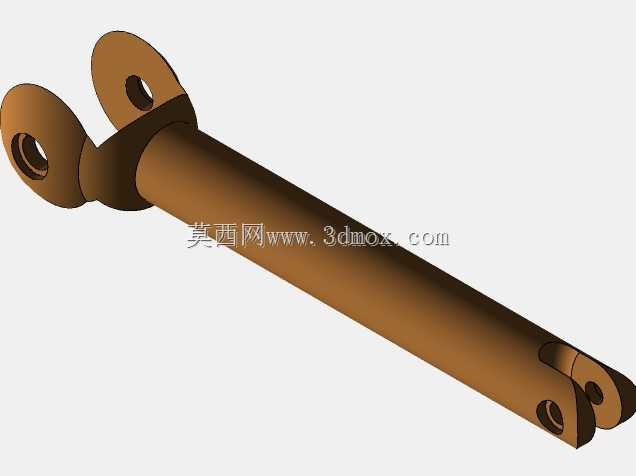

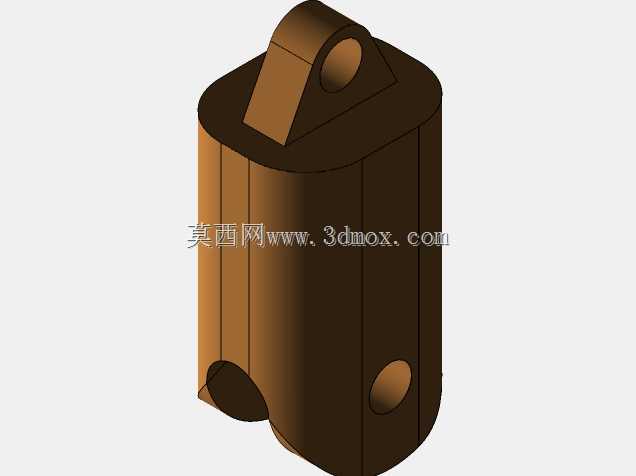

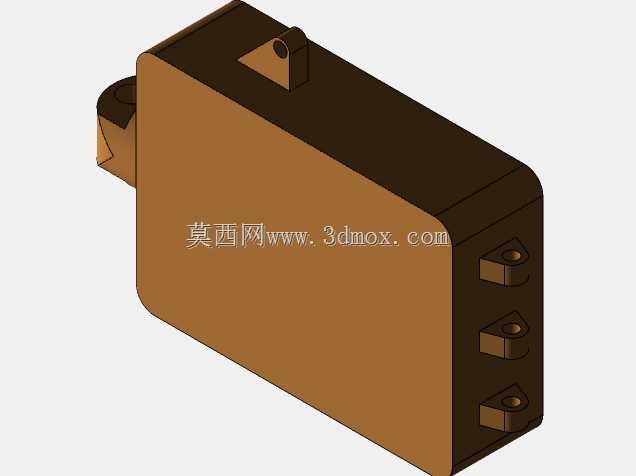

　　上肢的两段式臂杆可实现前后摆动、小幅度侧向转动的动作，手部的块状结构可根据需求更换为夹爪、磁吸接头等不同执行端，满足简单的物件拾取、动作演示需求。下肢部分采用三段式仿生结构，大腿、小腿段的杆径比例经过配重校核，配合底部的块状足部结构，静态放置时可实现无额外支撑的稳定直立，足部的接触平面做了防滑纹理预留，放置在光滑展示台面时不会出现滑移倾倒的问题。设计过程中优先考虑了装配的便捷性，所有关节的铰接轴均采用同规格标准紧固件，不同舱段的连接位置设置了定位止口，组装时无需额外工装即可完成各部件的对位，外罩曲面全部采用规则回转面与平面拼接成型，加工时无论是采用3D打印熔融沉积成型，还是采用注塑开模的方式，都能实现较低的制造成本，

　　曲面过渡位置的圆角半径统一设置为2mm，既避免了锐边带来的安全隐患，也能减少加工过程中的应力集中问题。外形尺寸方面，整体高度控制在220mm左右，躯干部分的最大宽度为80mm，足部展开后的最大支撑宽度为90mm，安装边界可适配常规的100mm见方展示底座，不需要额外预留过大的放置空间，关节活动范围经过运动干涉校核，上肢最大前摆角度可达75度，下肢前后摆动的最大角度为40度，全活动行程内不会出现部件碰撞、走线拉扯的问题。结构配重经过反复调整，躯干腔体内部的动力元件与控制元件集中布置在整机重心高度以下的位置，配合足部的配重块预留槽，即使在肢体摆出小幅动作姿态时，整机的重心投影也始终落在足部支撑面范围内，不会出现重心失稳的情况。

　　不同于追求高精度运动性能的工业机器人，这款设计的关节阻尼可根据使用场景调整，作为静态展示摆件时可将关节阻尼调至最大，肢体调整到对应姿态后可长期保持固定角度，作为教学演示模型时可降低关节阻尼，方便手动调整肢体姿态来讲解连杆运动、铰接结构的工作原理。外表面的结构分模线全部设置在部件拼接的隐蔽位置，外观面没有突兀的连接缝，圆柱形头部与箱型躯干的连接位置设置了旋转轴结构，头部可实现360度水平转动，进一步提升了姿态调整的灵活性。所有结构部件的壁厚统一设置为2.5mm，既满足3D打印的最小壁厚要求，也能保证常规使用场景下的结构强度，日常拿取、姿态调整过程中不会出现部件断裂、变形的问题，走线孔全部设置在关节铰接位置的中心处，内部线缆可穿过铰接轴中心连通各个功能段，不会出现线缆外露、活动时被结构件夹损的问题。
