立式龙门结构多功能液压压力加工设备

　　这款立式龙门架构的液压加工设备，在中小批量零部件加工、机加工车间、维修工段以及小型五金加工厂的适配性极强，日常可覆盖轴类零件的过盈压装、金属板材的校直整平、小型塑料件与橡胶件的压合成型、废旧零部件的拆解施压等多类作业场景，相比普通手动压床，其输出压力稳定、行程可控的特性，能大幅降低手工作业的劳动强度，同时保证施压过程的压力一致性，避免手动施压时压力不均导致的零件损伤或装配不到位问题。

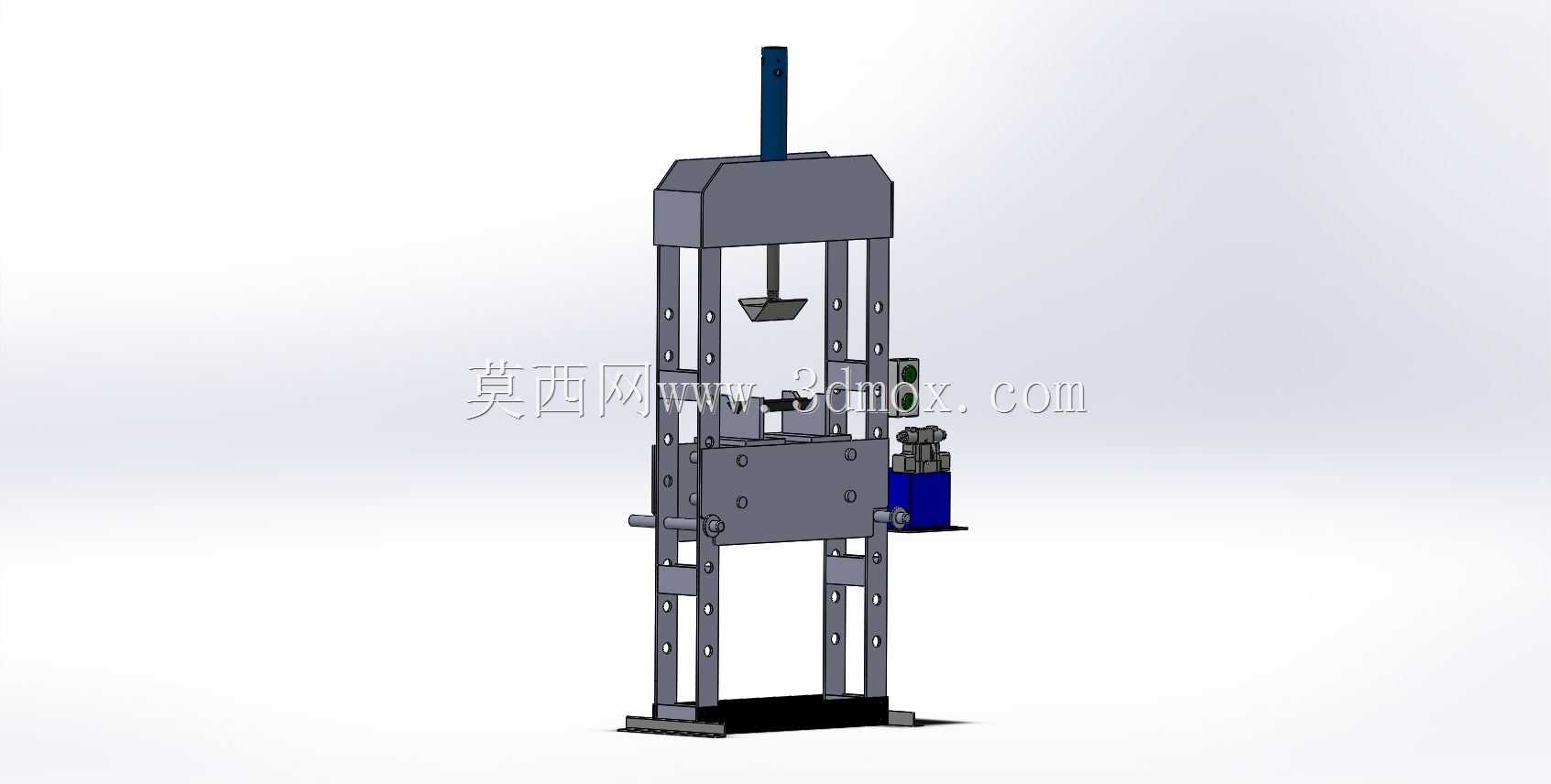

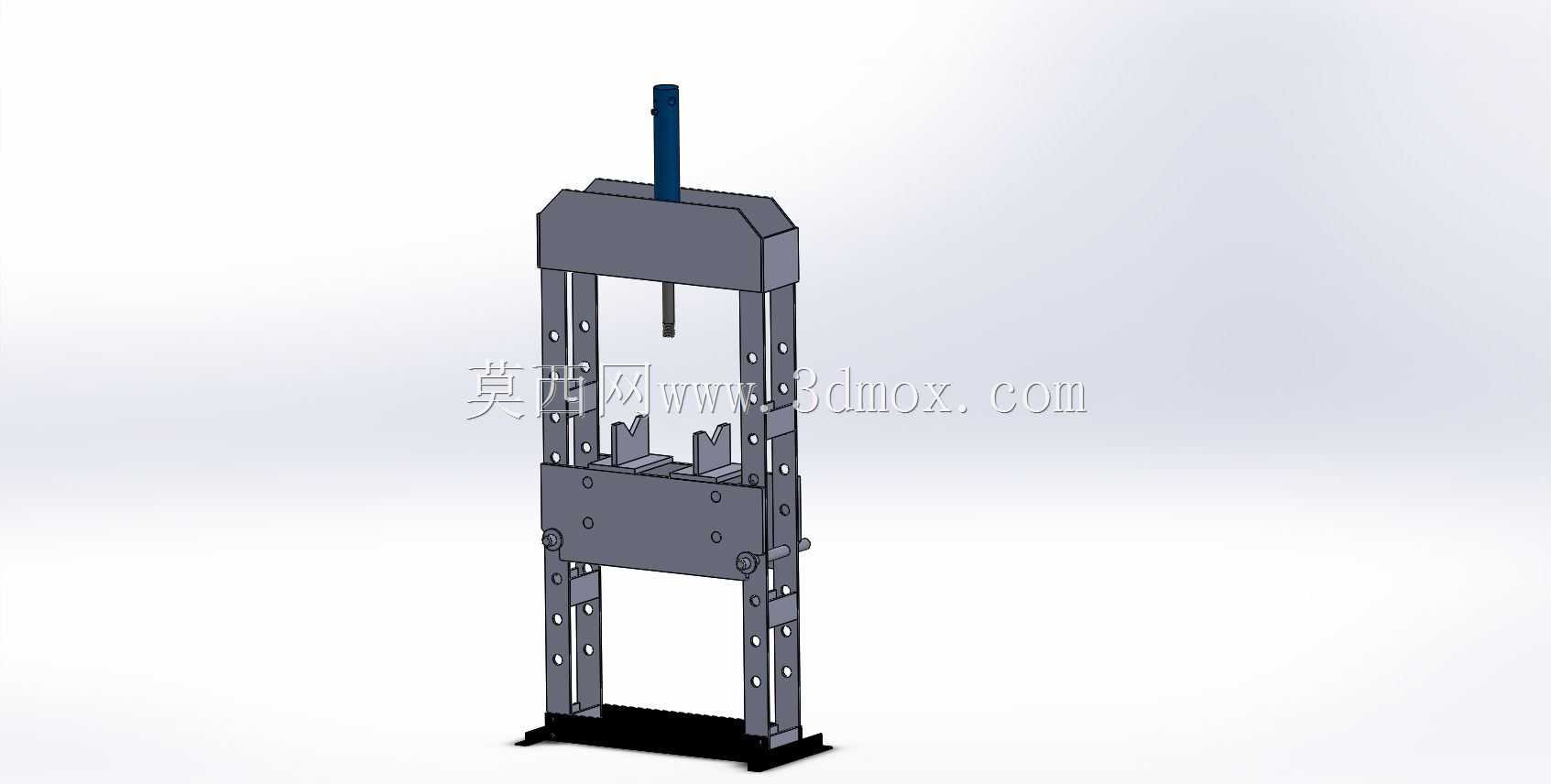

　　从结构设计逻辑来看，设备采用双立柱龙门式承载框架，两根竖直立柱采用加厚矩形型钢加工而成，立柱表面等距开设多组调节定位孔，可根据待加工工件的高度尺寸，快速调整上部固定横梁与下部活动工作台的安装间距，适配不同高度规格的工件加工需求，这种孔位调节的设计相比丝杆连续调节，承载能力更强，在满负荷施压时不会出现横梁滑移下沉的问题，框架的底部采用整体式加厚钢板焊接底座，底座上预留有设备安装的地脚螺栓孔，可直接固定在混凝土地面或者重型工作台上，抵消施压作业时的反作用力，减少设备整体的振动幅度，保证施压过程的稳定性。

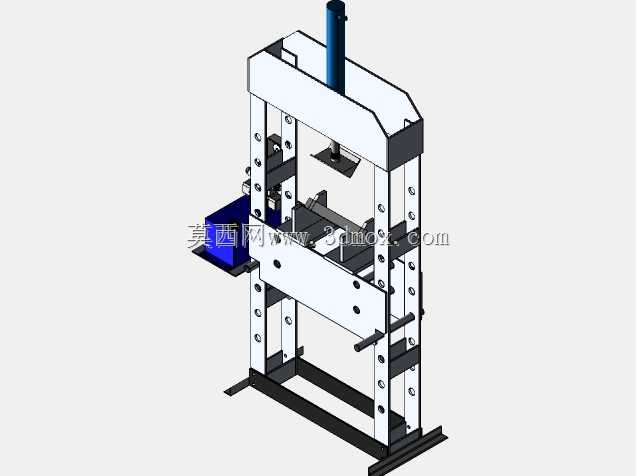

　　施压执行部分，设备主压油缸垂直安装在上部横梁的中心位置，油缸活塞杆端部安装有可快换的压头连接座，可根据不同作业需求更换平压头、V型压头、成型压模等不同工装，压头下方的活动工作台表面加工有T型槽，方便用户自行加装夹具来固定待加工工件，避免施压过程中工件偏移造成的加工误差。设备的液压动力单元独立布置在机架右侧的安装支架上，集成了液压油箱、齿轮泵、手动换向阀、压力调节阀与油压显示表，操作人员站在设备正面即可通过操作换向阀手柄控制压头的升降行程，通过压力调节阀可根据作业需求调整系统输出压力，油压表可实时显示当前系统压力值，方便操作人员把控施压力度，避免压力过大造成工件或设备损坏。

　　在安装边界与尺寸适配方面，设备整体占地面积不足1平方米，整体高度适配常规工业厂房的层高要求，不需要额外开挖设备基础，只要地面平整度满足要求，通过底部四个地脚螺栓固定即可投入使用，设备的操作空间预留充足，操作人员站在正面即可完成工件上下料、压力调整、行程控制的全部操作，不需要额外侧身或者探身操作，符合一线作业的操作习惯。液压管路采用高压无缝钢管搭配高压橡胶软管布置，管路走向沿机架立柱内侧固定，不会突出到工件操作区域，避免上下料时工件磕碰管路造成泄漏隐患，所有管路连接位置都采用密封件可靠密封，长期满负荷使用也不会出现渗漏油问题。

　　从功能拓展性来看，这款设备除了常规的压装、校直、成型作业外，还可以通过加装简易模具完成小型零件的冲压、铆接、压印等作业，相比大型专用压力设备，其投入成本低、占用空间小、操作门槛低的特点，非常适合小型加工单位作为通用施压设备配置，设备的结构全部采用标准化型钢与通用液压元件搭建，后期维护更换配件的成本极低，不需要采购专用的定制配件，常规机修人员即可完成日常的维护与故障排查，不需要厂家专人上门维护，大幅降低了设备的全生命周期使用成本。

　　设计过程中充分考虑了一线使用的实际痛点，比如在机架侧面预留了工装挂件的安装位置，可将常用的压头、扳手等工具直接挂在机架上，方便作业时随手取用；液压油箱侧面设置了透明液位计，可直接观察油箱内的液压油剩余量，及时补充液压油；油缸的行程限位采用可调节的机械挡块，可提前设定压头的下行极限位置，避免压头超行程下行撞坏工作台或者模具，这些细节设计都是基于实际车间作业的使用反馈优化而来，没有多余的花哨功能，全部围绕实用、可靠、易维护的核心需求展开。
