内啮合直齿圆柱花键套传动构件

项目分类:齿轮 发布时间:2022-06-09 ID:647203

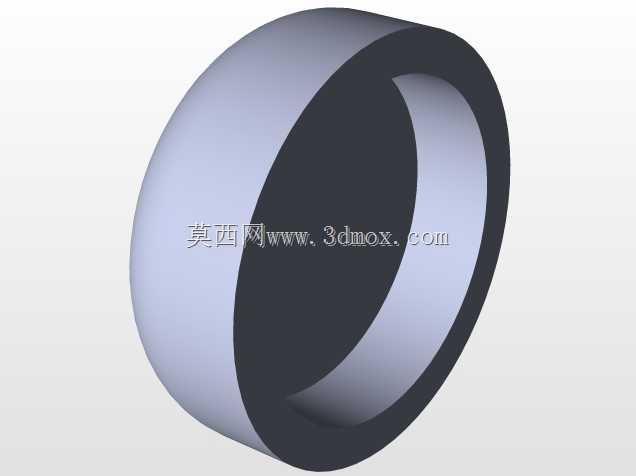

  • 内啮合直齿圆柱花键套传动构件

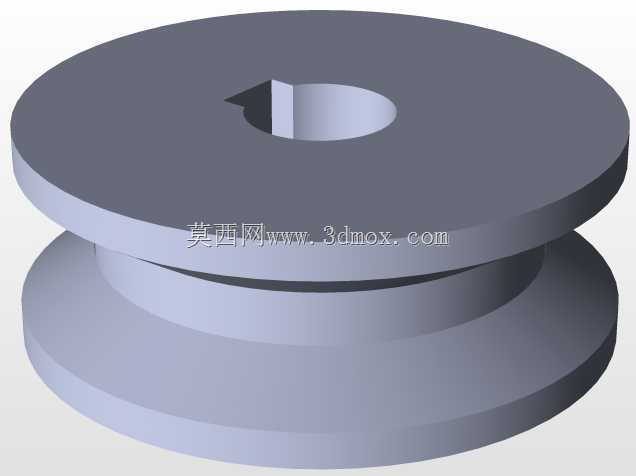

  • 内啮合直齿圆柱花键套传动构件

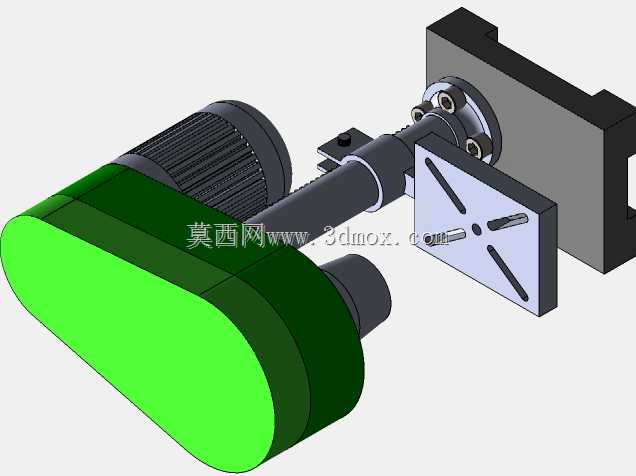

  • 内啮合直齿圆柱花键套传动构件

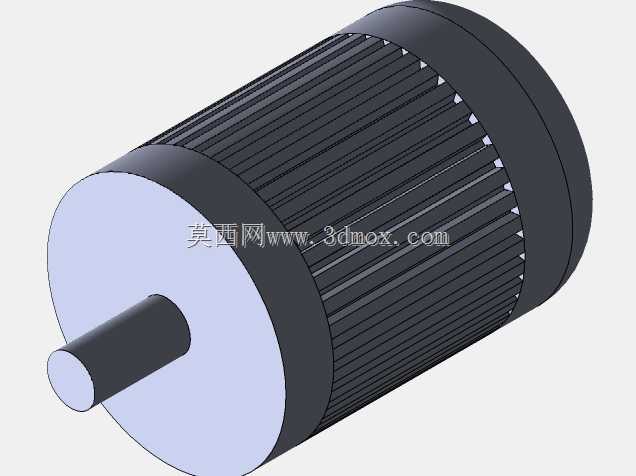

  • 内啮合直齿圆柱花键套传动构件

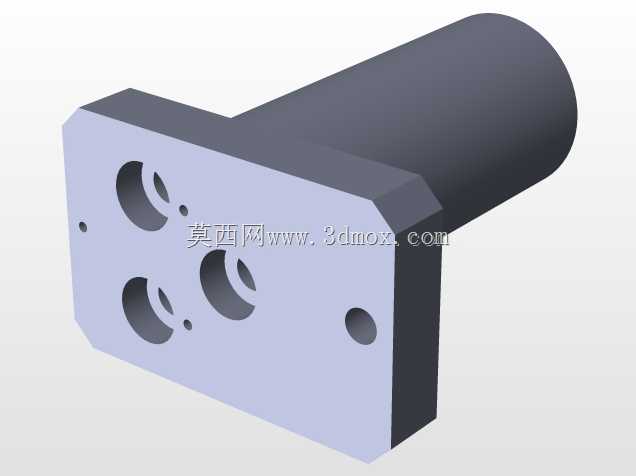

  • 内啮合直齿圆柱花键套传动构件

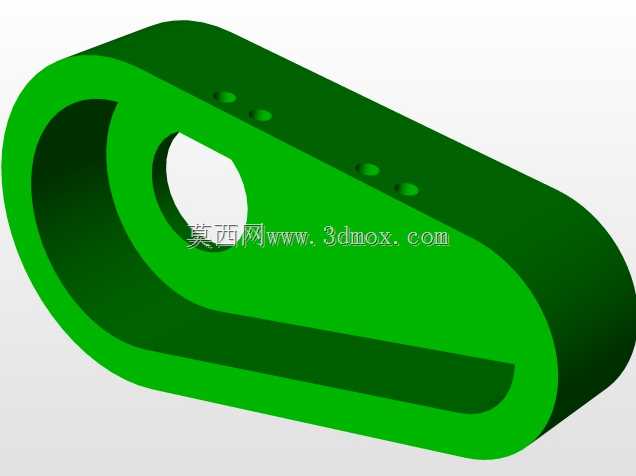

  • 内啮合直齿圆柱花键套传动构件

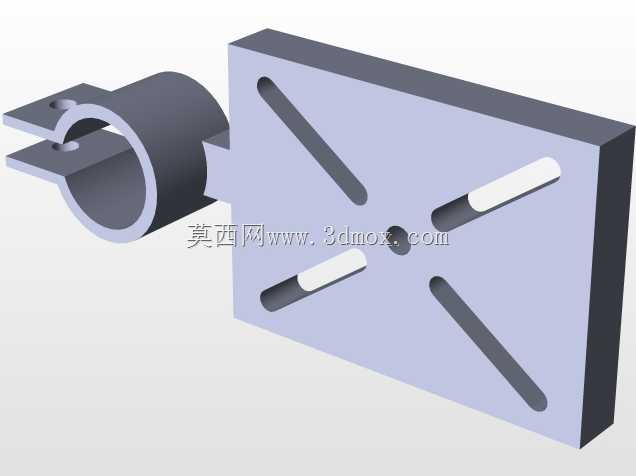

  • 内啮合直齿圆柱花键套传动构件

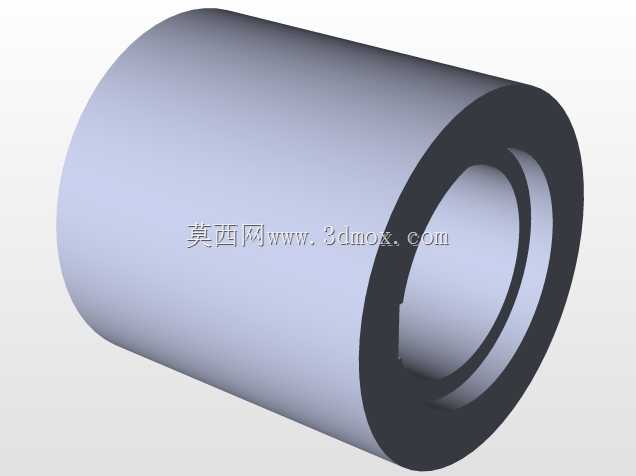

  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件
  • 内啮合直齿圆柱花键套传动构件

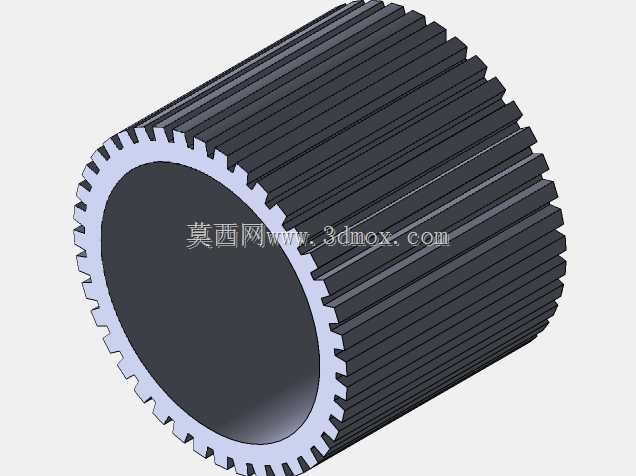

  在机床主轴传动、精密伺服进给机构以及重载传动箱的动力传递链路里,这类内齿直齿花键结构是承担扭矩传递、轴系周向定位的核心部件,区别于普通平键连接的单接触面受力,内齿整体啮合的结构能将输入扭矩均匀分散到每一个啮合齿面,在同等径向尺寸下能传递更大的额定扭矩,同时允许配套的外花键轴在轴向做小范围滑移,适配主轴变速、进给行程调节这类需要轴向位移同时保持扭矩传递的工况。从结构设计逻辑来看,该构件采用等齿厚直齿设计,齿向与构件轴线完全平行,加工时可通过插齿、拉削工艺一次成型,相比斜齿内齿圈没有轴向分力,不需要额外设置止推轴承来抵消轴向载荷,能简化配套支撑结构的设计复杂度。构件的外圆柱面为光整加工面,可直接作为轴承安装位,

  压装到传动箱体的安装孔内时,外圆与箱体孔采用H7/k6过渡配合,保证安装后的同轴度,避免内齿与外花键啮合时出现偏载导致齿面异常磨损。内齿的齿顶圆、齿根圆均做了微小圆角过渡,避免热处理时齿根位置出现应力集中,在承受冲击载荷时能有效降低齿根断裂的风险,齿面的粗糙度控制在Ra1.6以内,减少啮合过程中的摩擦损耗,降低长时间运行后的温升。在安装边界设计上,构件的轴向长度需要匹配外花键轴的啮合长度加上轴向滑移的行程余量,两端的内齿端口做了15度倒角引导,方便装配时外花键顺利导入啮合位置,不会出现齿端磕碰损伤。实际应用中,这类构件常配套在主轴箱的动力输入段,电机输出的扭矩通过外花键轴传递到该内齿套,再将动力输出到下游的齿轮传动组,

  因为是多齿同时啮合,传动过程中的背隙可以控制在很小的范围,适配精密加工设备对传动精度的要求,不会出现进给顿挫、传动滞后的问题。设计建模过程中,需要严格控制内齿的齿距累积误差、齿向误差,每一个齿的齿形公差需要符合GB/T 3478.1的精度要求,建模时先通过参数化方程生成单个齿的齿廓曲线,再通过圆周阵列生成全部轮齿,内孔与外圆的同轴度公差需要控制在0.02mm以内,避免装配后出现齿面啮合不均,局部载荷过大导致早期失效。外圆表面的尺寸公差需要匹配配套轴承的内孔公差,保证轴承压装后不会出现跑圈问题,构件的壁厚需要根据额定传递扭矩做强度校核,在满足强度要求的前提下尽可能控制径向尺寸,缩小整个传动单元的体积,适配紧凑型设备的安装空间要求。

  在重载应用场景下,该构件通常采用40Cr材质调质后表面高频淬火,齿面硬度达到HRC45-50,既保证芯部有足够的韧性承受冲击载荷,又让齿面有足够的耐磨性延长使用寿命,建模时需要预留热处理的变形余量,避免热处理后齿形变形超差无法装配。这类结构相比普通的联轴器连接,能在更小的空间内实现更大扭矩的传递,同时具备轴向滑移的功能,在需要变速、进给调节的传动结构中是不可替代的核心传动部件,设计时还需要考虑润滑通道的预留,在构件对应的箱体位置设置注油孔,保证啮合齿面能得到持续的润滑,降低齿面磨损,提升整个传动机构的使用寿命。
