植入组冷却器配套冷水机组安装布局设计

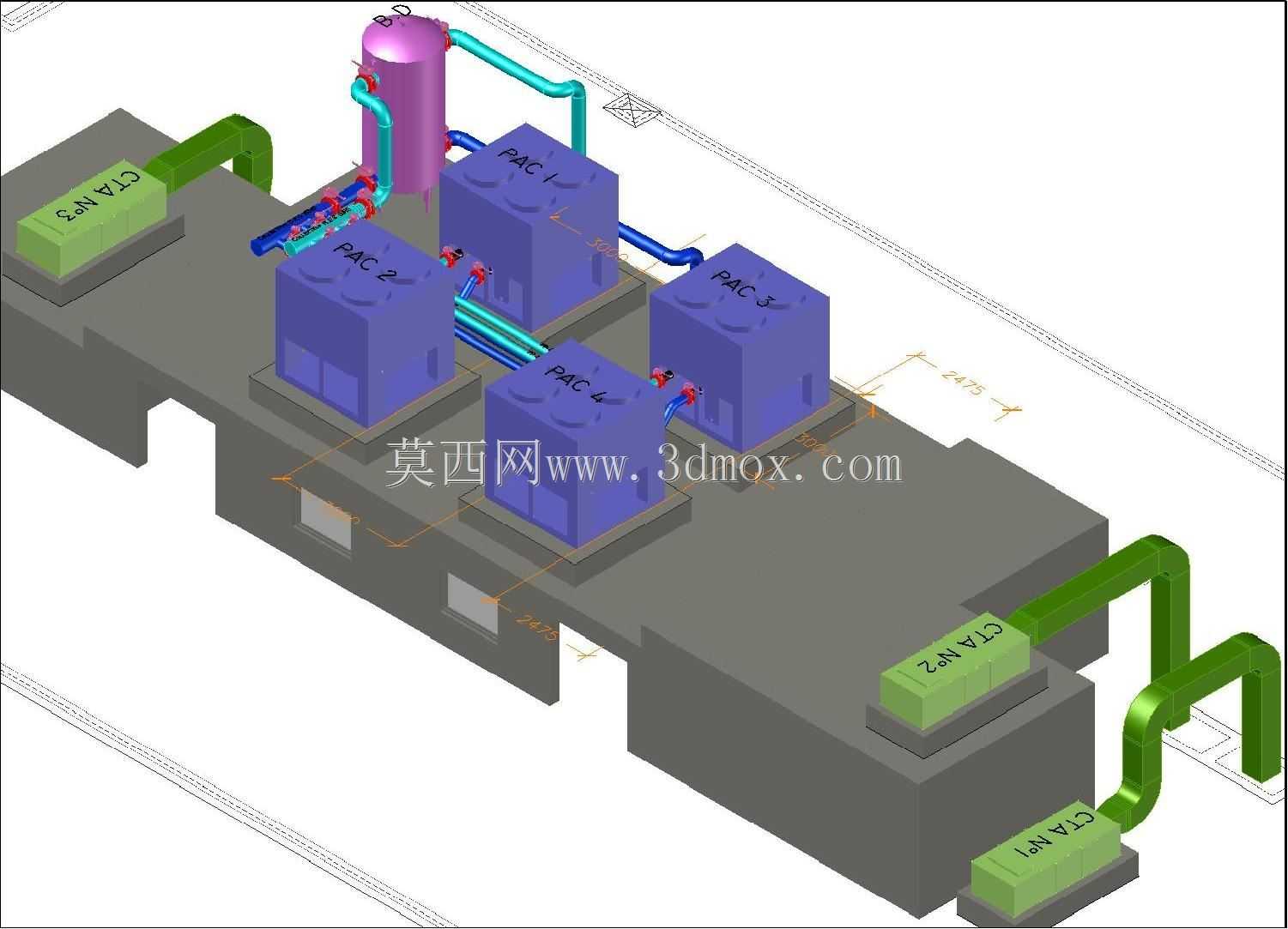

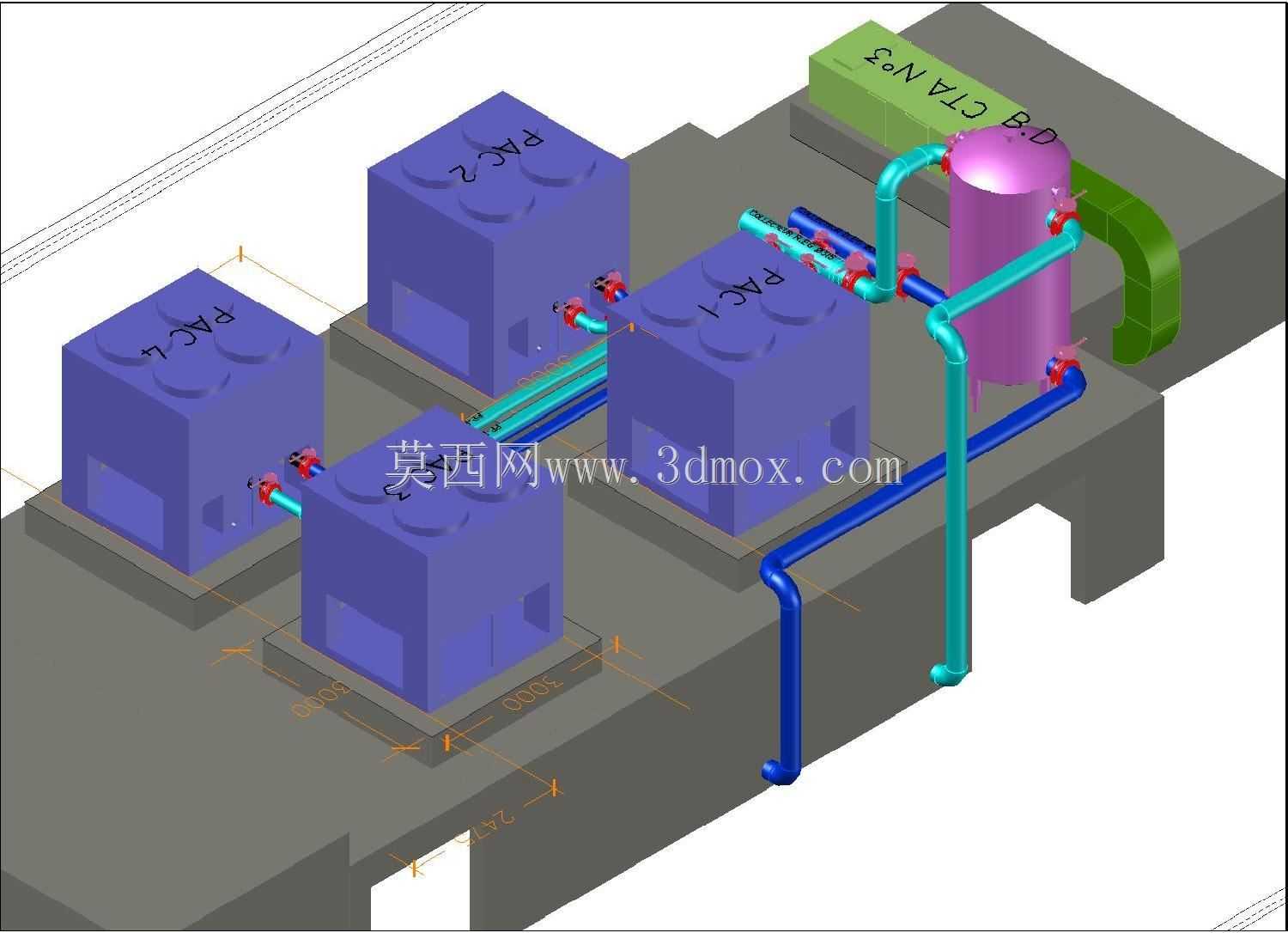

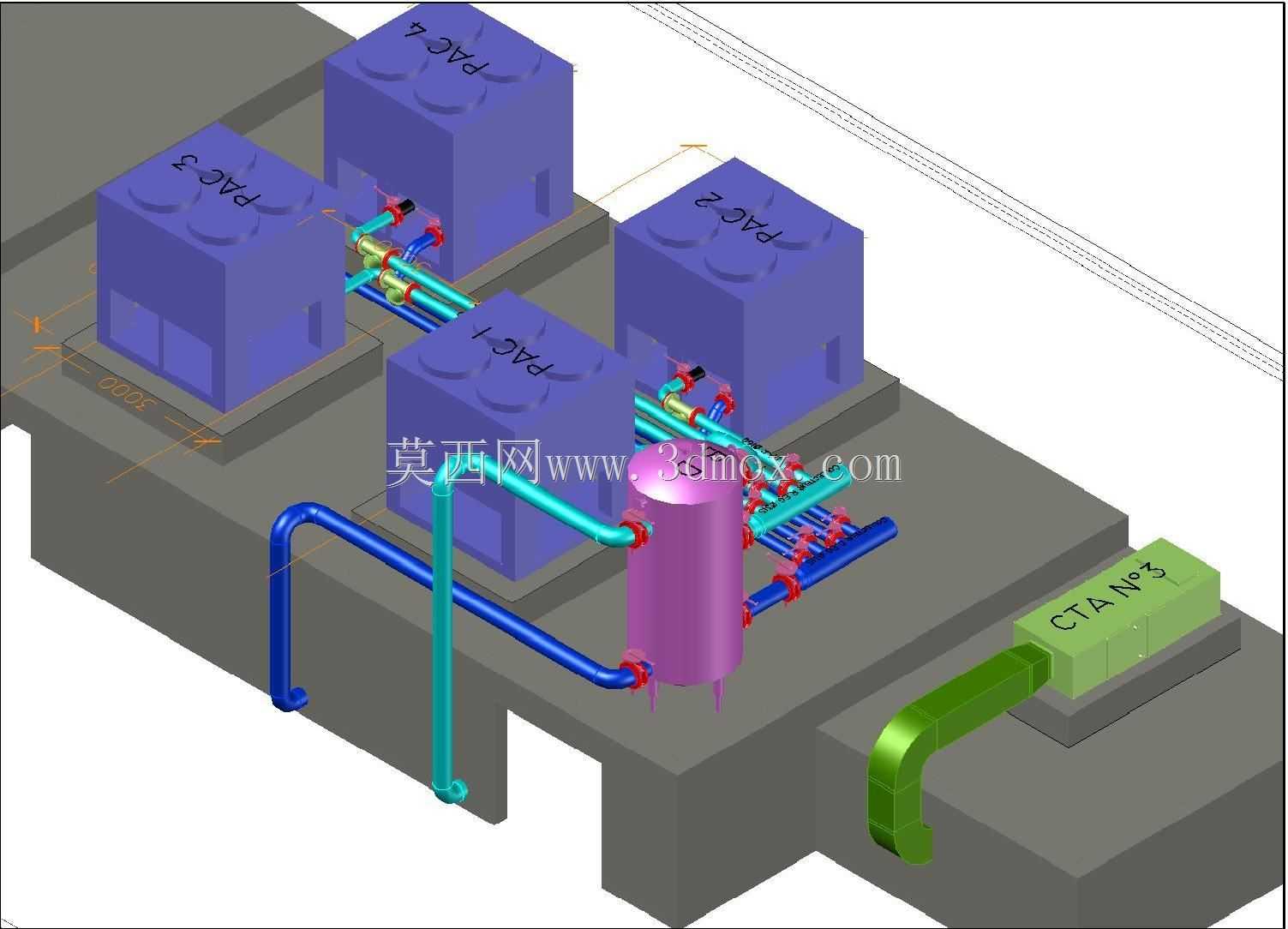

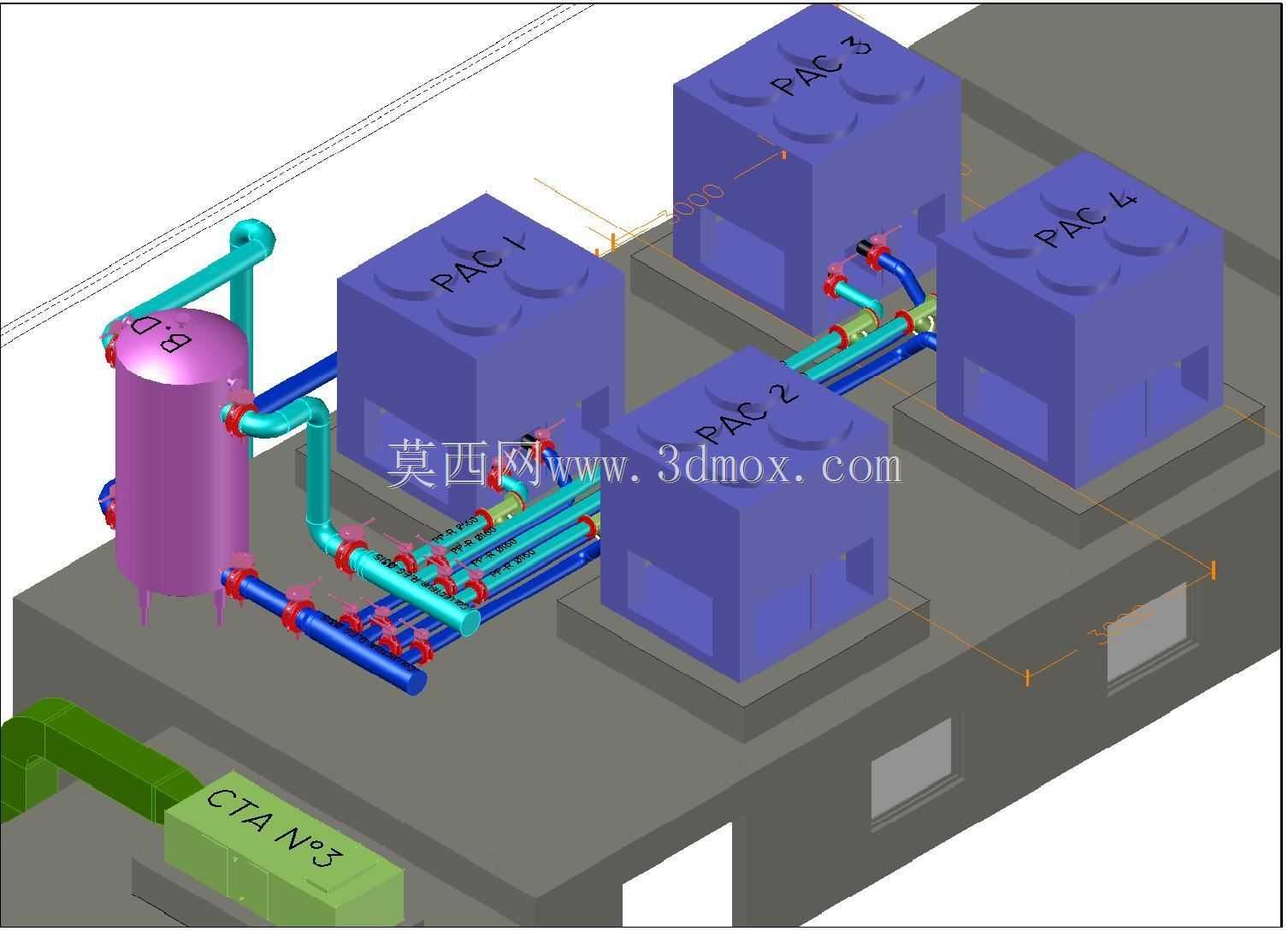

　　这套三维布局针对工业制冷场景下的植入组冷却器配套冷水机组安装做了完整的空间排布还原，核心服务于生产制程中需要持续稳定冷源供给的工位，常见于精密电子制造、化工反应控温、大型设备冷却等需要多机组并联供冷的现场。整个系统包含四台主制冷机组、立式储液分液罐、配套控制单元以及完整的供回水管路，所有部件的安装位置都严格贴合现场土建基础的预留边界，在建模阶段就提前规避了管路与基础梁柱、后期运维通道的干涉问题。从设计逻辑上看，四台PAC标识的制冷机组采用两列对称排布，中间预留了足够的管路安装与检修空间，主供回水干管沿机组间隙的基础沟槽敷设，分支管路从干管侧向接出对应接入每台机组的进出水口，不同功能的管路采用差异化配色区分：蓝色管路为低温供水侧，

　　青色为回水侧，红色小管径管路为排气与旁通支路，绿色管路为最终冷量输出至被控冷却器的输送段，这种配色区分在现场安装施工时能大幅降低管路接错的概率，也方便后期运维人员快速识别管路功能。立式圆柱形储液罐布置在四台机组的前端居中位置，距离每台机组的管路长度基本一致，能均衡分配各机组的冷媒流量，避免因管路长度差导致的供液不均问题，罐体底部的支脚高度匹配基础预埋的固定螺栓位置，安装时不需要额外做垫高调整，罐体侧面的接口高度与主供回水管路的标高完全对齐，减少了不必要的弯头使用，降低管路沿程阻力损失。右侧的CTA控制单元布置在系统的边缘位置，紧邻冷量输出管路的出口，既缩短了控制线缆的敷设长度，也避开了管路密集区，方便操作人员日常巡检与参数调整，

　　控制单元底部的混凝土支墩高度高于周边基础面，能避免场地积水浸泡设备壳体。管路设计上充分考虑了安装与运维的便利性，所有水平管路都预留了标准坡度，在管路最高点设置了自动排气阀接口，最低点设置了排污泄水接口，管路转弯处全部采用标准曲率的弯头，避免直角弯折造成的流阻骤增，管道支架的间距符合工业管道安装规范，在阀门、仪表接口位置都预留了独立的支撑点，避免管路重量附加在设备接口上造成密封件渗漏。整个布局的安装边界严格控制在土建预留的设备区范围内，机组与周边墙体的距离满足设备散热与检修拆卸的空间要求，主通道宽度足够搬运设备配件与检修工具通行，所有外露的管路接口都预留了足够的操作空间，方便后期安装阀门、温度压力传感器等附属配件。从实际应用角度出发，

　　这套排布方案在建模阶段就完成了所有干涉检查，包括管路之间的碰撞、管路与设备的间隙、设备安装时的吊装路径预留，现场施工时可以直接按照三维模型的定位放线，不需要在现场临时调整管路走向，能大幅缩短安装周期，减少现场切割改管的材料浪费。系统的管路通径匹配每台机组的额定流量，干管通径按照四台机组同时满负荷运行的总流量选取，分支管路通径与单台机组的接口尺寸一致，在每台机组的进出口位置都预留了阀门安装段，方便单台机组故障时切断管路进行检修，不影响其他机组的正常运行，保障生产供冷的连续性。
