移动式可调倾角皮带输送上料机

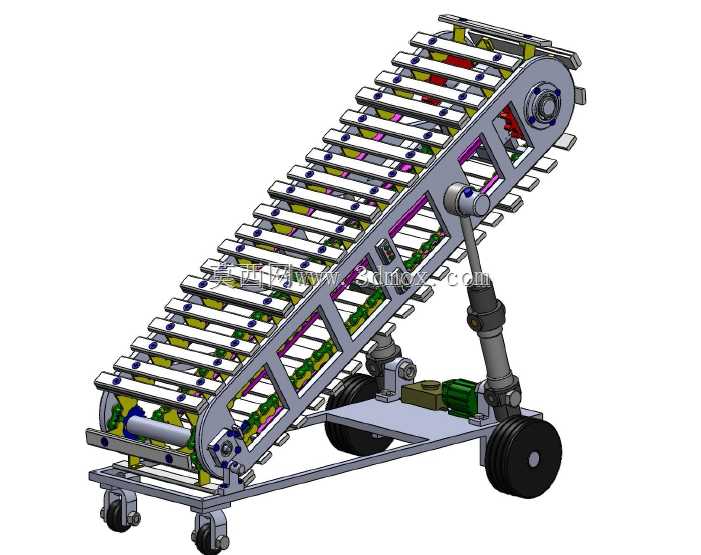

　　这套移动式可调倾角输送设备的三维结构，围绕散料与袋装物料在非固定工位间的短距离转运、上料需求展开，常见于农资仓库袋装肥料装卸、粮食收购点散粮倒运、小型加工厂原料补料以及户外临时作业点的物料提升场景。设备整体采用轮式移动底盘加倾斜输送臂的布局，区别于固定式皮带机，它不需要预埋地脚或固定基础，可由牵引或人工推行在车间、仓库、货场之间转移，到达作业位置后通过支撑结构稳定机身，快速投入使用。

　　输送主体为倾斜布置的皮带输送段，皮带表面采用横向挡条结构，这一设计针对袋装物料和有一定流动性的散粒物料：当输送臂抬升至较大倾角时，平皮带容易出现物料下滑、袋装物回退的问题，横向挡条能够为料袋提供承托面，阻止其沿皮带坡面滑移，使设备在较陡角度下仍能稳定输送。输送臂框架采用桁架式焊接结构，两侧主梁之间以多组横梁连接，既承担皮带托辊的安装载荷，又通过镂空的桁架形式控制整体自重，避免移动设备因臂架过于笨重而导致轮压过大、推行困难。托辊沿输送方向分段布置，支撑皮带回程与承载段，保证皮带在满载工况下不出现明显下垂跑偏。

　　倾角调节是该设备的核心功能之一。输送臂下端铰接在移动底盘的机架上，臂身中后段与两组液压油缸相连，油缸另一端铰接于底盘支座。通过液压系统驱动油缸伸缩，即可改变输送臂与水平面的夹角，从而调整出料端高度，适配不同高度的受料设备——例如向低矮料仓喂料时减小倾角、降低落差以减少物料破损；向高台货车或高料口上料时增大倾角、提升卸料高度。液压调节相比手动螺旋升降，操作省力且具备自锁能力，油缸在停止供油后可依靠液压锁保持臂架角度，承载状态下不会自行回落，作业安全性更有保障。

　　行走与支撑部分，底盘配置四个行走轮，其中两轮为大直径承重轮，承担设备主体与满载物料的主要重量，另外在底盘前端设置小尺寸万向轮，用于转向和短距离移位，这种轮组搭配兼顾了直线牵引的稳定性与现场转向的灵活性。底盘上还布置有电机与减速传动部件，电机输出动力经减速后驱动输送臂头部或尾部滚筒，带动皮带循环运转；传动组件集中安装在底盘低位区域，有效降低整机重心，减少臂架抬升后的倾覆倾向。设备就位后，可配合底盘支撑件将轮体卸载，使机身落在固定支撑点上，避免输送过程中因皮带牵引力和物料冲击造成整机移位。

　　从结构设计思路看，该模型把移动灵活性、角度可调性与输送可靠性三者结合在同一台设备上：桁架臂解决轻量化与刚度的矛盾，液压油缸解决大角度调节与重载锁定的问题，挡条皮带解决大倾角输送的防滑问题，四轮底盘则解决多工位轮换作业的转场问题。在三维建模层面，各铰接点的同轴度、油缸行程与臂架角度的对应关系、皮带在不同倾角下的张紧余量以及轮组与底盘的离地间隙，都是结构设计时需要反复校核的边界条件。安装与使用方面，设备需保证作业地面具备足够承载能力，臂架抬升至高位时应控制横向偏载，进料端应设置导料或挡边结构防止物料撒漏，液压管路则需远离皮带运动区域避免摩擦干涉。整体而言，这是一台面向临时、多变作业工况的通用型移动输送装备，结构紧凑、转场方便、调节范围大，能够替代大量人工搬运和固定式输送线难以覆盖的零散上料作业。
