带防护栏的悬挂式起重助行装置结构

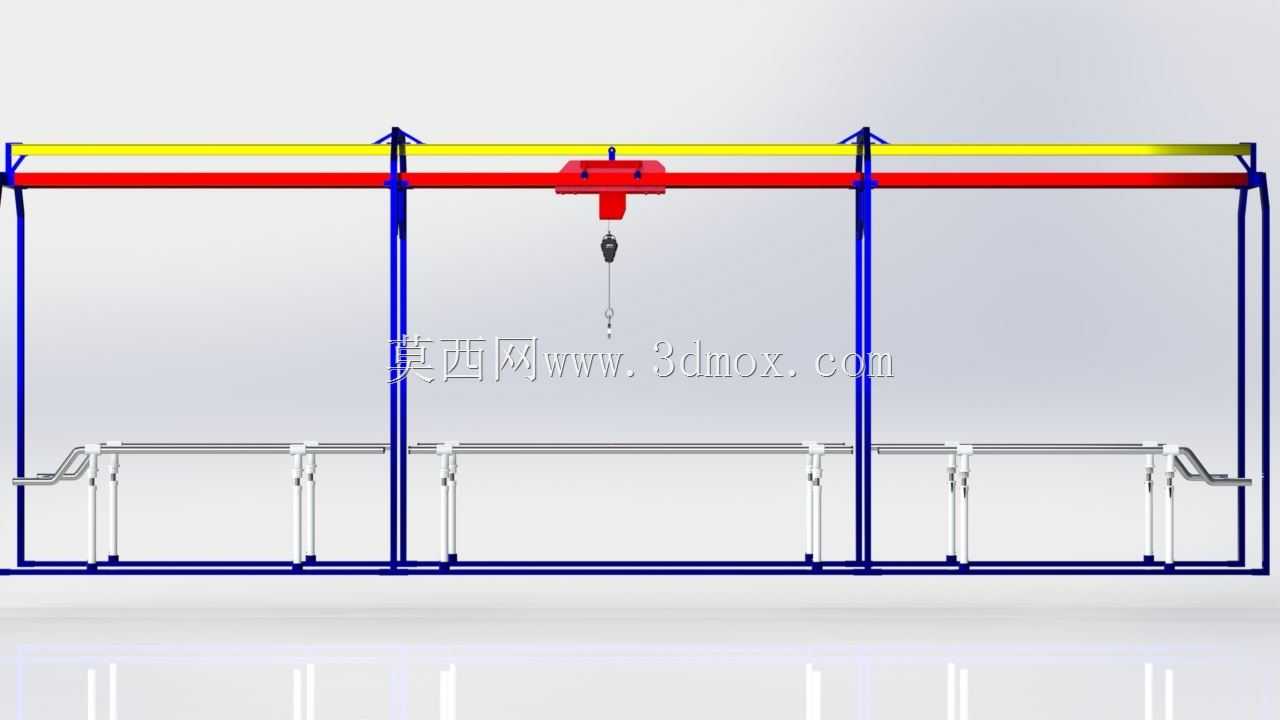

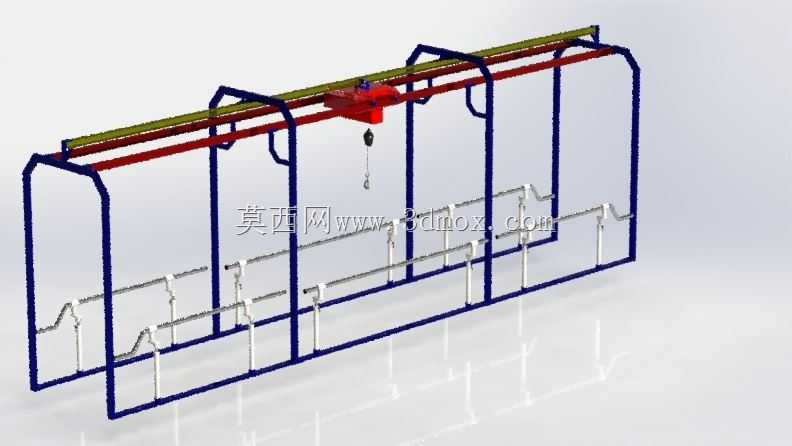

　　这套装置的设计初衷，是解决狭长作业通道内的重物吊运与人员作业防护的双重需求，常见于装配流水线旁的物料补给工位、小型零部件仓储的拣选通道，或是康复训练场景下的负重辅助行走支撑，区别于常规单梁起重机仅具备吊运功能的设计，这套结构把人员作业的防护支撑与物料吊运做了集成化处理，避免了通道内同时布设防护栏与起重设备带来的空间挤占问题。从结构组成来看，顶部采用双梁平行轨道设计，轨道通过多组竖向蓝色方管框架落地支撑，框架之间设置了双层横向扶手栏杆，栏杆高度匹配成年人站立时的手部自然握持位置，竖向支撑的间距经过排布，既保证了框架整体的抗侧倾刚度，也预留了足够的通行宽度，不会对人员在通道内的往返移动造成阻碍。顶部的起重小车沿主梁轨道运行，

　　小车下方配置吊钩组件，可沿轨道全程覆盖通道内的作业点位，吊运额定负载范围内的工件或物料时，操作人员可借助两侧的扶手稳定自身姿态，尤其是在需要近距离对位装配的场景下，扶手可作为身体倚靠的支撑点，降低长时间站立作业的疲劳感，同时框架结构本身可形成物理防护边界，避免作业人员偏离安全作业区域，也能防止通道外的移动物件闯入作业区造成碰撞风险。设计过程中，首先核算了顶部轨道的承重挠度，在满载工况下轨道的下挠量控制在允许范围内，避免小车运行出现卡滞；竖向支撑的底部采用平脚支撑结构，可直接固定在硬化地面上，无需做复杂的预埋基础，安装时可根据现场通道的实际长度调整支撑框架的数量，适配不同长度的作业通道。两侧的扶手栏杆采用圆管材质，表面做防滑处理，

　　扶手与竖向支撑之间采用可拆卸的连接件固定，后期如果需要调整扶手高度，或是局部更换损坏的栏杆段，无需拆解整体框架即可完成操作。顶部的起重小车运行限位设置在轨道两端，防止小车脱轨，吊钩配备防脱锁扣，避免吊运过程中吊索滑脱。从安装边界来看，这套装置的整体宽度适配常规1.2米至1.8米宽的狭长通道，整体高度可根据现场的车间净高调整竖向支撑的长度，最低安装高度满足2.2米的通行净空要求，不会对人员通行造成碰头风险。在实际应用中，这套结构既可以作为生产车间内的轻型起重工位，用于小批量零部件的工序间转运，操作人员在吊运过程中可借助扶手保持身体平衡，精准控制工件的对位位置，提升装配效率；也可经过适配调整后用于下肢康复训练场景，

　　顶部的吊钩可悬挂减重吊带，两侧的扶手作为训练时的支撑，帮助使用者在行走过程中保持平衡，框架结构提供稳定的物理支撑，避免摔倒风险。结构的整体受力经过优化，竖向支撑除了承担顶部轨道与起重负载的重量外，还可承受人员倚靠时的侧向推力，框架的整体稳定性满足长期使用的强度要求，所有的连接节点都采用螺栓紧固的方式，现场安装时无需大量焊接作业，组装效率高，后期搬迁移位时也可拆解后重新组装，重复利用率高。轨道的运行面做了耐磨处理，降低小车滚轮的磨损，延长设备的使用寿命，扶手的边角位置都做了圆弧过渡，避免人员磕碰受伤，细节设计充分考虑了长期使用的安全性与便利性。
