A型双支腿门式起重承载钢架结构

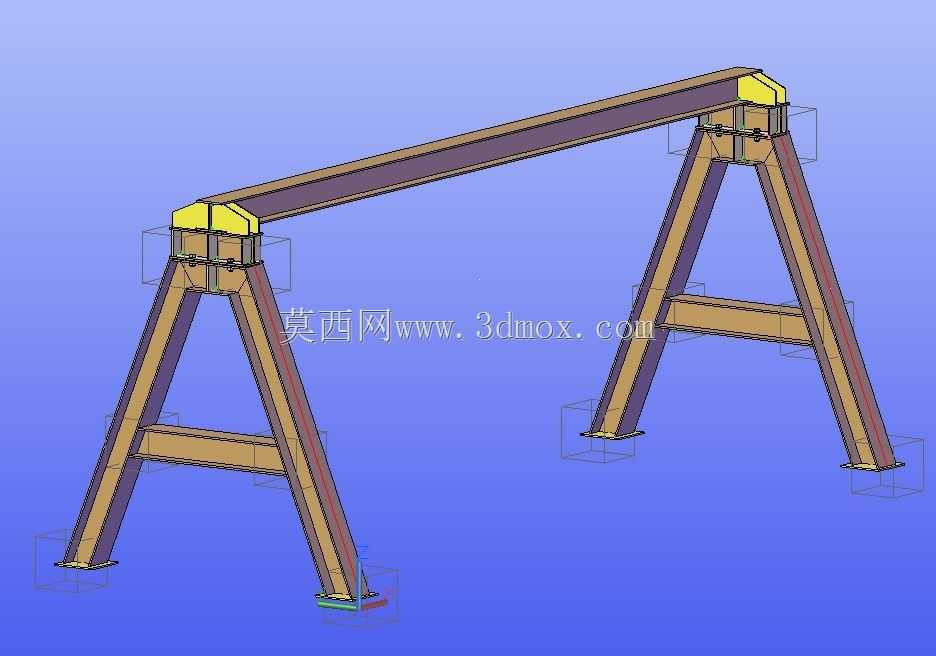

　　做车间钢结构吊装设备设计快八年，这类A型支腿的龙门承载架是中小型厂区露天料场、室内重型工件周转区最常用的构型，这次拆解的这套钢架结构，完全是按照现场实际安装边界做的全参数化建模，每一处连接节点都对应现场焊接、螺栓紧固的实际工艺要求，没有做理想化的简化处理。先从应用场景说，这类结构不像大吨位的双梁龙门吊需要配套重型轨道基础，它的支腿底部是带地脚锚板的安装座，适合在硬化后的混凝土地面做预埋固定，单梁的承载跨度适配12米到18米的作业区间，额定起重量覆盖5吨到10吨的常规工件周转需求，常见于钢结构加工车间的型材堆放区、设备组装厂区的重型部件移位工位，还有小型仓储区的重型货物装卸点位，相比桥式吊车它不需要依托厂房立柱做承载，独立架设的灵活性更高，对于厂房立柱承重不足、或者露天临时作业区的吊装需求，适配性远高于其他吊装构型。再讲结构设计的思路，为什么选A型支腿而不是垂直直支腿？很多新手建模的时候容易忽略侧向风载、小车行走制动时的横向倾覆力矩，A型支腿的两个斜向支撑从顶部主梁连接点向外分开到底部锚板，形成稳定的三角受力结构，不需要额外加侧向斜撑就能抵消横向载荷，两个支腿之间的横向连接横梁，位置设在支腿总高度的三分之一处，这个位置是支腿受压时弯矩最大的截面点，加一道矩形截面的连接横梁，能把两个支腿的受力做耦合，避免单支腿受偏载时出现侧向失稳。主梁部分用的是变截面？不对，这套模型里的主梁是等截面的箱型梁？不对，看模型的截面是H型钢做主承重梁，

　　顶部加了小车行走的轨道安装面，两端和支腿的连接位置做了加强筋板，因为支腿和主梁的连接节点是整个结构应力最集中的地方，模型里特意把节点处的加劲板、连接角焊缝的预留位置都做了出来，现场施工的时候不需要再二次切割配做，直接按照模型的尺寸下料就能组对。然后说安装边界的尺寸控制，支腿的底部锚板是正方形的带孔钢板，四个锚栓孔的间距严格按照土建预埋的螺栓点位做匹配，锚板下方预留了20mm的二次灌浆层间隙，现场安装的时候可以通过垫铁调整支腿的垂直度，调整完成后再灌注无收缩灌浆料固定。主梁的顶部轨道安装面做了铣平的工艺预留，建模的时候把轨道压板的安装孔位都同步做了定位，后续安装起重小车轨道的时候不需要再现场划线打孔。两个支腿的张开角度控制在18度，

　　这个角度是经过受力验算的，角度太小的话横向稳定性不足，角度太大的话会无谓增加支腿的长度，提升材料成本，同时底部锚板的间距也会变大，占用更多的地面作业空间。很多人做这类结构建模的时候容易忽略支腿和主梁连接位置的包角焊缝，这套模型里把连接位置的焊缝坡口预留、加劲板的切角处理都做了细节还原，加劲板的切角是为了避免三向焊缝交汇产生应力集中，这都是现场施工总结出来的细节，不是书本上的理想化结构。再讲功能特性，这套钢架作为龙门起重机的主体承载结构，所有的受力构件都按照轴心受压、压弯组合变形的验算逻辑做了截面选型，支腿用的是H型钢斜向布置，相比槽钢或者角钢的桁架结构，整体刚度更好，吊装作业时的主梁下挠量控制在跨度的1/1000以内，满足起重设备的刚度要求，不会因为吊重时的形变过大导致小车行走卡滞。支腿上没有多余的外凸构件，避免作业时和吊运的工件发生刮碰，底部的锚板设计除了满足垂直方向的承压要求，还考虑了风载作用下的抗拔需求，锚栓的埋深按照最不利载荷工况做了匹配，就算是露天作业遇到六级大风，结构也不会出现倾覆风险。另外这套结构的构件拆分完全符合运输要求，主梁是分段制作的？不对，小跨度的话主梁是整体构件，支腿是两个独立的A型架，运输的时候不需要做超限拆分，普通的货运车辆就能拉运到现场，现场组对的时候只需要在地面把支腿拼装好，再用汽车吊把主梁吊装到支腿顶部做连接固定，整个安装周期只需要两到三天，比桁架式的龙门架安装效率高很多。

　　做这类结构建模的时候最容易犯的错就是把构件的连接做成刚性绑定，忽略实际的螺栓连接间隙、焊缝收缩余量，这套模型里所有的连接孔位都预留了2mm的安装间隙，构件的长度尺寸也预留了焊接收缩的补偿量，下料的时候直接按照模型尺寸切割，组对完成后的整体尺寸误差能控制在5mm以内，完全满足起重设备的安装验收规范。还有支腿底部的调整垫铁摆放位置，模型里也做了标识，垫铁要设在锚栓的两侧，距离锚栓中心的距离是锚栓直径的1到2倍，这样调整的时候支腿不会出现局部变形，灌浆层的厚度预留也符合二次灌浆的施工要求，不会出现垫铁悬空、灌浆层不实的问题。从日常维护的角度说，这种H型钢的实腹式结构比桁架结构更容易做防腐维护，没有太多的死角，刷漆的时候不需要反复处理杆件之间的缝隙，后期的维护成本更低，适合厂区长期固定使用，不像临时用的装配式龙门架需要经常拆装，这套结构固定安装完成后，只要定期检查连接螺栓的紧固情况、焊缝有没有开裂，就能长期稳定使用。
