移动式350L混凝土搅拌站设备结构

　　这套移动式搅拌设备的三维结构围绕中小型施工现场的混凝土拌制作业展开，整机采用轮式拖运底盘搭配可收放支撑支腿的布局，既满足短距离转场拖行需求，也能在作业点位快速落位固定，适配乡镇自建房施工、市政道路修补、小型基建工地、预制构件小作坊这类没有固定大型搅拌站的作业场景，无需提前浇筑复杂设备基础，到场后展开四角支腿调平即可接入动力开始拌料。

　　从结构设计逻辑来看，整机的核心承载框架采用型钢焊接成型，底盘主梁承担搅拌筒、动力机组、上料机构的全部载荷，轮轴布置在底盘重心偏下位置，拖运时整机稳定性充足，作业时四个可调节高度的钢制支腿伸出，将轮胎抬离承载面，避免拌料过程中整机晃动，支腿底端的支撑盘可适配不平整的泥土地面，通过螺纹调节支腿伸出长度就能完成整机水平校准。搅拌工作段采用倾斜布置的卧式锥形搅拌筒，筒内壁设置导料拌叶，筒体转动过程中可完成骨料、水泥、水的抬升、翻转、混合，正转时持续拌料，反转时即可将拌和好的混凝土从筒口导向出料溜槽，完成卸料作业，350L的单罐有效容积适配小批次混凝土浇筑需求，单罐拌料周期可匹配人工浇筑的作业节奏，不会出现拌料过快等待浇筑、或是拌料跟不上浇筑进度的工况矛盾。

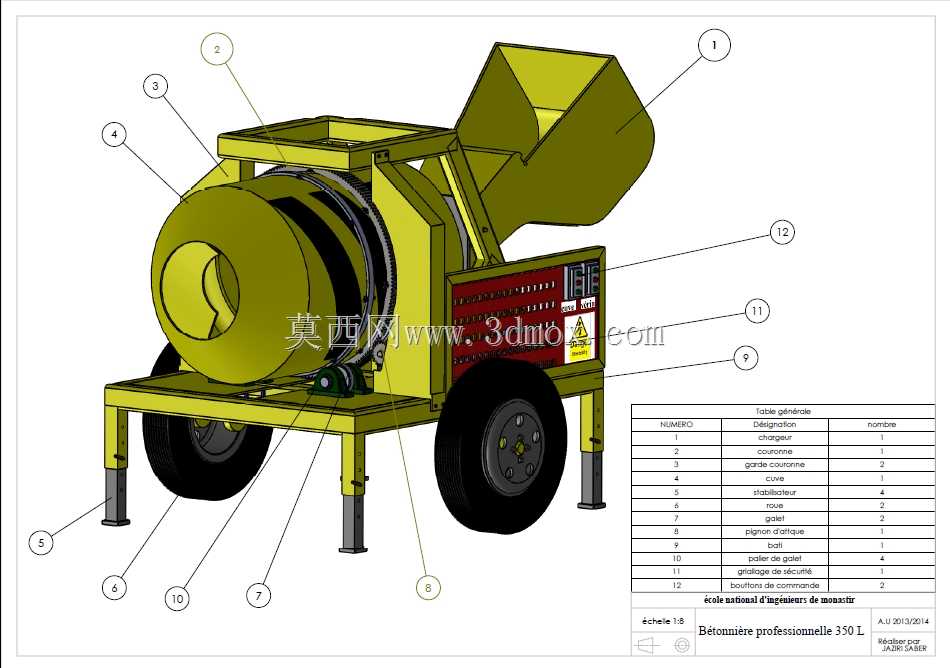

　　上料机构布置在搅拌筒的斜上方，采用翻转式料斗结构，料斗抬起后可将砂石、水泥等物料直接导入搅拌筒内部，料斗的铰接点位、举升支撑结构在模型中都做了完整的装配还原，料斗的容积和单罐搅拌容量匹配，一次上料即可完成一罐物料的装填，减少人工反复添料的工作量。动力控制机组集中布置在底盘侧方的防护舱内，舱体设置散热格栅与检修开口，既可以保护动力部件、控制元件免受工地扬尘飞溅，也预留了日常维护的操作空间，侧边的安全警示标识位置也符合工地设备的安全规范要求。

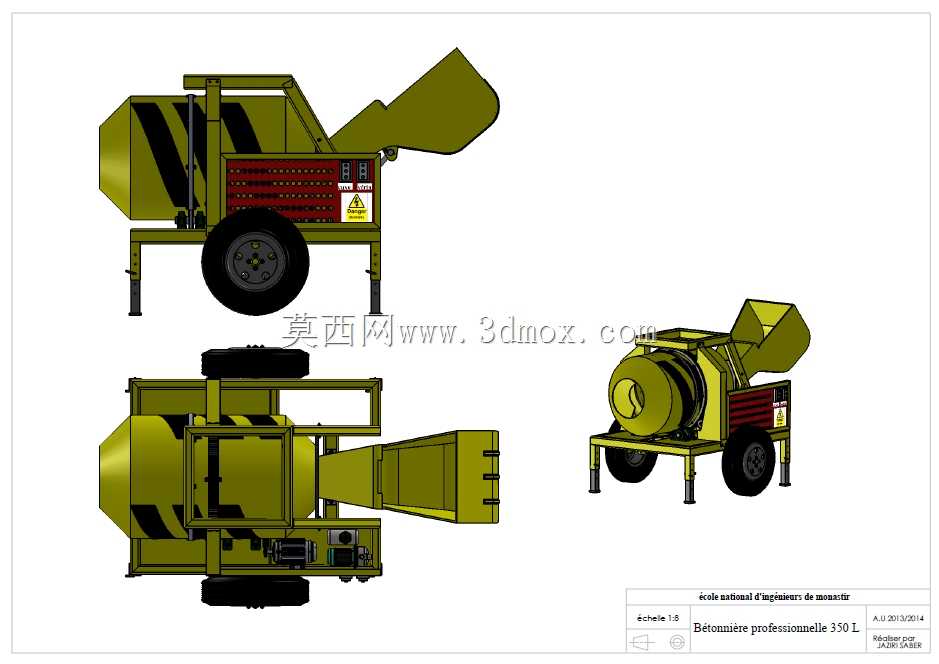

　　整机的外形边界在建模时充分考虑了工地通行与转场限制，轮距、整机宽度符合普通乡村道路、施工便道的通行要求，拖运状态下支腿向上收起，料斗回落至低位，整机高度满足常规道路限高要求；作业状态下支腿展开后的支撑跨距大于搅拌筒旋转的最大回转半径，上料斗举升到最高位置时的运动包络不会和周边防护结构、进料区域发生干涉，出料口的高度适配常见的小型手推车、料斗接料需求，不需要额外抬高接料器具。

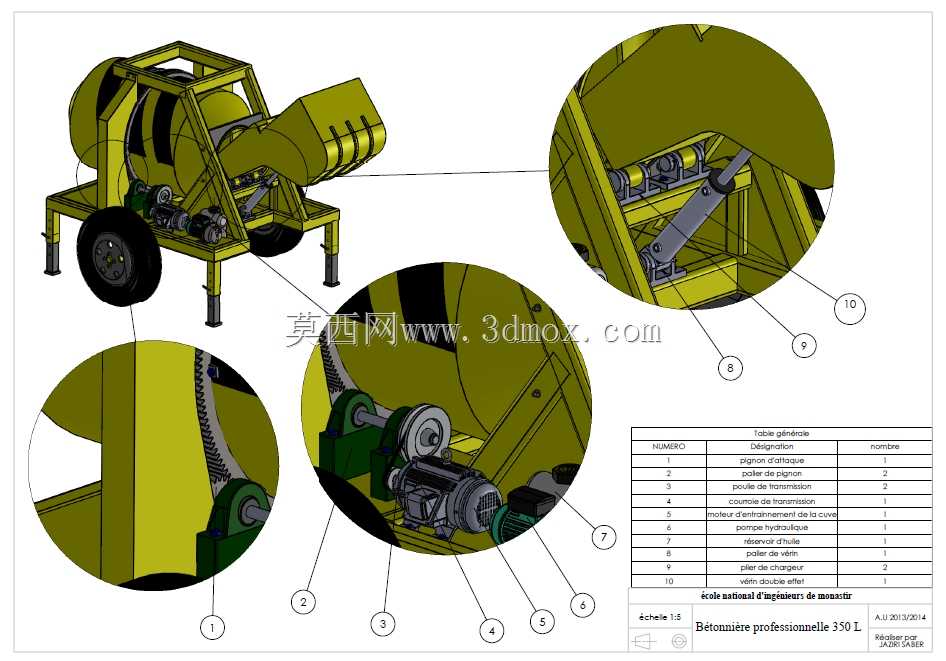

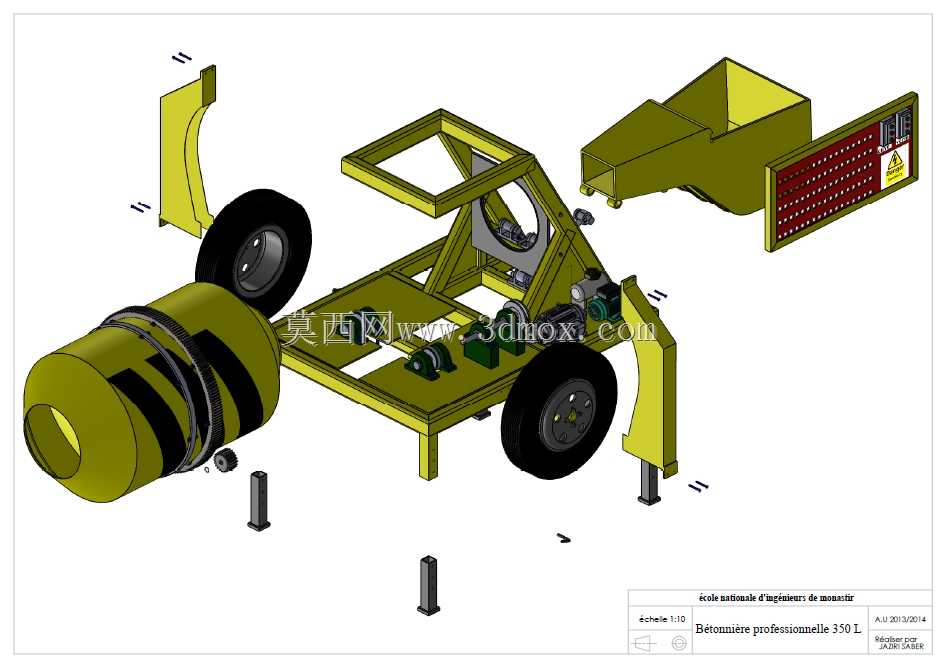

　　从结构建模的细节来看，所有装配部件的连接关系都做了还原：搅拌筒的滚道、支撑托轮的配合位置对应准确，底盘的焊接件、轮胎轮毂、支腿调节结构、上料斗的铰接销轴、防护舱的板件都独立拆分，既可以用于设备方案展示，也能作为同类小型搅拌设备改型设计的参考，在做同类型产品开发时，可以直接在该底盘布局基础上调整搅拌筒容积、改动上料举升形式、替换动力源类型，快速衍生出不同容量、不同动力配置的移动式搅拌设备，结构层面没有冗余的干涉区域，各维护点位的操作空间都预留充足，符合工地设备高可靠性、易检修的设计原则。
