通讯设备用卡扣式录音夹持工作站

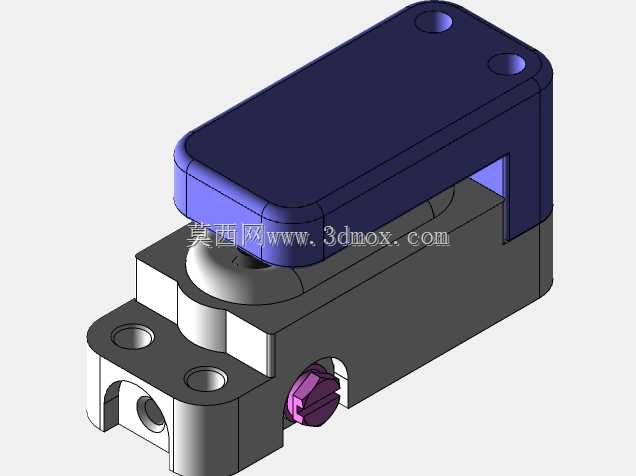

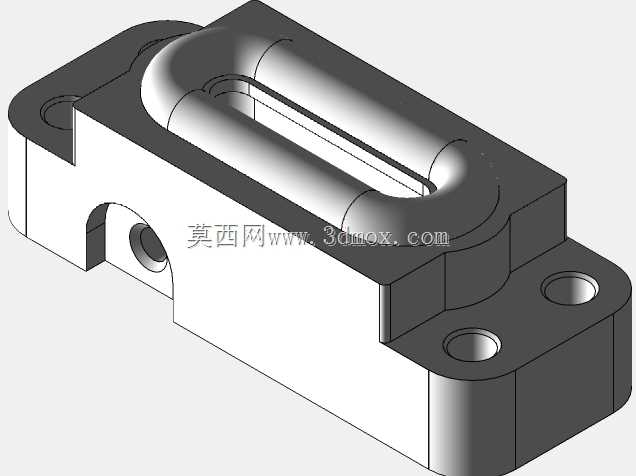

　　这套夹持式录音工作站的结构设计，最初是面向桌面通讯终端检修、小型音频采集工位的配套工装需求展开的，日常在通讯线路运维、桌面话务调试、小型音频元件测试场景里，这类装置需要同时完成被测件的快速夹持、拾音组件的对位固定，还要兼顾工位上频繁取放工件的操作效率，不能出现装夹步骤繁琐、对位偏移、操作干涉的问题。从整体结构拆分来看，装置分为上下两个核心功能区段：下部是承载基座，上部是翻盖式压合罩壳。基座部分采用下沉式定位槽设计，槽体轮廓匹配常见小型录音模块、通讯拾音组件的外形边界，基座顶面预留了四个沉头安装孔，孔位分布在基座的四个角点位置，既可以通过螺栓将整个工作站固定在工作台面板、自动化测试线的工位板上，也可以搭配减震垫放置在桌面使用，

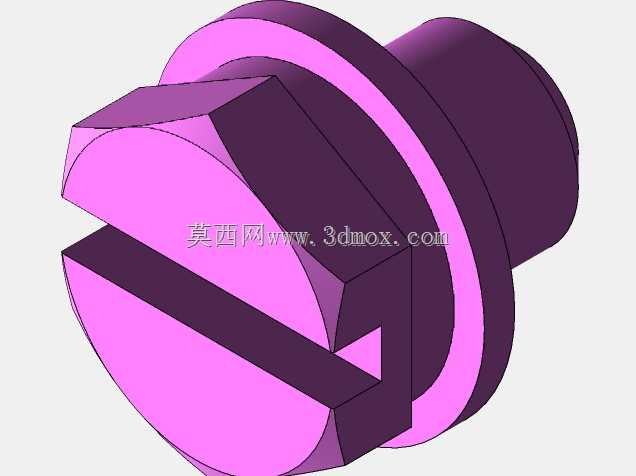

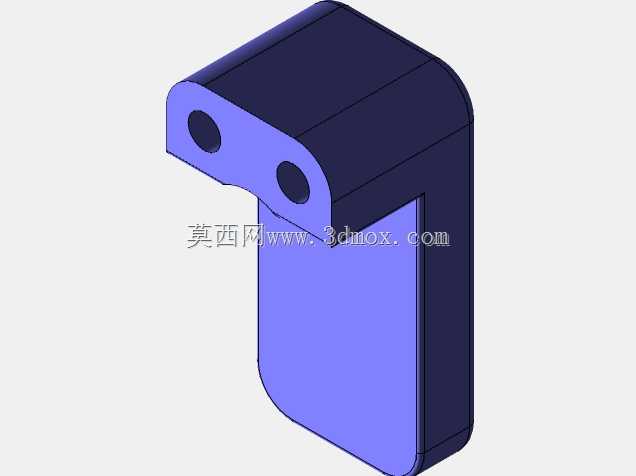

　　安装孔的沉头深度做了适配，螺栓锁紧后顶面不会突出，避免刮擦放置的工件。基座侧端设置了一枚紫色的旋钮式锁紧件，这个部件是整套夹持机构的手动调节端，旋钮的外周做了滚花防滑纹理，操作人员戴薄劳保手套也可以顺畅拧动，旋钮内部连接偏心锁紧轴，转动时可以带动基座内部的压块横向进给，对放置在定位槽内的工件侧端施加预紧力，避免工件在拾音测试过程中出现窜动。基座中部设置了半球形的柔性承托结构，这个凸台采用弹性材质设计，当上部罩壳压合下来时，半球面可以自适应贴合工件的底面轮廓，既可以承托薄型工件避免其受压变形，也能补偿不同厚度工件的尺寸公差，不需要额外调整压合行程。上部的深蓝色翻盖罩壳采用U型跨接结构，罩壳的两个侧边向下延伸，和基座尾部的铰接位配合，

　　实现绕轴翻转开合，罩壳的顶面做了圆角过渡处理，没有尖锐棱边，日常操作时按压罩壳顶面就可以完成压合动作，罩壳顶面同样预留了两个沉孔，用来固定内置的吸音棉或者拾音固定架，压合之后罩壳和基座之间形成半封闭的腔体，既可以隔绝工位周边的环境杂音，提升录音采集的信噪比，也可以避免外界光线、灰尘落到待测音频元件上。在设计这套结构的三维模型时，首先敲定的是安装边界尺寸：基座的长宽比例按照桌面工位的常用占用空间设定，整体宽度不超过成人手掌跨度，长度方向预留出工件取放的操作空间，罩壳完全翻开时的翻转高度做了限位，不会碰到工位上方的走线架或者测试探头，罩壳压合到位后，整体总高控制在低矮区间，方便操作人员在装置上方操作测试探针、插拔通讯连接线。

　　结构的配合间隙做了分层设定：铰接位置采用小间隙配合，保证翻盖转动时没有明显旷量，压合后罩壳和基座的贴合面预留0.2毫米的缓冲间隙，避免长期开合出现接触面磨损卡死；侧端锁紧旋钮的螺纹行程设置为10毫米，适配不同宽度的通讯录音模块，不需要更换夹具就可以覆盖常规的小型音频组件尺寸。实际产线应用里，这类装置常布置在通讯终端组装线的末端测试工位，操作人员先把翻盖向上翻开，将待测试的录音模块放到基座的定位槽内，半球承托台会自动把工件托到基准高度，随后向下压动罩壳，罩壳跨接在工件上方形成隔音腔，拧动侧端的紫色旋钮，侧压块就会顶住工件侧端完成固定，之后就可以连接音频线路开展录音功能测试，测试完成后反向拧松旋钮，翻开罩壳就可以直接取出工件，整个装夹过程不需要额外工具，单步操作耗时不到两秒，完全匹配产线的节拍要求。结构建模时所有的安装孔位、铰接轴孔、锁紧件的配合面都做了全参数化关联，如果后续需要适配更大尺寸的录音组件，只需要调整基座定位槽的宽度、罩壳的跨接间距，就可以快速衍生出不同规格的变体型号，不需要重新搭建整体结构。装置的所有棱边都做了R2以上的圆角处理，既避免操作时划伤操作人员，也能降低注塑或者机加工过程中的应力集中，上部罩壳采用深蓝色工程塑料材质的选型导向，下部基座采用深灰色金属材质的搭配，既保证基座的配重稳定性，压合时不会因为工件反作用力出现装置移位，也让上部罩壳有足够的韧性，长期翻转不会出现铰接位断裂。
