通讯设备卡扣式矩形连接插座壳体

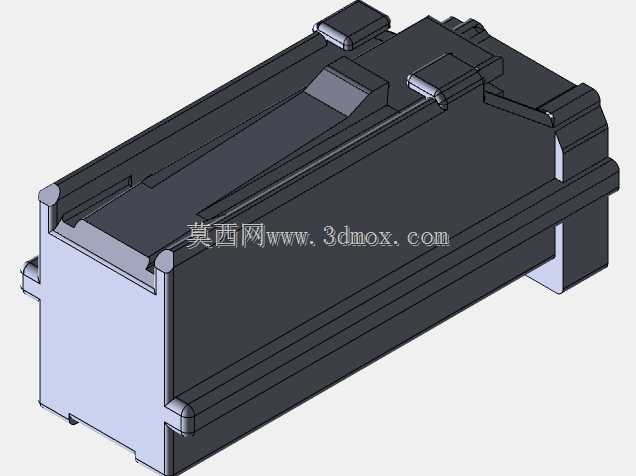

　　该壳体结构面向通讯设备内部板端互连场景，常见于工业控制机柜、通讯基站配线单元、测试仪器背板以及消费电子内部线束转接位置，承担信号通路对接时的物理防护、对位导向与插接锁止作用。整体采用长条形矩形布局，主体为深色调绝缘基座，两端预留对接配合面，顶部设置两处对称弹性卡扣，插接到位后卡扣可直接卡入配对插头外侧的卡位槽，避免设备运行过程中受振动、拉扯出现松脱。

　　从实际装配逻辑来看，壳体两端的浅色端块为对接导向与限位区域，端块边缘做了倒角导入，公母件合装时不需要高精度目视对位，沿轴向推入即可自动修正少量偏移；壳体侧壁布置的多道纵向加强筋，一方面提升长条形外壳的抗弯刚度，避免薄壁注塑件在堆叠、走线拉扯时发生形变，另一方面筋条形成的导向棱可与配对插头内壁的滑槽配合，保证插针、插孔在合装过程中不会出现偏摆、弯针问题。顶部凸起的卡扣臂预留了弹性变形空间，按压卡扣尾部即可解除锁止完成拆卸，日常维护时不需要额外工具，适配通讯机房快速检修、板卡快速更换的作业需求。

　　建模过程中优先还原了壳体的全部装配关联特征：对接端面的止口边界、卡扣的悬臂厚度与扣合行程、侧壁筋条的排布间距、底部与PCB板或安装基座贴合的基准平面均按实际注塑件结构搭建。外形的长宽高比例适配标准多芯信号接插件的排布需求，内部空腔可容纳对应数量的接触端子、绝缘固定块与尾部压线结构；安装边界上，壳体底部为平整贴合面，可通过侧边卡位或者端部固定孔固定在面板、PCB支架上，外围预留的插拔操作空间只需满足手指按压卡扣、手持插头轴向推入的行程即可，不需要额外预留旋转操作空间，对设备内部狭小布线空间的兼容性较好。

　　结构设计上充分考虑了注塑成型工艺特性：所有外壁转角均设置圆角过渡，避免应力集中导致壳体开裂；壁厚整体保持均匀，卡扣位置通过局部加厚保证弹性与结构强度的平衡，不会出现注塑缩水、翘曲缺陷；壳体外轮廓没有多余突出结构，多件并排排布时可紧密贴合，大幅提升设备面板上的接口排布密度。这类连接器壳体在实际使用中，除了基础的物理承载作用，还能为内部金属接触件提供绝缘防护，隔绝相邻线路的意外触碰，同时屏蔽日常运行中的灰尘、少量飞溅液体对接触端面的污染，维持信号连接的长期稳定性。针对不同使用场景，该基础壳体结构可快速调整长度、卡扣位置与端块接口尺寸，延伸出不同芯数、不同安装方式的衍生型号，整套三维结构完整保留了装配对位、锁止、安装固定相关的所有关键特征，可直接用于通讯设备整机布局校验、接插件选型干涉检查以及注塑件结构优化参考。
