通讯设备用零件保持架限位固定支座

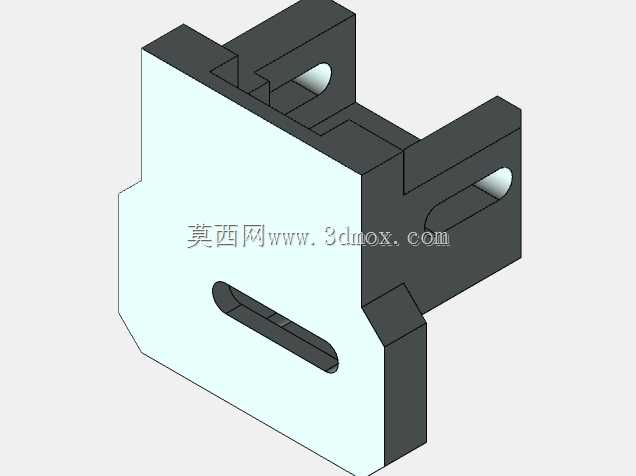

　　该零件保持架属于通讯终端及小型电子设备装配工位上常用的限位固定构件，整体采用一体式块状支座构型，主体由一块大面积竖向安装主板与两侧对称伸出的夹持支臂组合而成，结构形态适配6s类通讯产品组装、检测工序中对小型零部件的承托与定位需求。从实际产线应用场景来看，这类保持架常布置在手工装配工位、半自动检测台或者小型工装夹具基板上，作业时待装配的通讯零部件可贴合在主板正面的定位区域，主板中部开设的长圆腰型槽为核心调节结构，既可以穿过锁紧螺钉将整个支座固定在工装底板上，也能够沿槽长方向微调支座的安装位置，补偿工装基板安装孔位的加工误差，避免硬定位带来的装配干涉。两侧向上延伸的支臂呈对称分布，每个支臂端部都加工有横向贯通的圆孔，孔位可穿入定位销、

　　铰接轴或者紧定螺钉，一方面可以对放置在两支臂之间的零件形成侧向夹持约束，另一方面也可作为翻转压块的铰接支点，配合快速夹钳实现零件的快速压紧与释放；支臂与主板衔接的位置做了阶梯状凸台加厚处理，对应夹持受力的核心承载区，通过局部增加壁厚提升支座的抗弯曲刚度，当操作人员按压零件或者插拔通讯接口时，加厚区域可以避免支臂出现外张变形，保证定位精度长期稳定。设计思路上优先兼顾了定位可靠性与安装适配性：主板的外轮廓并非规则矩形，侧边做了切角避让处理，当多个保持架并排密集安装在工装板上时，切角结构可以预留出操作人员手指取放零件的操作空间，也能避让相邻工位的传感器、走线槽等周边部件，不会出现结构磕碰。两支臂的间距根据待固定通讯零件的宽度匹配设计，

　　支臂内侧的夹持面与主板正面保持垂直，保证零件装入后基准面贴合平整，不会出现翘边歪斜；支臂上的贯通孔采用腰型端过渡的长圆孔形态，而非纯圆孔，这一细节让销轴或者锁紧件的安装位置具备小范围调节余量，适配不同批次零件的尺寸公差，当零件宽度出现小幅波动时，可通过调整紧固件在孔内的位置改变夹持间隙，无需重新加工支座。从安装边界维度考量，该支座的底面为平整安装基准面，可完全贴合工装基板的平面，主板上的腰型槽走向与两支臂的对称中心线平行，调节安装位置时夹持中心始终保持在对称面上，不会出现定位偏移；整体结构没有复杂的曲面或者薄壁悬伸结构，所有受力转角位置都保留了合理的壁厚，既可以采用机加工方式从整块铝材或钢板铣削成型，也可通过注塑工艺批量生产，

　　适配不同产能的使用需求。在实际使用过程中，该保持架不需要配套复杂的动力组件，依靠机械结构本身的形位约束即可完成零件定位，维护时仅需定期检查支臂孔位的磨损情况以及锁紧螺钉的紧固状态，即使长期在反复装夹的工况下使用，主体结构也不易出现断裂或塑性变形。主板正面的大平面可作为零件的主定位基准，零件贴靠后平面接触面积大，压强分布均匀，不会在通讯产品的外壳表面留下压痕，兼顾了定位刚性与外观防护需求；两侧支臂的高度经过匹配设计，既能够覆盖零件侧边的夹持区域，又不会遮挡零件上方的装配操作面，操作人员在锁付螺丝、粘贴辅料或者插接排线时，工具可以顺畅抵达作业位置，不会被支臂结构干扰。支座整体的棱角位置都做了小幅倒角处理，去除机加工或注塑产生的锐边，避免操作人员取放过程中被划伤，也消除了应力集中隐患，让构件在频繁受力的工况下疲劳寿命更长。这类保持架虽然结构体量不大，但在通讯产品的组装工装中承担着基准定位的核心作用，其结构尺寸的合理性直接影响整道工序的装配良率与操作效率，建模过程中需重点保证腰型槽、支臂孔位与主板基准面的平行度、垂直度公差，所有配合孔的中心距需与工装设计参数对齐，安装面的平面度需满足贴合要求，才能在实际产线中稳定发挥夹持定位的作用。
