通讯设备配套安装支撑固定座结构

　　这套支撑结构的三维建模工作，最初是在通讯终端产线的工装适配环节启动的。现场调试时，6s系列通讯手持终端在老化测试工位、桌面数据同步工位以及壁挂式充电收纳工位都缺少统一的定位基准，不同工位自行加工的简易垫块要么干涉终端侧边的按键与接口，要么在插拔数据线时出现整机窜动，反复调整定位块的位置反而拖慢了工位节拍，因此整套结构从一开始就围绕终端的插接定位、靠墙安装两个核心场景展开。

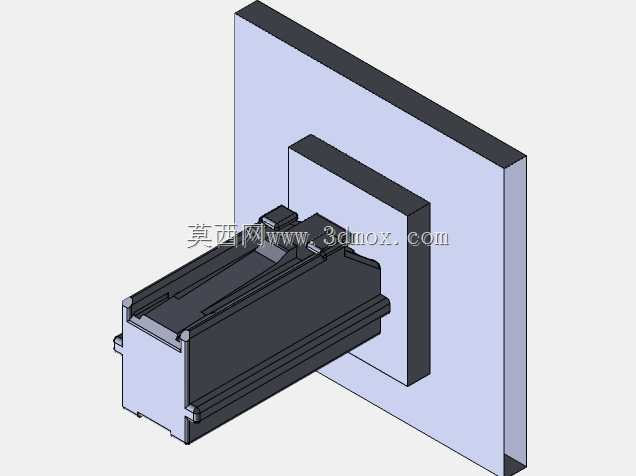

　　从安装边界来看，靠墙侧采用两层叠置的钣金立板作为承载基础，外层立板直接贴合墙面或工位竖梁，内层立板向外凸出形成限位台阶，两层板的厚度差刚好容纳终端背部的凸起轮廓，避免终端背面与安装面发生硬摩擦。立板的外轮廓尺寸预留了充足的安装孔位余量，孔位间距按照常规墙面布线盒的孔距标准设置，既可以用膨胀螺丝直接固定在砌体墙面，也可以通过转接角码固定在铝型材工位架上，不需要额外定制转接件。立板朝向终端的一侧没有做多余的凸起特征，所有棱边都做了小尺寸倒角，现场安装时即使工人徒手对位，也不会被锐边划伤，同时给终端背部的散热区域留出了空气流通间隙，终端长时间处于数据传输状态时，背部热量可以顺着间隙自然散出，不会被封闭在支撑座与墙面之间。

　　与终端直接配合的插接主体采用长条形盒式结构，整体轮廓完全贴合6s终端底部的接口仓外形，插入端的两侧做了对称的导向斜面，终端从上往下对位放置时，即使存在几毫米的位置偏差，斜面也能把终端顺滑引导到正确插接位置，不需要操作人员反复低头对齐接口。盒体侧面设计了多条平行的加强筋条，筋条沿着终端插拔的受力方向延伸，既提升了整个插接件的抗弯刚度，又在筋条之间形成了镂空槽，终端底部的散热孔刚好对准这些槽位，充电或数据传输时产生的热量可以直接从槽位排出。盒体的尾端设置了阶梯式限位面，终端完全插合后，终端底部的端面会顶在该限位面上，此时如果向外拉扯终端，受力会直接传递到后方的立板结构上，不会让插接接口单独承受拉拔力，从结构上避免接口因长期受力出现松脱、引脚变形的问题。

　　实际产线应用中，这套支撑结构同时覆盖三类使用场景：在班组日常办公区域，它可以壁挂在墙面作为终端的固定收纳位，操作人员交接班时直接把终端插上去，既能完成充电和数据同步，又能避免终端随手放置在桌面被磕碰、摔落；在车间巡检点位，支撑座固定在设备旁的立柱上，巡检人员到达点位后把终端插入支撑座，即可自动完成巡检数据的本地上传，不需要手持终端等待传输；在售后维修工位，这套结构可以作为测试工装的定位基座，维修后的终端插合到位后就能直接连通测试仪器，快速验证接口、通讯功能是否正常。

　　建模过程中对配合公差做了分层考虑：插接件和终端接触的工作面按照小间隙配合设计，预留出塑胶件正常生产的形变余量，避免温湿度变化时出现插装卡滞；钣金立板之间的连接面采用贴合公差，保证两层板装配后没有明显晃量；立板和墙面之间预留了薄垫片的调整空间，墙面存在小幅不平整时，可以通过垫片调整让插接件保持水平，终端插合后不会出现偏斜。整个结构没有采用复杂的异形曲面，所有特征都适配常规的钣金折弯、塑胶注塑加工工艺，不需要特殊的五轴加工工序，量产时的制造成本和加工周期都能控制在合理范围内。结构整体没有多余的外露紧固件，终端插合后会遮挡大部分连接位置，既保持外观整洁，也避免日常使用中紧固件被误碰松动，长期在车间多尘、存在轻微振动的环境下工作时，连接可靠性能够得到保障。
