通讯设备用带槽安装固定铰接支座

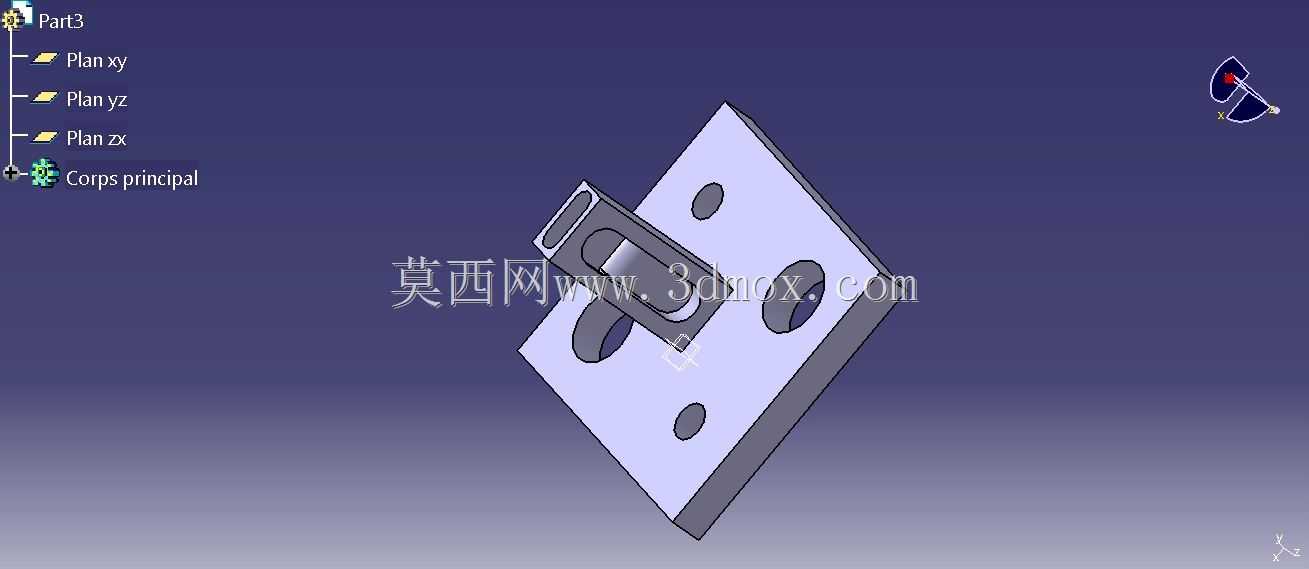

　　在通讯终端、小型手持检测设备以及户外便携通信装置的内部结构排布中，这类带安装基板的铰接固定支座承担着卡扣、挂耳与活动连接件的定位功能，很多量产项目在做堆叠验证时，最先碰到的问题就是主板、屏蔽罩和外接挂扣之间的干涉，支座的基板轮廓、孔位分布以及立板开槽位置，直接决定了装配工序能不能顺利走通。从结构形态上看，零件由一块近似方形的平整安装底板和垂直立起的带槽耳板组成，底板四个角位附近分布了四个圆形通孔，孔位避开了底板边缘的折弯应力区，实际装配时可以用M3或者M4规格的紧固件直接把整个支座锁附在通讯设备的塑胶壳体或者内部钣金支架上，不需要额外加工定位凸台，对壳体模具的脱模方向也没有特殊要求，竖直方向的安装边界完全贴合壳体内壁预留的平面区域，

　　不会挤占主板上元器件的贴装空间。立板部分从底板一侧向上延伸，板面上开出了长圆形的通槽，槽口两端做了圆弧过渡，这种槽型结构在通讯工具类产品里非常常见，既可以作为挂绳、金属卡扣的穿行通道，也能配合销轴实现小角度的铰接转动，槽宽的尺寸在建模时按照常用销轴的直径预留了合理间隙，既保证活动件转动时没有卡滞，也不会因为间隙过大出现晃动异响。设计思路上没有采用复杂的曲面造型，所有特征都以拉伸、切除和圆角命令完成，底板和立板的交接位置做了内圆角补强，避免塑胶注塑或者钣金冲压时在转角处出现应力集中，零件整体壁厚保持均匀，若采用钣金工艺加工，可以直接由整块板材折弯成型，四个安装孔和长槽都能通过一次冲压工序完成，后续只需要做去毛刺和表面氧化处理；

　　若采用塑胶注塑成型，拔模方向沿着底板法线方向设置，立板两侧预留小幅拔模斜度，模具结构简单，不需要侧向抽芯，量产时的成型周期短，不良率容易控制。实际使用场景里，这类支座常布置在对讲机、便携数据采集终端、车载通讯模块的壳体边角位置，外部的背夹、挂扣或者防震绑带穿过立板的长槽，底板通过四个紧固件牢牢固定在壳体上，设备跌落或者受到拉扯外力时，载荷先通过立板传递到底板，再分散到四个安装孔周围的壳体连接位，不会出现单点受力断裂的问题。建模过程中可以先在基准平面绘制底板的方形轮廓，拉伸得到基础板体，随后在底板上定位四个安装孔的中心坐标，孔间距按照通讯壳体常用的安装孔位标准设定，保证同系列不同型号的产品可以通用这一支座；

　　之后在底板侧方建立垂直草图平面，绘制立板的外形轮廓并拉伸到指定厚度，再在立板草图中绘制长圆槽轮廓执行切除，最后对所有锐边添加圆角，对安装孔的孔口添加倒角，方便装配时紧固件顺利导入。外形尺寸方面，底板的边长控制在小型手持设备壳体的边角容纳范围内，厚度根据承载需求选取，立板高度不超过设备内部堆叠的高度上限，长槽的长度方向沿着立板的受力方向布置，当挂扣受到向外的拉力时，槽壁承受的剪切力均匀分布，不会在槽端圆弧处产生应力裂纹。在整机装配验证阶段，把该支座导入通讯设备的总装配体后，可以清晰检查它和周边电池、排线、接口部件的间隙，四个安装孔的位置和壳体上的螺丝柱一一对齐，立板的开槽位置刚好对准壳体上预留的挂扣开口，不需要在后期对壳体做二次修模，这种结构简单、定位可靠的固定支座，在通讯终端的小结构件设计中复用率很高，稍加调整孔位和立板槽的尺寸，就能适配不同外形的便携通信产品。
