互锁拼接式链式铰接定位连接组件

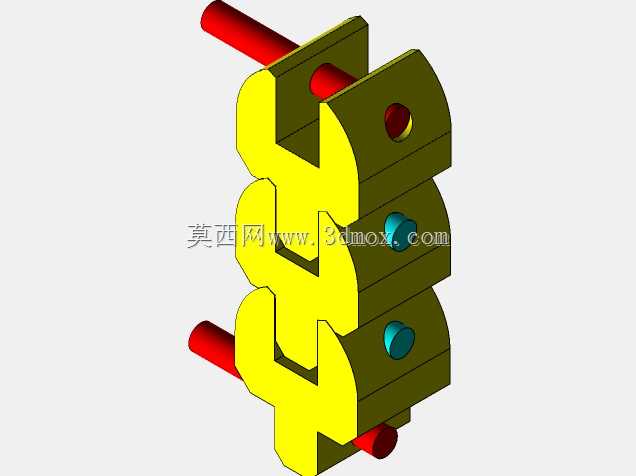

　　这套链式互锁拼接铰接结构，在轻工输送、小型工装夹具、可调式定位挂架以及消费级数码周边的可调支撑场景里都有很高的复用价值，结构本身没有复杂的异形曲面，全部由规则板件、圆柱销轴和锁紧螺钉组合而成，加工门槛低，拆装维护也十分方便。从实际装配逻辑来看，单节链节主体采用对称的凹凸嵌合轮廓，相邻两节的凸榫完全嵌入对应链节的凹槽内，嵌合面预留了均匀的配合间隙，既保证铰接转动时不会出现卡滞，也能在销轴穿入后限制链节之间的横向窜动。贯穿链节上下的红色圆柱销轴是整套结构的转动核心，销轴两端伸出链节本体的长度经过匹配设计，既可以作为整个链组的外接安装轴段，直接卡入设备机架预设的U型安装槽内，也可以在多组链节串联时作为相邻模组的连接定位轴，

　　不需要额外加工定制长轴，车间里常用的标准光轴裁切到对应长度就能直接替换。链节侧面布置的两枚蓝绿色圆柱紧定螺钉，作用是锁定销轴和链节本体的相对位置，装配时先把所有链节按凹凸对位拼合，穿入销轴调整好每一节的转动角度，再拧紧侧面的紧定螺钉，螺钉端部顶紧销轴外圆，就能让整组链条保持预设的弯曲形态，不会在受载后自行松脱转动。如果需要重新调整链组的弯折角度，只需要松开两枚紧定螺钉，转动各节链节到目标位置后再次锁紧即可，不需要拆解全部零件，现场调试效率很高。设计这套结构的时候，首先优先考虑了小载荷下的连接可靠性，链节的咬合轮廓做了等宽加厚处理，受力时凹凸嵌合的接触面会分担大部分剪切载荷，销轴本身只承受径向的支撑力，

　　不会出现单一部件应力集中断裂的问题。链节本体的轮廓转角都做了小圆角过渡，既避免了热处理或者冲压加工时尖角位置产生应力裂纹，也消除了安装调试过程中锐角划伤操作人员的隐患。从安装边界来看，单节链节的厚度、销轴的中心距都采用统一的模数设计，三节串联后的整体宽度、高度方向的外轮廓尺寸都控制在小型工装的安装空间范围内，销轴两端伸出段的直径和常规轻型设备的安装孔位完全匹配，不需要额外加装转接法兰就能直接固定在工作台侧边、设备防护门内侧或者小型电子产品的可调支架内部。在通讯外设的可调挂架场景中，这套链节可以弯折成不同的悬伸角度，用来挂载小型信号模块、走线固定座，铰接位置的阻尼可以通过调整紧定螺钉的锁紧力度来控制，既可以让链节停在任意调整角度，

　　也能在需要频繁摆动的工况下保留合适的转动阻尼，不会出现下垂晃动。在小型输送线的侧边导向结构里，多组该链节串联后可以贴合成不同弧度的导向面，引导小型工件沿预设路径移动，链节表面的平整接触面可以直接粘贴耐磨导向条，磨损后只需要更换导向条，不需要整套更换链组。建模过程中所有配合面都按照实际装配公差搭建，凹凸嵌合面的间隙、销轴和链节孔的配合公差都符合常规机械加工的精度要求，不需要五轴加工设备，普通铣床、线切割就能完成链节本体的加工，销轴和紧定螺钉全部采用标准件，进一步降低了整套结构的制造成本。结构的可拆卸特性也让后期维护变得十分简便，某一节链节出现磨损变形时，只需要抽出销轴更换对应单节零件即可，其余完好部件可以继续使用，相比焊接式的固定链式支架，维护成本和备件库存压力都要小很多。
