手动液压托盘搬运叉车结构设计

　　在仓储物流、车间周转和装卸作业中，托盘搬运车是使用频率极高的低位搬运设备。该三维结构围绕手动液压托盘车展开，完整呈现了货叉、轮组、液压顶升机构、牵引手柄及转向连接部分的空间关系，适合用于物流装备结构分析、教学演示和方案选型参考。

　　从实际作业场景看，这类设备主要服务于标准托盘货物的短距离水平转运。仓库收货区、生产线边物料配送、成品暂存区、集装箱内部搬运以及商超后场补货，都依赖它完成托盘离地、推行、对位和落放动作。与大型叉车相比，手动托盘车结构紧凑、转弯半径小，不需要专门的驾驶通道，能够在狭窄货架巷道和满载堆垛区域灵活作业。

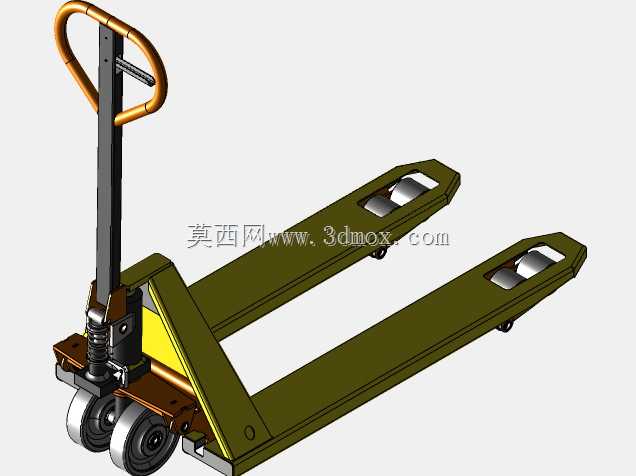

　　模型中两根平行货叉是承载主体，前端采用低位导入结构，便于插入托盘插孔。货叉上表面承担托盘载荷，下部通过加强筋和侧板形成箱形或焊接框架思路，以控制叉体在满载条件下的挠曲。货叉根部与液压泵站、推臂及连杆区域连接，载荷经由叉体、轮架和轮组传递到地面。设计时需要重点关注叉尖高度、货叉间距、有效承载长度以及托盘插孔的匹配关系，避免出现插入困难、叉体偏载或托盘边缘干涉。

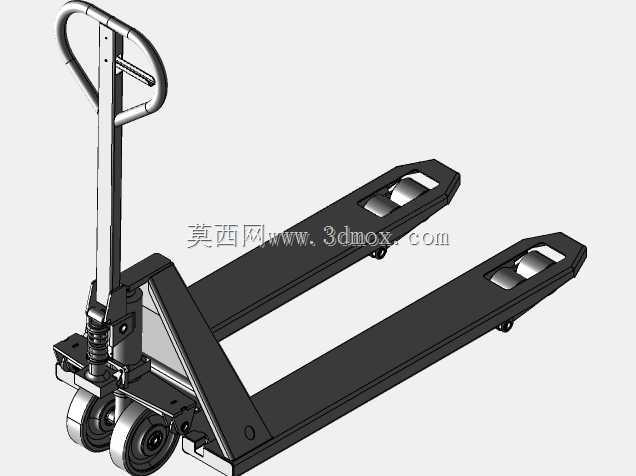

　　顶升功能由手动液压单元实现。操作手柄往复摆动时，泵体内柱塞建立压力，推动顶升部件抬起货叉；卸压时通过手柄上的控制机构释放液压，货叉平稳下降。液压系统的布置直接影响操作力、顶升行程和维护空间。模型中手柄立柱与泵体连接区域保留了较清晰的装配关系，能够观察到销轴、弹簧、阀体、油缸和推臂之间的动作逻辑。对于结构工程师而言，这一部分不仅要满足升程要求，还要考虑偏载工况下连杆受力、焊缝强度以及液压件更换便利性。

　　行走部分通常分为前轮小轮和后部转向轮。货叉前端的负载轮在托盘下方滚动，直径较小，以适应低高度叉尖；后部轮组与手柄转向轴联动，操作人员通过手柄控制行进方向。轮架位置、轮宽和接地面积会影响满载推行阻力，也关系到地面涂层、环氧地坪和钢板地面的适应性。若设备用于冷库、潮湿区域或油污环境，还需在轮材选择和防腐结构上另行评估。

　　外形边界方面，托盘搬运车的总体长度由货叉有效长度、车体根部长度和手柄回转空间共同决定；宽度则取决于两叉外侧距离及轮架轮廓。建模和选型时不能只看车体静态尺寸，还要校核手柄在直立、倾斜和下压状态下的扫掠范围，尤其在货架立柱、月台边缘和货车车厢内作业时，手柄后仰可能与人员或障碍物发生干涉。货叉最低高度、最高起升高度以及踏板离地间隙，是判断托盘通过性和地面适应性的关键边界。

　　该结构的设计思路强调简单、可靠和可维护。承载件尽量采用焊接钢板与型材组合，运动件集中在液压泵、销轴和轮组位置，便于故障排查。手柄采用高辨识度的环形握持形式，既给操作人员提供多方向施力点，也在转向和泄压操作时形成明确的人机交互界面。整车没有复杂电控系统，适合在无动力气源、无充电条件或预算受限的场景中稳定使用。

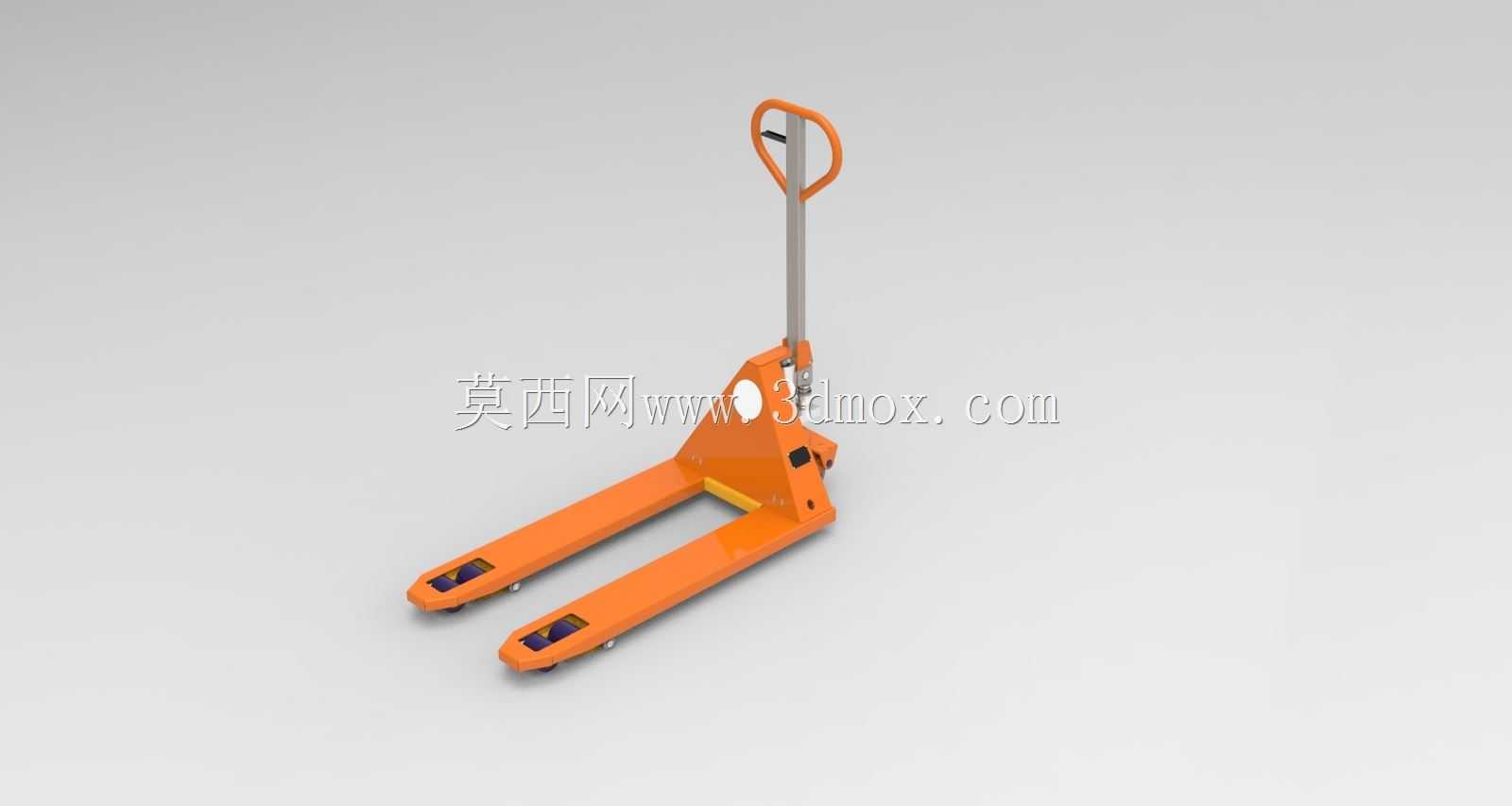

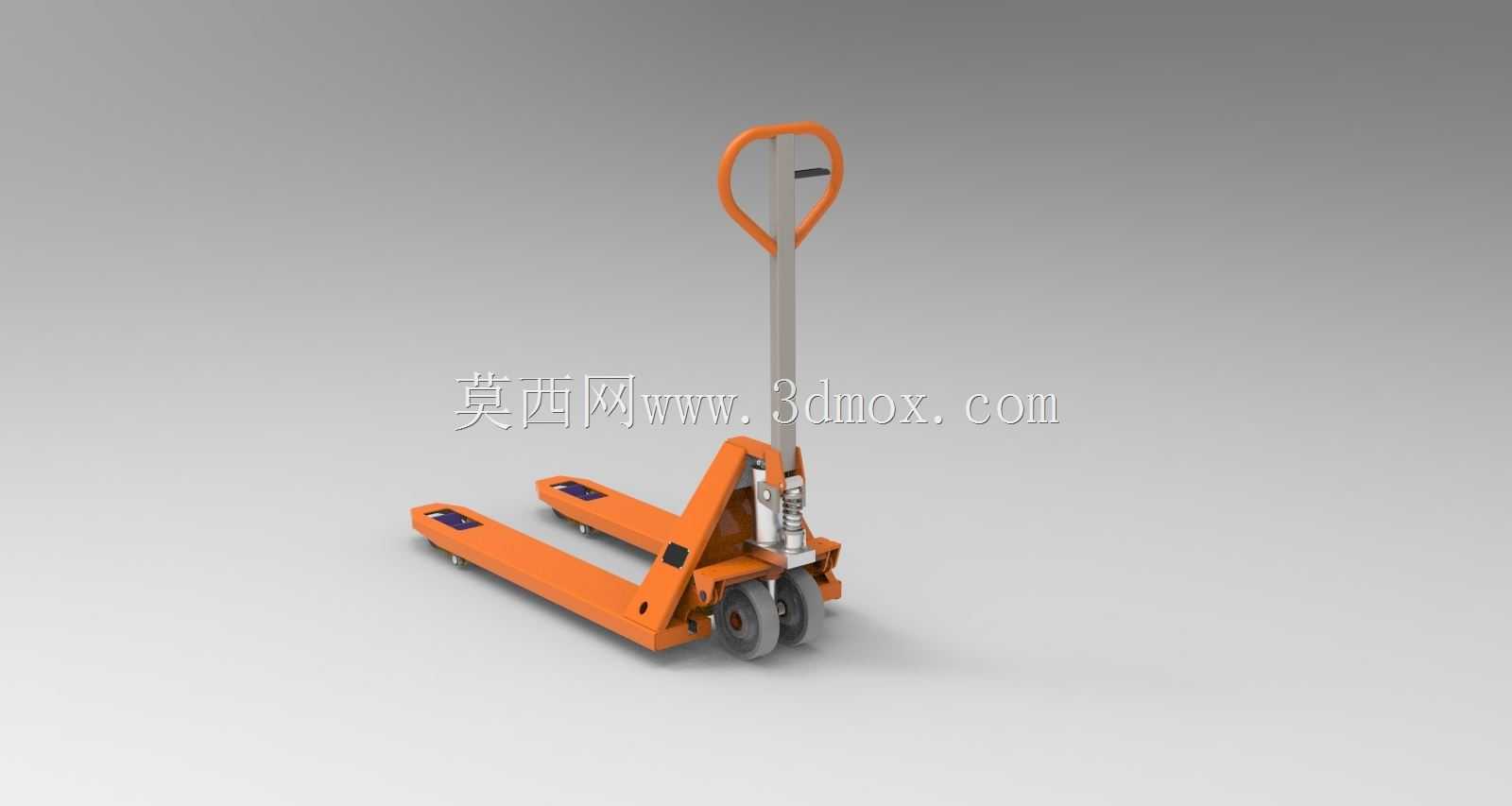

　　从三维建模角度看，作品对外观曲面和机构关系做了较完整的表达：橙色涂装覆盖主要承载结构，金属杆、黑色握把、灰色轮体和液压件形成明确的材质区分；货叉斜面、轮架开口、手柄环和油缸安装位均可作为后续工程细化的参考。若进一步面向制造，可在此基础上补充钢板厚度、焊缝位置、轴承公差、密封件规格和载荷校核数据，使概念模型转化为可加工、可装配的详细设计。
