叉车制动离合联动踏板总成结构

　　这套踏板联动总成主要服务于场内工业搬运车辆的驾驶舱操纵区域，常见于平衡重式叉车、仓储堆垛车辆以及部分小型工程作业车辆的人机操纵回路中。整套机构把行车制动与离合切断两类操纵动作整合在同一安装基座上，驾驶员在座椅前方通过脚踩踏板完成动力切断与车辆减速操作，不需要额外布置分散的操纵支点，在紧凑的叉车驾驶室空间里能大幅缩减踏板区域占用宽度。

　　从实际装车逻辑来看，叉车作业时需要频繁在货叉举升、低速对位、进退换向之间切换，离合踏板负责在换挡瞬间切断发动机与变速箱之间的动力传递，制动踏板则负责行车减速与驻车前期的速度控制，两套动作在作业循环中交替触发，很多工况下驾驶员会先后踩下两个踏板完成换挡停车动作。把两组摇臂、回位弹簧、传动拉杆布置在同一块冲压安装基板上，能够保证两个踏板的相对位置固定，踩下过程中不会出现支架错位、行程干涉的问题，基板上预留的多个螺栓孔可以直接固定在驾驶室前围钣金或者车架焊接支座上，安装时只需要核对基板孔位与驾驶舱地板开孔的匹配关系，后续拉杆末端对接液压总泵或者机械传动摇臂即可完成装配。

　　结构设计上，两个踩踏臂都采用冲压折弯成型的弧形臂体，踏板面冲压出防滑纹路，脚部接触位置做了加宽处理，驾驶员穿戴劳保鞋作业时也能稳定踩触，不会出现滑脱。臂体与转轴的连接位置采用衬套铰接方案，绕轴转动的摩擦阻力小，长期反复踩踏后衬套磨损也可以单独更换，不需要整体更换摇臂。两根回位弹簧分别套设在传动拉杆与摇臂联动段，松开踏板后弹簧拉力会带动摇臂快速回到初始限位位置，避免踏板卡滞在半踩下状态导致制动拖磨或者离合器长期半联动。弹簧的预紧长度可以通过拉杆端部的调节螺母调整，装配调试时可以根据踏板所需的回位力度、踏板自由行程来改变弹簧预压缩量，兼顾踩踏手感与回位可靠性。

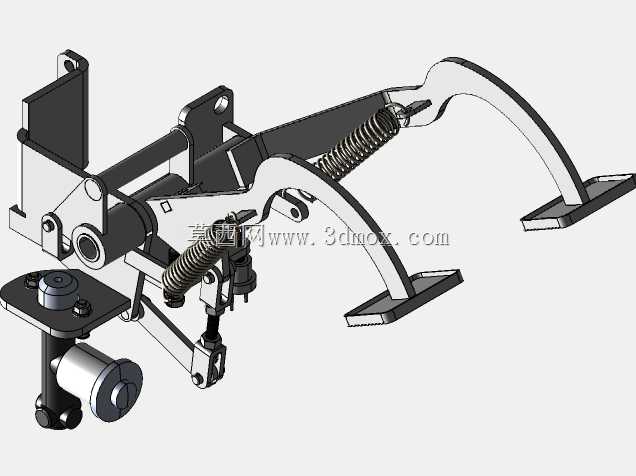

　　机构左侧的铰接支座与立式泵体连接位对应液压制动总泵的安装接口，踩下制动踏板时，摇臂绕主轴转动推动总泵推杆，把脚踩的机械力转化为制动管路内的液压压力，再传递到车桥轮边的制动分泵实现减速；离合侧的摇臂则通过下方可调拉杆对接离合器分离拨叉，踏板踩下时拉动分离轴承压向膜片弹簧，完成发动机与传动系统的动力切断。两套传动路径在基板上各自独立走行，铰接点位置错开布置，踩踏任意一个踏板都不会带动另一组机构误动作，同时两个踏板的臂体弯曲弧度经过空间校核，全行程摆动范围内臂体之间、臂体与基板之间都保留足够安全间隙，不会出现运动磕碰。

　　安装边界方面，整套总成的主体支架为平板式结构，所有铰接点、弹簧、拉杆都在支架朝向驾驶舱内侧的一侧排布，朝向车架的一侧仅留出泵体安装面与拉杆过孔，整车装配时支架背面可以紧贴前围板安装，不需要在驾驶室内部预留过深的容纳空间。踏板的横向间距按照人体工程学布置，两个踏板面的高度差、前后距离都匹配叉车驾驶员正常坐姿下的脚部活动范围，脚跟可以放在地板支撑点上，脚踝转动即可完成踩踏操作，长时间作业不容易出现脚部疲劳。支架上的多个镂空与折弯翻边在减轻整体重量的同时提升了基板刚性，踩踏力传递过程中基板不会出现明显形变，保证踏板行程的线性度，调试人员还可以通过拉杆两端的螺纹调节长度，精准设定踏板的自由行程与有效工作行程，让制动结合点、离合半联动点都处在踏板踩踏行程的合理区间，适配不同吨位叉车的操纵力需求。
