法兰式手动水控球阀结构设计

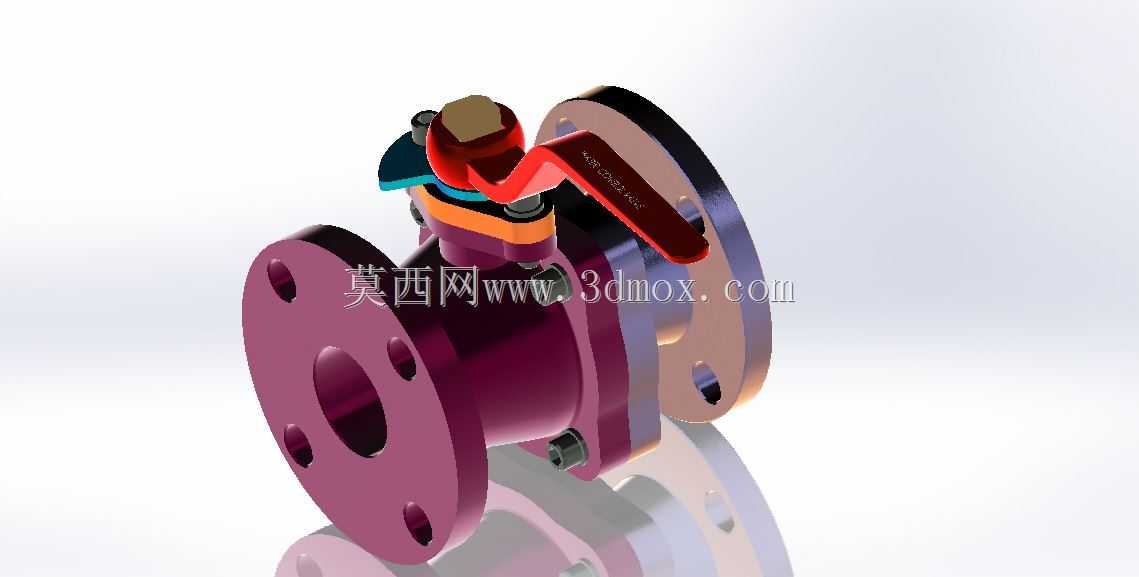

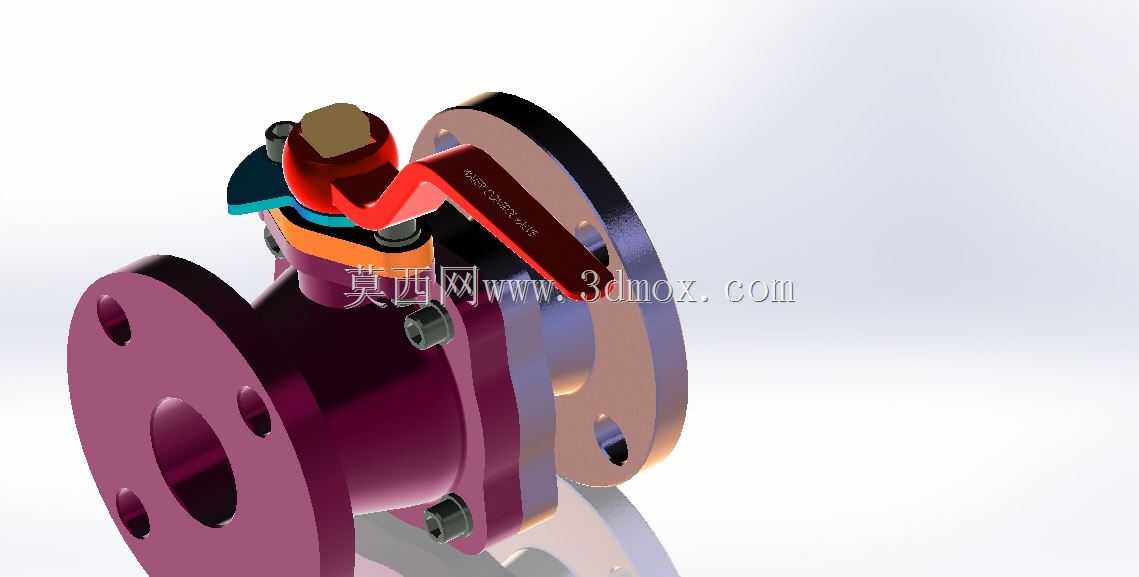

　　这套手动法兰球阀的三维结构，面向工业循环水、给排水、工艺冷却水以及中小型水处理管路的通断控制场景。阀体采用双侧法兰对接形式，安装时可直接嵌入同通径的管道法兰之间，通过周向均布的螺栓孔完成压紧固定，法兰端面预留密封垫片贴合区域，能够在装配后形成稳定的承压边界。

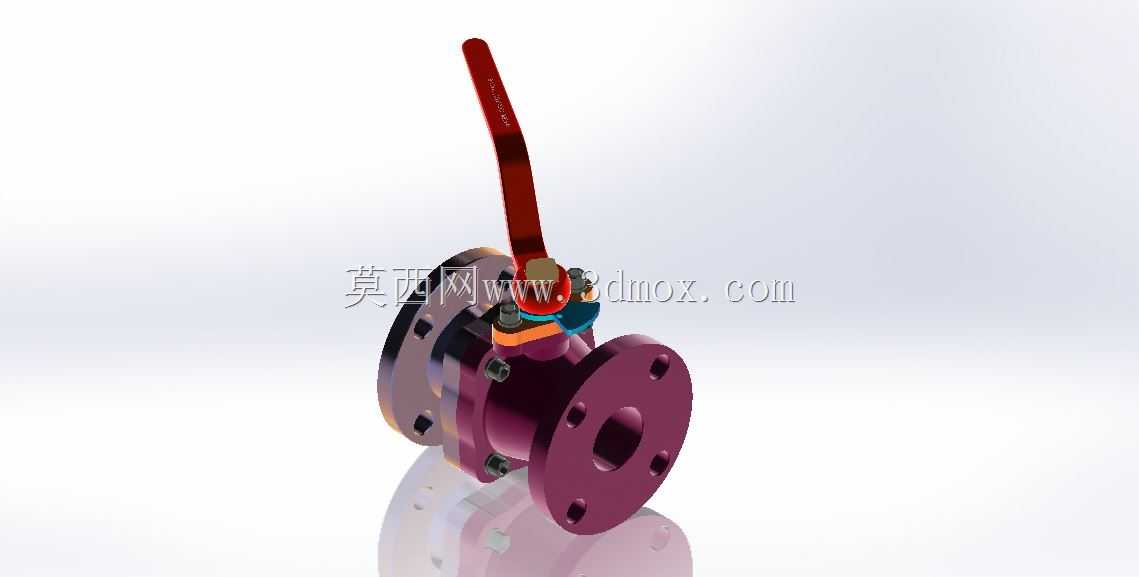

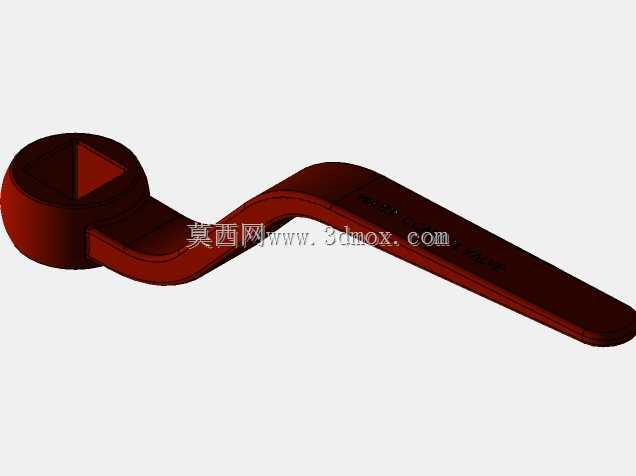

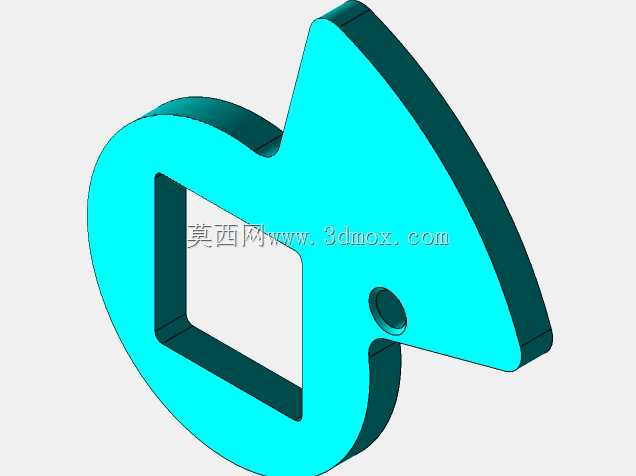

　　从现场使用逻辑来看，这类阀件通常布置在泵组出口、设备进水支路、换热器旁通、水箱进出口以及需要分段检修的管段上。管路正常运行时，手柄扳至与流向平行位置，阀芯通孔与阀体流道对正，介质沿直通通道流动，流阻较低；需要切断支路或隔离下游设备时，将手柄旋转九十度，阀芯通孔转至与流道垂直的位置，密封副抱紧阀芯球面，阻断水路。手柄端部的扁平造型既便于人工施力，也能在狭窄安装空间内配合加力杆操作，阀杆顶部的压紧螺母和填料区域则承担杆部动密封作用，减少启闭过程中沿阀杆渗出的风险。

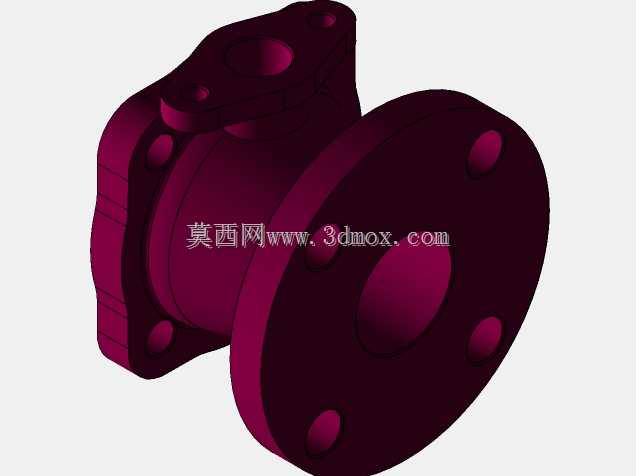

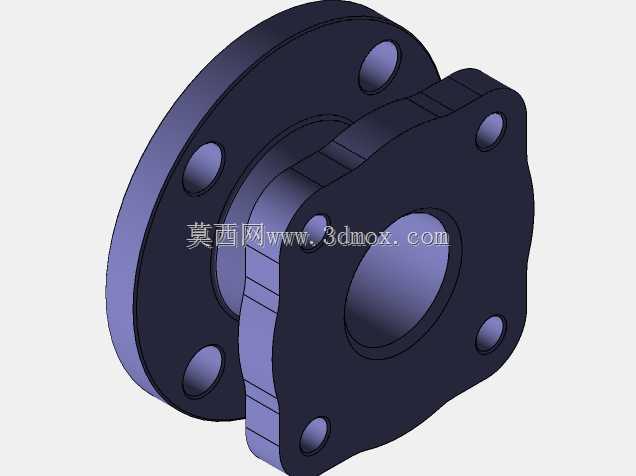

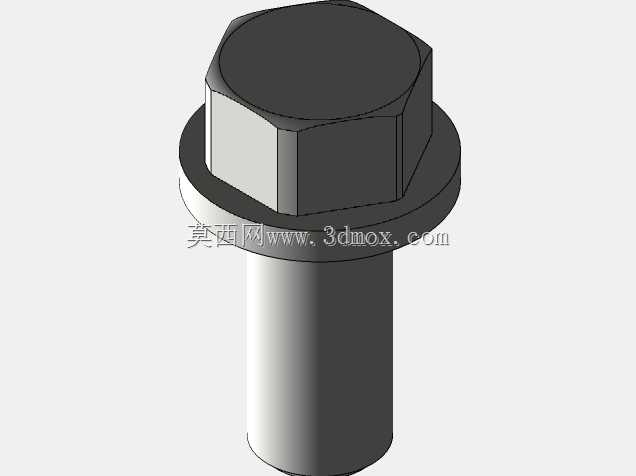

　　结构建模时，阀体被拆分为左右两个法兰壳体，中间通过螺栓组合夹紧，这种剖分方式有利于内部球体、密封圈和阀座的装配表达。左右壳体的法兰盘厚度、螺栓孔分布圆和中心流道孔径保持同轴关系，装配校核中需要重点确认孔位与管道标准法兰的匹配性，避免现场出现螺栓无法穿装或密封面偏载的问题。阀芯位于阀体中部腔室，两侧环形密封件贴合球面，形成双向密封；阀杆从阀体上部伸入并与阀芯顶部的驱动槽配合，扭转手柄时，力矩经阀杆传递到球体，完成九十度回转动作。

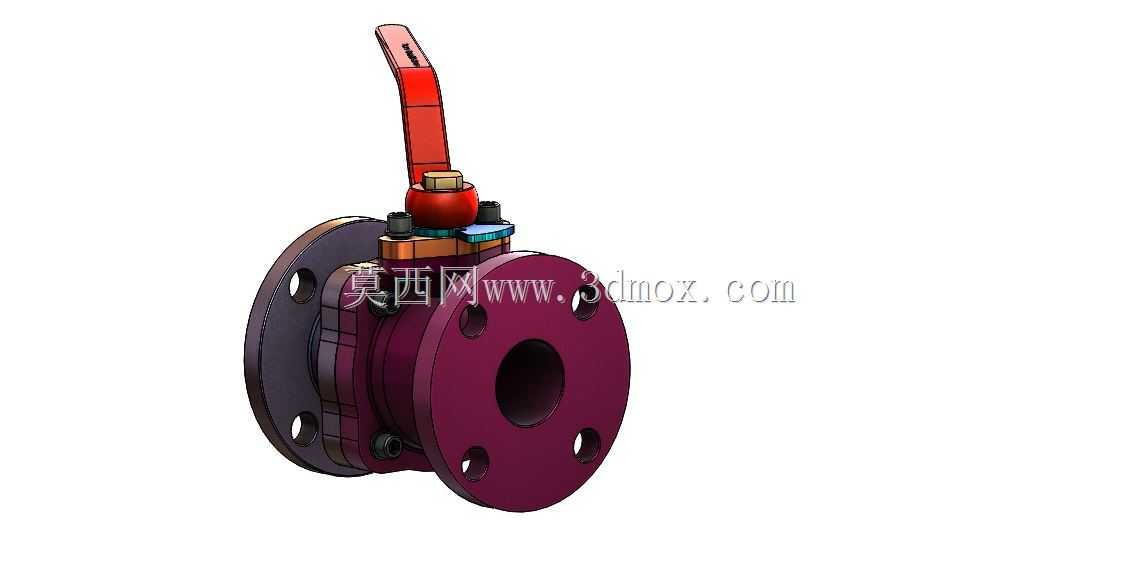

　　外形边界方面，模型的主要占用空间集中在阀体法兰外径、轴向长度以及手柄抬起高度三个方向。管路布置时，阀体两侧需要留出法兰螺栓穿装和扳手拧紧的操作空间，阀体上方则要保证手柄全行程旋转不与管道支架、桥架或设备外壳干涉。若阀件安装在贴近墙面或成排管廊内，手柄高度和回转半径往往比阀体本身长度更影响布局，因此在三维管路设计阶段，应将手柄开启位和关闭位分别纳入干涉检查。

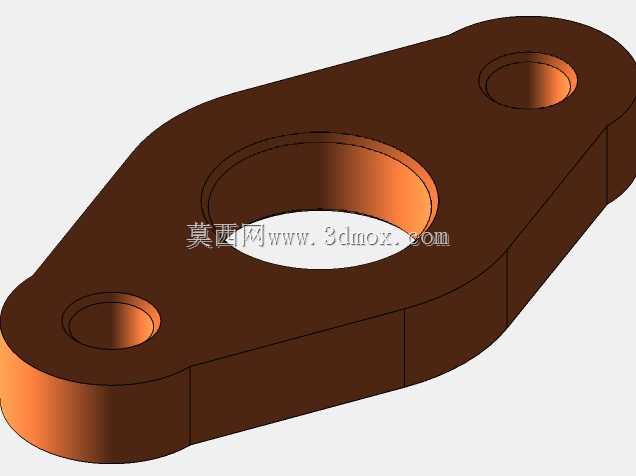

　　建模细节上，法兰端面上的多个安装孔按圆周阵列布置，孔边与流道内壁之间保留足够壁厚，用于承受法兰螺栓预紧力和管路内压。阀体中部的连接耳座与螺栓孔对应，装配后形成均匀夹紧路径；密封圈槽的深度和宽度需要与弹性密封件尺寸协调，过深会导致密封比压不足，过浅则可能在装配时挤压溢出。阀杆部位设置台阶和压盖结构，既限制阀杆在压力作用下向上窜动，也为填料维护提供压紧位置。

　　从功能特性看，该结构强调的是快速启闭、直通低阻和可靠切断。球阀在全开状态下，介质通道近似平直，沉积物不易在阀腔内部大面积滞留，适合清水、循环水以及含少量杂质的低压流体场景。与多回转截止阀相比，九十度旋转手柄能够让操作人员直观判断阀门状态：手柄与管道同向为开，垂直为关，降低误操作概率。阀体外露的红色手柄与深色阀体形成明显视觉区分，在设备间、管廊和泵站照明条件一般的环境下，也便于巡检识别。

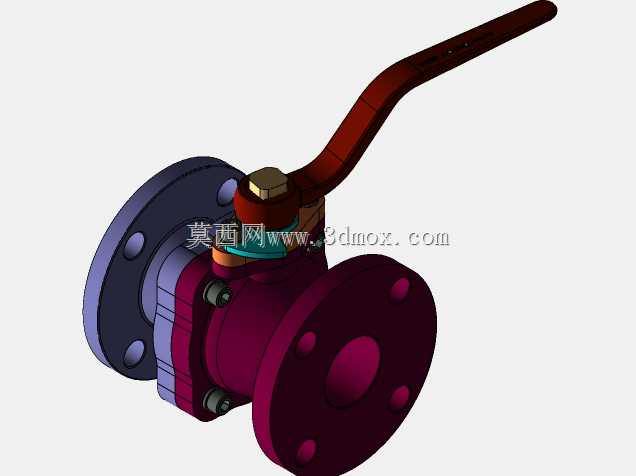

　　设计思路上，模型没有采用复杂的电动或气动执行机构，而是以人工操作、结构紧凑、维护方便为核心。上部手柄、阀杆、压盖、锁紧螺母和中部球体构成清晰的运动链；下部阀体、法兰、密封座和连接螺栓构成承压与安装体系。两部分在装配关系上层次明确，适合用于机械设计教学、管路阀件选型演示、装配干涉检查以及工程图纸生成。对于需要进一步细化的工程应用，可在此基础上补充密封材料、公称压力、法兰标准、螺栓规格和流道通径等参数，使概念结构转化为可制造、可采购、可安装的实际阀件。

　　在安装边界校核中，除阀体本身外，还应考虑配对法兰、垫片、螺栓螺母以及保温层所占空间。若管路存在热胀冷缩，阀件两侧不宜被刚性支架完全约束，应让管道补偿元件吸收位移，避免附加弯矩作用在法兰密封面上。维护时，关闭上游来水并泄压后，可松开中部连接结构检查球体和密封面磨损情况；阀杆填料若出现微渗，可通过上部压盖逐步压紧，但不应过度锁紧导致操作扭矩明显增大。整体结构以常见手动球阀原理为基础，通过完整的法兰、阀芯、密封、手柄和紧固件表达，呈现了水路切断阀从外形布局到内部装配的主要工程特征。
