SSR20XW型线性滚动导轨结构设计

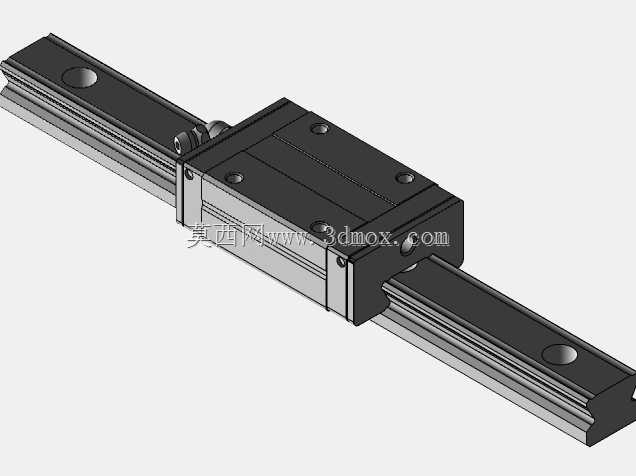

　　在自动化生产线、精密机床、半导体搬运设备这类对直线运动精度有硬性要求的场景里，线性导轨是决定整机运行稳定性的核心导向部件，SSR20XW这款导轨属于宽幅滑块型的滚珠线性导轨，相比同规格标准滑块产品，它的滑块横向宽度更大，能承受更高的倾覆力矩，在单导轨悬臂安装、负载重心偏离导轨中心的工况下，依然能保持稳定的导向精度，不会出现滑块卡滞、运行抖动的问题。

　　从实际功能特性来看，这款导轨采用滚珠循环滚动的传动结构，滑块和导轨轨身之间通过多列钢珠实现滚动摩擦，相比传统的滑动导轨，摩擦阻力能降低到原来的五十分之一，低速运行时不会出现爬行现象，高速往复运动时的温升也更小，长时间连续运行的精度保持性更好。滑块内部设计有集成的滚珠返向器，钢珠在滚道和返向通道内形成闭合循环，两端配有密封端盖，能阻挡加工过程中产生的切屑、粉尘进入滑块内部的滚道区域，避免钢珠和滚道出现异常磨损，在金属切削设备、木工加工设备这类粉尘切屑较多的场景下使用，能有效延长部件的维护周期。

　　做结构设计的时候，这款导轨的安装边界是需要重点核对的参数，首先是轨身部分，采用标准的20规格导轨截面尺寸，轨身底部的安装孔间距符合通用线性导轨的安装规范，设备安装基座上的螺纹孔可以直接和同规格其他品牌导轨的安装位兼容，不需要重新打孔调整基座结构，能降低设备改型的设计成本。滑块部分因为是宽幅设计，安装孔的横向跨距比标准滑块更大，在设计滑台安装板的时候，要注意安装孔的位置尺寸，滑块顶面的安装螺纹孔深度有明确的设计值，拧入安装螺丝的时候不能超过螺纹孔的有效深度，避免螺丝顶到滑块内部的返向结构，造成钢珠循环卡滞。

　　在选型匹配的时候，首先要核算实际工况下的负载大小，包括垂直方向的额定负载、各个方向的倾覆力矩，这款宽滑块的额定静力矩比同规格标准滑块高出近40%，在单导轨支撑的短行程滑台、垂直升降的导向结构里，不需要额外增加导轨数量就能满足负载要求，能压缩设备的整体安装空间。导轨的行程长度可以根据实际设备的运动需求裁切，轨身两端可以加装限位撞块的安装位，和设备的硬限位结构配合，避免滑块超程脱出导轨。

　　建模过程中，对滚道的圆弧接触角做了还原，这款导轨采用的是哥特式滚道截面，钢珠和滚道之间是两点接触，接触角设计为45度，四个方向的额定负载基本一致，不管是水平安装、垂直安装还是侧装、倒装，都能保持均匀的负载能力，不会因为安装方向变化出现负载能力大幅下降的问题。滑块的油嘴位置设计在端面的居中位置，日常维护加注润滑脂的时候，不需要拆卸周边的设备部件，就能直接对接油枪加注，润滑脂能通过滑块内部的油道直接进入各个滚道的接触区域，保证钢珠和滚道之间始终有均匀的润滑脂膜，降低运行磨损。

　　在实际设备调试的时候，要注意两根平行导轨安装的平行度公差，一般在全行程范围内平行度误差不能超过0.02mm，安装基面的平面度也要控制在合理范围内，如果安装基面的平面度误差过大，会导致滑块安装后出现预压过大的问题，运行阻力陡增，长时间运行会出现滚道压痕、钢珠碎裂的失效问题。这款导轨的预压等级可以根据使用场景选择，精密检测设备可以选用轻预压等级，消除反向间隙，提高运动定位精度；重载传送设备可以选用中预压等级，提升整体的结构刚性，减少高速启停时的滑块形变。

　　另外，滑块两端的密封结构采用的是双层密封设计，内层是接触式密封胶条，紧贴导轨轨身的表面，能阻挡细小的粉尘进入，外层是金属防护挡板，能阻挡较大体积的切屑撞击密封胶条，在有切削液喷淋的加工场景下，密封结构还能阻挡切削液进入滑块内部，避免润滑脂被冲刷流失，保证内部滚动结构的润滑状态稳定。导轨轨身的材质采用高碳铬轴承钢，经过整体淬火和低温回火处理，滚道表面的硬度达到HRC58-62，有足够的耐磨性能和接触疲劳强度，能承受长时间的往复滚动摩擦，不会出现过早的表面剥落失效。
