60A穿芯式电流互感器结构设计

　　这款60A规格穿芯式电流互感器，是低压配电回路、电机控制柜、成套开关设备里承担一次大电流采样与隔离变换的核心测量元件，三维结构完整还原了量产实物的全部装配细节，可直接用于成套柜三维布线干涉校验、电气柜布局设计、元器件选型比对等工程场景。

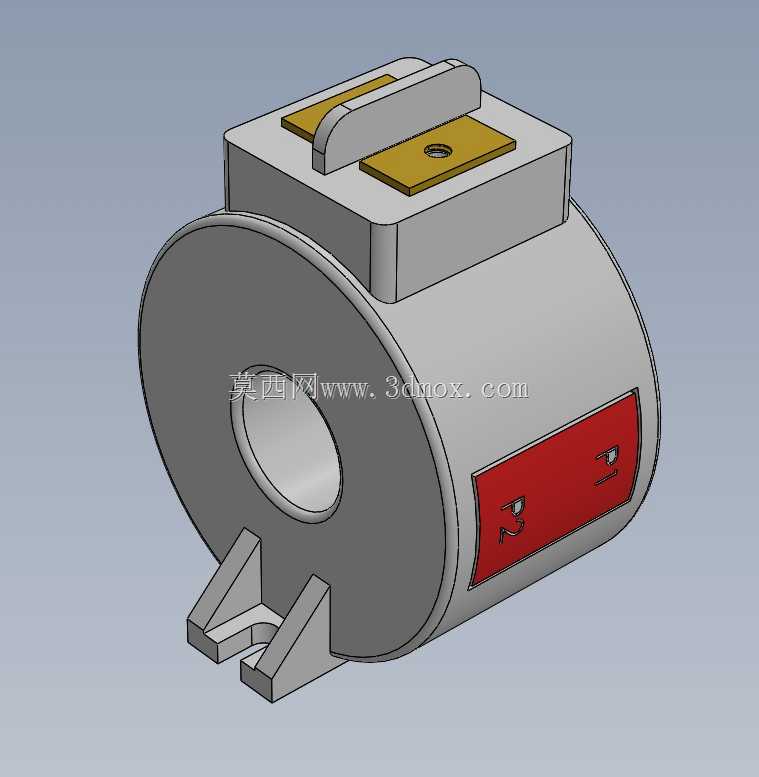

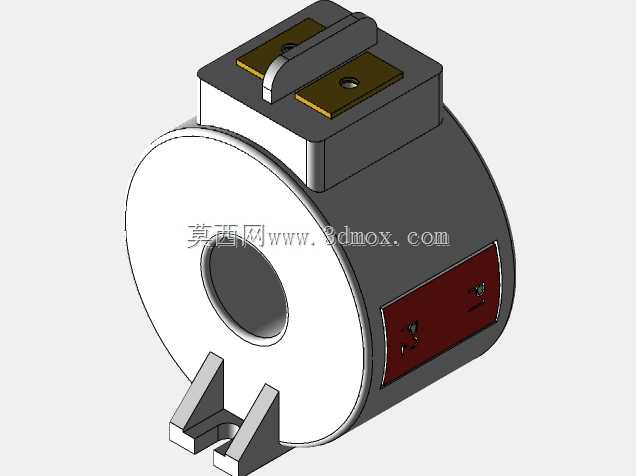

　　从现场安装边界来看，该互感器采用穿心式布局，中心预留圆形贯通孔，被测主回路母排或者动力电缆直接从中心孔穿过即可完成一次侧采样，不需要额外断开主回路串接端子，这种结构在低压大电流工况下优势非常明显：一次回路没有额外的接触断点，不会因为端子接触电阻带来发热隐患，主回路走线路径最短，柜内布线时不需要为互感器预留额外的母排弯折空间。模型底部设计了两个对称的L型折弯安装支脚，支脚预留安装固定孔，适配柜内安装梁或者底板的螺接固定，安装孔的跨距、支脚高度都按照常规低压柜元器件安装规范设定，选型时只要确认安装面到母排中心的高度匹配，就可以直接落位，不需要额外加工转接支架。

　　顶部的结构设计兼顾了接线与防护需求：顶面布置两块镀锡铜质接线端子台，端子台带固定压接孔，二次侧采样信号线可以直接用螺钉压接在端子台上，不需要在互感器本体上引出飞线，柜内二次布线时走线整齐，后期检修拆线、校验回路时操作空间充足；端子台上方设置了一体式绝缘压盖，既可以防止运行中异物搭接造成二次侧开路——电流互感器二次侧开路会产生数千伏高压，是配电运维里明确禁止的工况，绝缘压盖可以完全避免工具、导线误触端子，同时压盖的凸起造型也方便现场运维人员快速识别端子方位，不用凑近查看标识。

　　本体侧面设置了红底标识面板区域，建模时预留了铭牌粘贴、参数标识的平面，实际产品中该区域会印刷变比、精度等级、额定负载、接线极性等核心参数，三维布局里该平面完全外露，不会被相邻柜内元件遮挡，运维人员站在柜前就可以直接读取参数。本体外壳采用环氧树脂浇注的封闭结构，模型里还原了浇注体的圆弧过渡外形，没有尖锐棱角，既可以避免浇注应力集中导致外壳开裂，也能在柜内人员操作时防止刮伤导线绝缘层；环形铁芯完全封装在浇注壳体内部，铁芯和二次绕组被环氧树脂完全包裹，具备良好的防尘、防潮性能，即便在潮湿的配电房、多粉尘的车间控制柜内也能稳定运行。

　　设计思路上，这款互感器没有采用复杂的分体装配结构，所有外露功能件都围绕现场安装、接线、运维三个核心需求布置：底部支脚承担机械固定，中心孔完成一次导体穿越，顶部端子完成二次信号输出，侧面面板承载参数标识，各个功能区域完全错开，装配时不会出现工序干涉。建模过程中严格控制了各部位的尺寸公差：中心穿孔的内径预留了母排外加绝缘层的穿越间隙，顶部端子的螺孔深度满足国标接线端子的压接行程，底部支脚的折弯厚度匹配常规紧固件的压紧强度，外壳的壁厚均匀，符合环氧树脂浇注件的工艺成型要求，不会出现壁厚突变导致的浇注气孔、缩凹缺陷。

　　在成套设备设计场景中，该模型可以直接导入柜装装配体，校验母排穿过互感器中心孔时的周边间隙，确认二次信号线从顶部端子引出后的弯折半径是否满足布线规范，同时核对相邻断路器、接触器、母排夹等元件的安装间距，避免后期生产装配时出现元件碰撞、接线空间不足的问题。对于电气设计人员来说，完整的三维结构可以替代实物样件完成前期布局评审，不需要等元器件采购到场就可以完成整柜的干涉检查，大幅缩短成套设备的设计周期。
